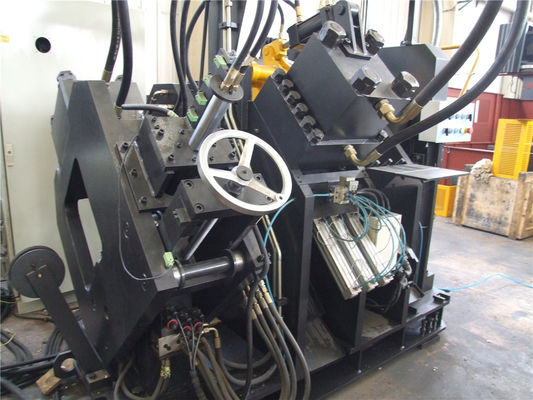

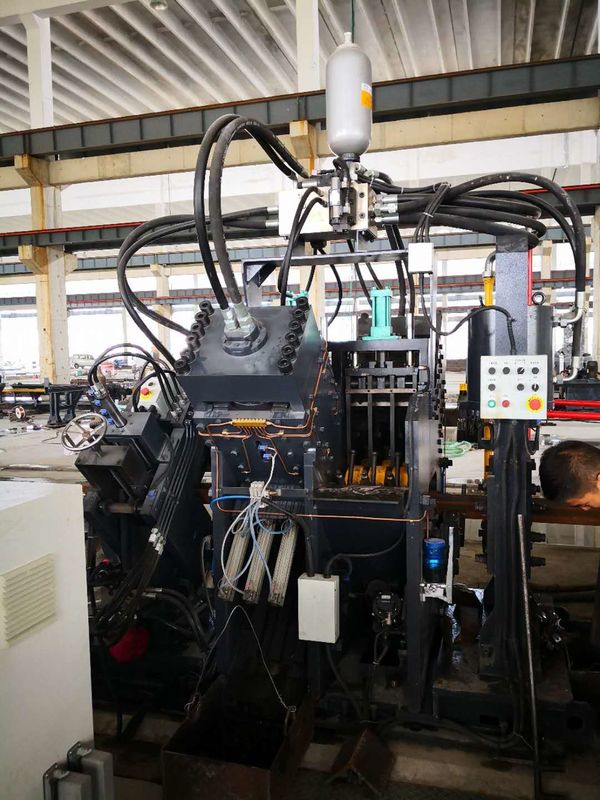

Γραμμή μηχανής διάτρησης, σήμανσης και διάτμησης γωνιακής CNC Μοντέλο JNC2020Q (Βελτιωμένο μοντέλο)
ΕφαρμογήΒιομηχανία:5. Όλη η σήμανση, η διάτρηση και η διάτμηση σε αυτόματη πληρότητα, όλες οι τελειωμένες γωνίες μπορούν να εκφορτωθούν από πνευματική συσκευή ανατροπής, ώστε να ελαφρύνεται η δύναμη εργασίας.
Σύνθεση προϊόντος:

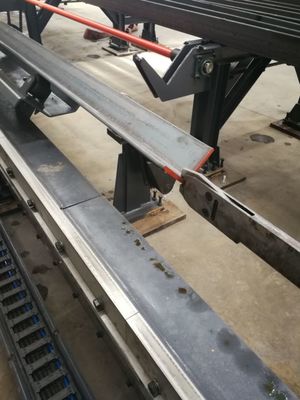

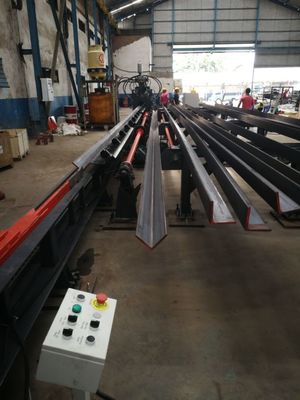

Αυτή η μηχανή αποτελείται κυρίως από εγκάρσιο μεταφορέα, σύστημα περιστροφικής φόρτωσης, μεταφορέα τροφοδοσίας, αμαξίδιο τροφοδοσίας CNC, μονάδα διάτρησης, μονάδα σήμανσης, μονάδα κοπής, μεταφορέα εκφόρτωσης, καθώς και υδραυλικά, ηλεκτρικά και πνευματικά συστήματα κ.λπ.Χαρακτηριστικό προϊόντος:
1. Υιοθετήστε την τεχνολογία CNC, τροφοδοσία σερβοκινητήρα, με υψηλή απόδοση, σταθερή ακρίβεια τεμαχίου εργασίας. Βασικά υδραυλικά, πνευματικά και ηλεκτρικά μέρη όλα εισαγόμενα.
2. Υπάρχουν τρία σετ διάτρησης και μήτρας σε κάθε πλευρά, τα οποία μπορούν να εγκαταστήσουν τρεις τύπους διάτρησης με διαφορετικές διαμέτρους. Τρία σετ καλουπιών μπορούν να μετακινηθούν μαζί, ελεγχόμενα από PLC για να αλλάξουν το πίσω σημάδι διάτρησης.3. Υπολογιστής με διεπαφή Κινέζικων/Αγγλικών, εύκολη λειτουργία και μπορεί να εμφανίσει το σχέδιο του τεμαχίου εργασίας. Εύκολος προγραμματισμός και μπορεί να χρησιμοποιήσει απευθείας τα δεδομένα του προγράμματος που δημιουργήθηκαν από το λογισμικό lofting. Χρειάζεται μόνο να εισαγάγετε το μέγεθος του τεμαχίου εργασίας, τη διάμετρο των οπών, το πίσω σημάδι και την ποσότητα του τεμαχίου εργασίας κατά την επεξεργασία του προγράμματος.4. Το αμαξίδιο τροφοδοσίας CNC οδηγείται από σερβοκινητήρα. Ο φωτοηλεκτρικός κωδικοποιητής ανατροφοδοτεί τις πληροφορίες. Έλεγχος κλειστού βρόχου για να εξασφαλιστεί υψηλή ακρίβεια τοποθέτησης.5. Όλη η σήμανση, η διάτρηση και η διάτμηση σε αυτόματη πληρότητα, όλες οι τελειωμένες γωνίες μπορούν να εκφορτωθούν από πνευματική συσκευή ανατροπής, ώστε να ελαφρύνεται η δύναμη εργασίας.
6. Το σύστημα ελέγχου αποτελείται από τον κεντρικό υπολογιστή, το σύστημα CNC, τον σερβοκινητήρα, το PLC, τους εξωτερικούς αισθητήρες εξέτασης κ.λπ. Απλώς εισάγετε τη διάσταση του τεμαχίου εργασίας, η επεξεργασία θα δημιουργηθεί. Επιπλέον, το πρόγραμμα μπορεί να αποθηκευτεί, να επιλεγεί, να εμφανιστεί και να επικοινωνηθεί σύμφωνα με τον αριθμό του τεμαχίου εργασίας.
7. Η μονάδα σήμανσης υιοθετεί κλειστό πλαίσιο με καλή ακαμψία. Τέσσερις ομάδες κουτιών χαρακτήρων είναι στερεωμένες στη μονάδα σήμανσης, οι οποίες μπορούν να επιλεγούν από το πρόγραμμα. Το πίσω σημάδι σήμανσης μπορεί να ρυθμιστεί κατά βούληση.
8. Οι κύλινδροι διάτρησης, σήμανσης και διάτμησης είναι μεγαλύτεροι. Το αμαξίδιο NC είναι νέου τύπου και ισχυρότερο. Οι σφιγκτήρες είναι ισχυρότεροι.
Προδιαγραφές:
Μοντέλο
JNC2020G
Λειτουργίες
Διάτρηση, σήμανση, κοπή
Μέγεθος γωνίας (mm)φ63×63×4～φ200×200×20
| Μέγιστο μήκος κενού (m) |
14 |
| Μέγιστο μήκος τελικού (m) |
14 |
| Μέγιστη διάτρηση (διάμετρος × πάχος) (mm) |
Φ26×20(Υλικό:SS540) |
| Διάτρηση ανά πλευρά |
1200 |
| Δύναμη διάτρησης (kN) |
1200 |
| Δύναμη σήμανσης (kN) |
1200 |
| Δύναμη κοπής (kN) |
Σύμφωνα με το GB2694 |
| Ομάδα γραμμάτων σήμανσης |
12 |
| Αριθμός γραμμάτων ανά ομάδα |
12 |
| Διάσταση γράμματος (mm) |
14×10×19 |
| Λειτουργία κοπής |
Κοπή με μονή λεπίδα |
| Άξονες CNC |
3 |
| Ταχύτητα τροφοδοσίας γωνίας (m/min) |
60 |
| Μέθοδος ψύξης υδραυλικού συστήματος |
Ψύξη με νερό |
| Ακρίβεια επεξεργασίας |
Σύμφωνα με το GB2694 |
| Λειτουργία προγράμματος |
Εισαγωγή μέσω πληκτρολογίου και διεπαφής USB |
| Διάσταση (mm) |
33000×6500×2350 |
| Βάρος (τόνος) |
Περίπου 19 |
| Υλικό σφιγκτήρα |

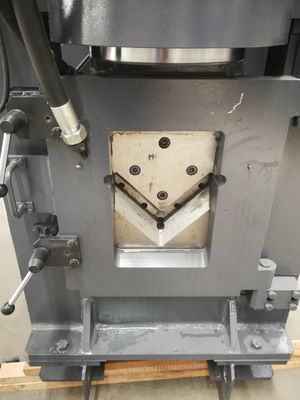

Μονάδα κοπής |

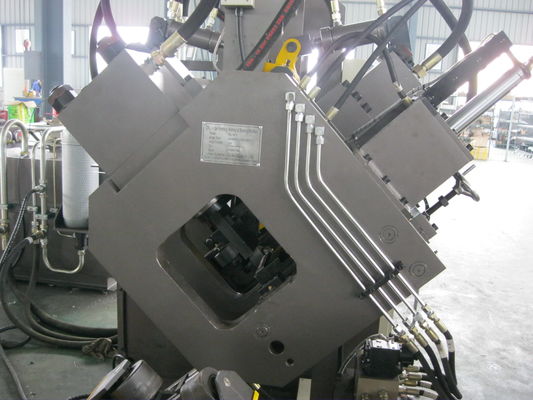

| Μονάδα διάτρησης |

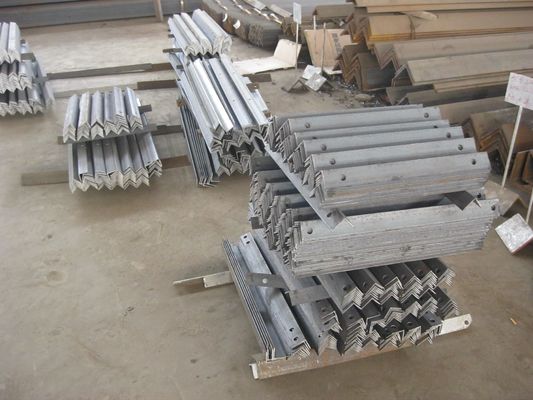

Τελικό τεμάχιο εργασίας |
|
|
