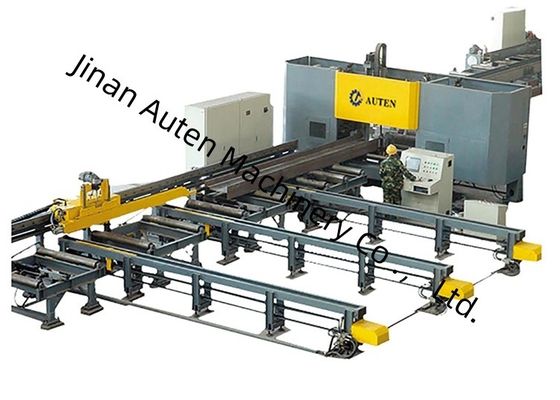

Τριών Αξόνων BT40 CNC Μηχανή Διάτρησης, Σήμανσης και Κοπής Δοκών, Μήκος Δοκού 2000～13000mm
Χρήση εργαλειομηχανής:
Αυτή η εργαλειομηχανή χρησιμοποιείται κυρίως για διάτρηση, σπειροτόμηση και σήμανση χάλυβα σε σχήμα Η, χάλυβα καναλιού και άλλων χαλύβων. Χρησιμοποιούνται τρεις άξονες υψηλής ταχύτητας BT40 για τη διάτρηση τριών πλευρών του χάλυβα. Κάθε πλευρά έχει έναν άξονα και η αντίστοιχη αποθήκη εργαλείων μπορεί να φιλοξενήσει έως και 4 προδιαγραφές τρυπανιών.
Έχει τα χαρακτηριστικά της υψηλής απόδοσης επεξεργασίας, της υψηλής ακρίβειας, της εύκολης λειτουργίας και της ευρείας εφαρμοσιμότητας. Χρησιμοποιείται ευρέως σε βιομηχανίες χαλύβδινων κατασκευών όπως κατασκευές, γκαράζ, πύργοι και πλέγματα.
Δομή και διαμόρφωση εργαλειομηχανής:

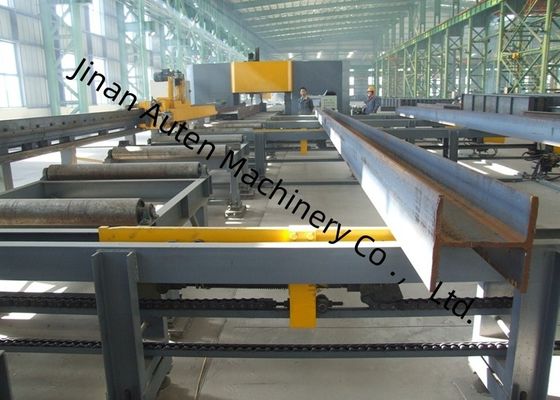

Αυτή η εργαλειομηχανή αποτελείται κυρίως από μηχανή διάτρησης, τρόλεϊ τροφοδοσίας, κανάλι τροφοδοσίας, κανάλι εκφόρτωσης, σύστημα ψύξης, υδραυλικό σύστημα, πνευματικό σύστημα, σύστημα λίπανσης, ηλεκτρικό σύστημα κ.λπ. Η εργαλειομηχανή υιοθετεί μια σταθερή βάση και μια κινητή δομή τεμαχίου εργασίας. Αυτή η δομή τρισδιάστατης διάτρησης είναι βολική για αυτοματοποιημένη παραγωγή.
Μηχανή διάτρησης
Η μηχανή διάτρησης αποτελείται κυρίως από μια βάση, ένα κρεβάτι, μια κινητή διαφάνεια, ένα κουτί ατράκτου, μια πάνω συσκευή πίεσης, μια πλευρική συσκευή σύσφιξης και μια αποθήκη εργαλείων.
Η εργαλειομηχανή διαθέτει τρία κουτιά ατράκτου, δηλαδή τη σταθερή πλευρά, την κινητή πλευρά και το κουτί ατράκτου της άνω μονάδας, τα οποία χρησιμοποιούνται για διάτρηση σε οριζόντια και κάθετη κατεύθυνση αντίστοιχα. Κάθε κουτί ατράκτου μπορεί να λειτουργήσει ανεξάρτητα και μπορεί να ολοκληρώσει τη λειτουργία διάτρησης ταυτόχρονα, γεγονός που βελτιώνει σημαντικά την απόδοση της παραγωγής. Κάθε κουτί ατράκτου διαθέτει ένα σύνολο μηχανικών ατράκτων υψηλής ταχύτητας BT40 και η αντίστοιχη αποθήκη εργαλείων μπορεί να εγκατασταθεί με μέγιστο 4 διαμέτρους τρυπανιών (όταν δεν υπάρχει εργαλείο στον άξονα) και 4 διαφορετικές διαμέτρους οπών μπορούν να υποβληθούν σε αυτόματη επεξεργασία όταν το τεμάχιο εργασίας είναι σφιγμένο μία φορά. Η τροφοδοσία του ατράκτου οδηγείται από έναν σερβοκινητήρα και η γρήγορη προώθηση, η εργασία προς τα εμπρός και η γρήγορη οπισθοδρόμηση μπορούν να επιτευχθούν μέσω του ελέγχου του προγράμματος. ο κινητήρας του ατράκτου οδηγείται από έναν σερβοκινητήρα ατράκτου και η ταχύτητα ρυθμίζεται σταδιακά με ένα ευρύ φάσμα ρύθμισης ταχύτητας.
Οι τρεις μονάδες κουτιού ατράκτου είναι αναρτημένες στην πλευρά του κρεβατιού και κάθε μονάδα κουτιού ατράκτου οδηγείται από δύο σετ σερβοκινητήρων για την επίτευξη οριζόντιας και κάθετης κίνησης του κουτιού ατράκτου, το οποίο οδηγείται από βίδες σφαιρών και καθοδηγείται από οδηγούς ακριβείας γραμμικής κύλισης. Αυτός ο εξοπλισμός πιέζει το τεμάχιο εργασίας σε δύο κατευθύνσεις κατά τη διάρκεια της διαδικασίας διάτρησης. Ένας υδραυλικός κύλινδρος οδηγεί έναν μηχανισμό πίεσης πάνω από το τεμάχιο εργασίας για να πιέσει το τεμάχιο εργασίας προς τον οριζόντιο κύλινδρο στήριξης και ένας υδραυλικός κύλινδρος οδηγεί έναν μηχανισμό πίεσης στο πλάι για να πιέσει το τεμάχιο εργασίας από το πλάι.
Προδιαγραφές:
| Παράμετρος δοκού Η |
Μέγιστο Μέγεθος Πλάτος x Ύψος |
500×500mm |
| Ελάχιστο Μέγεθος Πλάτος x Ύψος |
100×100mm |
| Μήκος Δοκού |
2000～13000mm |
| |
Χάλυβας καναλιού |
10#～40# |
| Κύριος άξονας |
Ποσότητα |
3 |
| Μοντέλο |
BT40 |
| Ισχύς κινητήρα |
11 kW |
| Ταχύτητα ατράκτου |
100～3000 σ.α.λ. |
| Διάμετρος οπής |
φ5～φ30 mm |
| Άξονας CNC |
Ισχύς σερβοκινητήρα άξονα Χ |
Περίπου 4,5 kW |
| Ισχύς σερβοκινητήρα άξονα οριζόντιας διάτρησης |
Περίπου 1,5 kW |
| Ισχύς σερβοκινητήρα άξονα κάθετης διάτρησης |
Περίπου 3 kW |
| Σερβοκινητήρας τροφοδοσίας διάτρησης |
Περίπου 2 kW |
| Αποθήκη εργαλείων |
Ποσότητα |
3 |
| Τύπος |
Στυλ σειράς |
| Χωρητικότητα αποθήκης εργαλείων |
4 x 3 |
| Ακρίβεια επεξεργασίας |
Απόκλιση απόστασης οπής |
Δύο οπές εντός 1 μέτρου |
±0,5 |
| Η επιτρεπόμενη τιμή απόκλισης αυξάνεται κατά ±0,2 mm για κάθε επιπλέον 1 μέτρο της απόστασης της οπής και η μέγιστη δεν υπερβαίνει τα ±2 mm |
| Απόκλιση περιθωρίου άκρου |
±1,0 mm |
