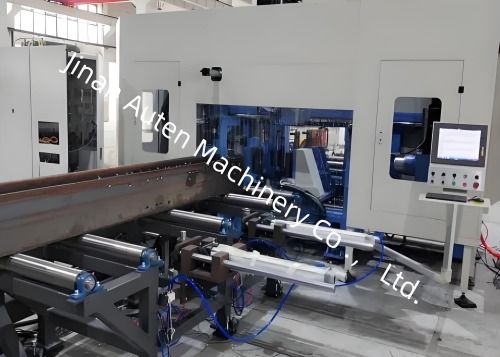

Bt40 Σπινδύλα Borer Taper Steel Structure H Beam Cnc Drilling And Sawing Machine Line 5-30mm Διάμετρος τρυπών Περιοχή

BT40 Κωνικό άνοιγμα ατράκτου Χαλύβδινη κατασκευή H Beam CNC Γραμμή μηχανής διάτρησης και πριονίσματος Εύρος διαμέτρου διάτρησης 5-30MM

Σκοπός της γραμμής παραγωγής:

Αυτή η γραμμή παραγωγής χρησιμοποιείται κυρίως για τη διάτρηση, τη χάραξη, το πριόνισμα και την κοπή χάλυβα σε σχήμα Η, χάλυβα καναλιού και άλλων χαλύβων.

Η διάτρητη μονάδα χρησιμοποιεί 3 ατράκτους υψηλής ταχύτητας BT40 για να τρυπήσει τις 3 επιφάνειες του χάλυβα. Κάθε επιφάνεια έχει 1 άτρακτο και η αντίστοιχη αποθήκη εργαλείων μπορεί να φιλοξενήσει έως και 4 προδιαγραφές εργαλείων. Μπορεί να πραγματοποιήσει τη μετατροπή των σχεδίων CAD σε προγράμματα επεξεργασίας. και μπορεί να πραγματοποιήσει συγχρονισμένη λειτουργία πολλαπλών νημάτων και μπορεί να τακτοποιήσει λογικά τη διάτρηση, τη λειτουργία του τεμαχίου εργασίας, την αλλαγή εργαλείων, την τοποθέτηση ατράκτου και άλλες εργασίες, έτσι ώστε δύο ή τρεις από αυτές να μπορούν να ολοκληρωθούν ταυτόχρονα, βελτιώνοντας σημαντικά την αποδοτικότητα της παραγωγής.

Η μονάδα πριονίσματος χρησιμοποιεί ένα πριόνι ταινίας για να κόψει τον χάλυβα σε σταθερό μήκος.

Αυτή η γραμμή παραγωγής διατηρεί μια διεπαφή επικοινωνίας για να διευκολύνει τη μελλοντική διαχείριση του συστήματος της γραμμής παραγωγής από τους πελάτες.

Δομή και διαμόρφωση γραμμής παραγωγής:

Αυτή η γραμμή παραγωγής αποτελείται από δύο κύρια μέρη: τη γραμμή παραγωγής διάτρησης και τη γραμμή παραγωγής πριονίσματος. Το ηλεκτρικό μέρος χωρίζεται επίσης σε δύο μέρη, τα οποία ελέγχουν το πριόνισμα και τη διάτρηση αντίστοιχα. Τα δύο μέρη μπορούν να λειτουργήσουν ανεξάρτητα και μπορούν να επικοινωνούν μεταξύ τους μέσω του διαύλου.

Συστατικά:

Αυτή η γραμμή παραγωγής αποτελείται κυρίως από ένα οριζόντιο τραπέζι φόρτωσης υλικού, μια κύρια μηχανή διάτρησης 3D, ένα κανάλι τροφοδοσίας διάτρησης 3D, μια συσκευή τροφοδοσίας διάτρησης 3D, ένα κανάλι εκφόρτισης διάτρησης 3D, ένα σύστημα ψύξης, ένα υδραυλικό σύστημα, ένα πνευματικό σύστημα, ένα σύστημα λίπανσης, ένα ηλεκτρικό σύστημα και άλλα μέρη.

Η γραμμή παραγωγής υιοθετεί μια σταθερή βάση και μια κινητή δομή τεμαχίου εργασίας, η οποία είναι βολική για αυτοματοποιημένη παραγωγή

1. Οριζόντιο τραπέζι φόρτωσης υλικού

Αποτελείται από ένα στήριγμα τραπεζιού υλικού, μια αλυσίδα μεταφοράς, έναν κινητήρα μείωσης κ.λπ., που χρησιμοποιείται για τη μεταφορά του χάλυβα στο κανάλι τροφοδοσίας.

Το οριζόντιο τραπέζι φόρτωσης υλικού είναι συνδεδεμένο με τη μηχανή ισιώματος που αγοράζει ο πελάτης.

2. Τρισδιάστατο κανάλι τροφοδοσίας διάτρησης

Το τρισδιάστατο κανάλι τροφοδοσίας διάτρησης χρησιμοποιεί έναν κύλινδρο ισχύος για να συνδεθεί με τη μηχανή ισιώματος στην τοποθεσία του πελάτη, να δεχτεί το ισιωμένο προφίλ και να το στείλει αυτόματα στη θέση σύσφιξης του τρόλεϊ τροφοδοσίας. Το ύψος του άνω επιπέδου του κυλίνδρου σε αυτό το σχήμα είναι 800 mm από το έδαφος. Εάν το ύψος της μηχανής ισιώματος είναι διαφορετικό, ο χρήστης θα πρέπει να το προσαρμόσει. Το κανάλι τροφοδοσίας χρησιμοποιείται για τη μεταφορά του τεμαχίου εργασίας που θα υποστεί επεξεργασία. Ένας φωτοηλεκτρικός διακόπτης είναι εγκατεστημένος στο μπροστινό άκρο του καναλιού για την ανίχνευση του μπροστινού άκρου του τεμαχίου εργασίας και τον καθορισμό της αναφοράς επεξεργασίας στην κατεύθυνση Χ. Η πλευρική συσκευή ώθησης πιέζει σφιχτά το τεμάχιο εργασίας και ακουμπά στον πλευρικό κύλινδρο τοποθέτησης για να επιτευχθεί η χονδροειδής τοποθέτηση του τεμαχίου εργασίας στην κατεύθυνση Υ.

ΚύριοςΠροδιαγραφές:
