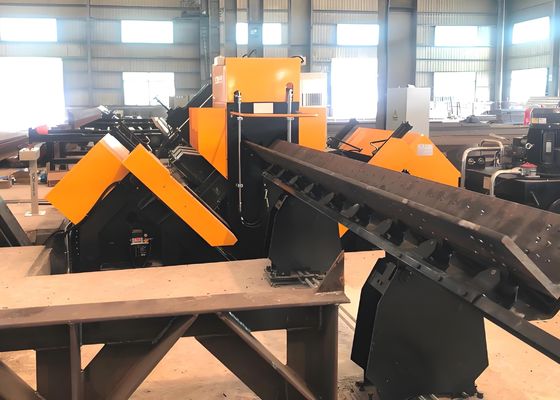

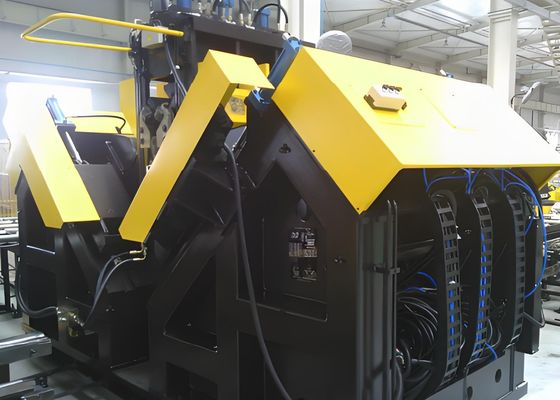

3 λεπίδες από κάθε πλευρά υψηλής απόδοσης Μηχανή γραμμής CNC με γωνία BT40 Στρίφτης σπινδέλου τρύπησης
Χρήση του προϊόντος:
Ο εξοπλισμός αυτός είναι κυρίως αφιερωμένος στην τρύπαση και την τυποποίηση μεγάλου μεγέθους, υψηλής αντοχής σιδήρου γωνίας που χρησιμοποιείται σε πύργους γραμμών μεταφοράς.Όλες οι τρύπες που απαιτούνται στην γωνιακή χάλυβα μπορεί να επεξεργαστεί σε αυτή την γραμμή παραγωγής, η οποία διαθέτει ανώτερη ποιότητα τρύπας, ακριβή ακρίβεια θέσης, καθώς και υψηλή αποδοτικότητα παραγωγής και δυνατότητες αυτοματοποίησης.
Χαρακτηριστικά του προϊόντος:
1Η γραμμή παραγωγής είναι εξοπλισμένη με αυτόματη συσκευή φόρτωσης (που αποτελείται από ένα εγκάρσιο κανάλι τροφοδοσίας και ένα περιστρεφόμενο πλαίσιο φόρτωσης), μια αυτόματη συσκευή εκφόρτωσης,και αυτόματη συσκευή τροφοδοσίαςΌλες οι τρύπες και τα σημάδια από χάλυβα στο γωνιακό χάλυβα μπορούν να ολοκληρωθούν σε ένα μόνο πέρασμα μέσω της γραμμής παραγωγής, χωρίς να απαιτείται χειροκίνητη βοήθεια κατά τη διάρκεια της επεξεργασίας,μειώνοντας έτσι σημαντικά την ένταση εργασίας των εργαζομένων.
(1)Το πλαίσιο και η πλάκα βάσης κατασκευάζονται από συγκολλημένα συγκροτήματα δομικού χάλυβα υψηλής ποιότητας (Q345),και το σύνολο της μηχανής συμμορφώνεται με τα πρότυπα που καθορίζονται στις Γενικές Τεχνικές Προϋποθέσεις για το Σύστημα CNC Μηχανικών ΕργαλείωνΤεχνικοί όροι για τα συγκολλημένα μέρη μηχανών σφυρηλασίας και συμπίεσης, Τεχνικοί όροι για εργαλεία μηχανών κοπής μετάλλων,και Γενικές αρχές για την επαλήθευση της ακρίβειας των μηχανημάτων σφυρηλάτησης και συμπίεσης.
(2) Η ποιότητα συγκόλλησης κάθε συγκολλημένου στοιχείου του εξοπλισμού συμμορφώνεται με τις σχετικές απαιτήσεις της JB/T8609 και το μήκος και η απόσταση των διαλείποντων συγκόλλησεων είναι ομοιόμορφα.
(3) Τα πλαστά εξαρτήματα πρέπει να είναι απαλλαγμένα από ελαττώματα όπως αποστρώσεις, διπλώσεις, ρωγμές, τρύπες στην άμμο και τρύπες στον αέρα.
(4)Όλα τα συγκολλημένα μεταλλικά εξαρτήματα, καθώς και τα χυδαία (σφυρηλατημένα) μέρη, συμπεριλαμβανομένης της άτρακτος, του τραπεζιού εργασίας, της βάσης και του μπλοκ κυλίνδρου, υποβάλλονται σε θέρμανση για την εξάλειψη της εσωτερικής έντασης.
(5) Τα σφυρηλατημένα, τα συγκολλημένα και τα χυτοειδή αντικείμενα υποβάλλονται σε επιθεωρήσεις ανίχνευσης ελαττωμάτων, με αυστηρά απαγορευμένα εσωτερικά ελαττώματα και ρωγμές, ώστε να εξασφαλίζεται η συμμόρφωση με τα σχετικά πρότυπα.
2Η μονάδα τυπογραφίας υιοθετεί κλειστή δομή με υψηλή αντοχή και σταθερές επιδόσεις.και ένα κιβώτιο χαρακτήρων με υδραυλικό κινητήρα για την κεφαλή της πρέσαςΟι εργασίες εκτύπωσης εκτελούνται στις θέσεις που καθορίζονται στα σχέδια σύμφωνα με τις οδηγίες υπολογιστή.έχει ενσωματωθεί μηχανισμός χειροκίνητης προσαρμογής, η οποία επιτρέπει τη ρύθμιση της κατωτέρω θέσης του κινούμενου σώματος (δηλαδή της θέσης της κεφαλής του χαρακτήρα) ώστε να προσαρμόζεται στις θέσεις τυποποίησης του γωνιακού χάλυβα με διαφορετικές προδιαγραφές.
Βασικές παραμέτρους:
| Σχήμα |
ADM2532 |
| Μέγεθος γωνίας ((mm) |
140*140*10~250*250*32 |
| Μέγιστο μήκος πρώτης ύλης (μ) |
14 |
| Δύναμη σήμανσης ((kN) |
1000 |
| Αριθμός ομάδας χαρακτήρων |
1 |
| Αριθμός χαρακτήρα |
18 |
| Μέγεθος χαρακτήρα (mm) |
14*10*19 |
| Πεδίο ακριβούς απόστασης (mm) |
50~220 (χωρίς βήματα) |
| Αριθμός τρυπών σε κάθε πλευρά |
3 ((2 ομάδες, 6 συνολικά) |
| Αριθμός λεπίδων από κάθε πλευρά |
3 |
|
Στρίψιμο σπινδέλου γεωτρήσεις
|
BT2ορισμός |
| Μέγιστη διάμετρος γεώτρησης (mm) |
Φ40 |
| Μέγιστη ταχύτητα περιστροφής σπινθήρα ((r/min) |
6000 |
| Μονάδα ψύξης τρυπών |
MQL 360-2 ((απόψυξη σε ξηρό) |
| Δυνατότητα αποθήκευσης πετρελαίου μονάδας ψύξης |
2 λίτρα |
| Έλαιο κοπής |
Μικροελαία κοπής με βάση τα φυτικά έλαια ((2000-25) |
| κατανάλωση καυσίμου |
5 ~ 50 ml/h |
| Τύπος κίνησης τροχοφόρου CNC |
Σερβοκινητήρας εναλλασσόμενου ρεύματος, κίνηση στηρίγματος και πινίων |
| Μέγιστη ταχύτητα τροφοδοσίας γωνίας ((m/min) |
40 |
| Μέθοδος οδήγησης κίνησης ευθυγράμμισης με τον άξονα AB |
Οδηγός γραμμικής κίνησης;Σερβοκινητήρας εναλλασσόμενου ρεύματος;Στροφή μπάλας |
| Μέγιστη ταχύτητα οδήγησης της κεφαλής τρυπάνισης του skateboard ((m/min) |
10 |
| Τύπος κινητήρα κεφαλής γεώτρησης |
Οδηγός γραμμικής κίνησης;Σερβοκινητήρας εναλλασσόμενου ρεύματος;Στροφή μπάλας |
| Μέγιστη ταχύτητα τροφοδοσίας της κεφαλής γεώτρησης ((m/min) |
14 |
| Μέθοδος λειτουργίας του βραχίονα τροφοδοτικού τροχόσπιτου |
Τύπος κατακόρυφης ανύψωσης |
| Αριθμός κυλίνδρων ανατροπής στην πλευρά της εκφόρτωσης |
4 |
| Μέθοδος ψύξης υδραυλικού σταθμού |
Ψύξη αέρα |
| Αριθμός αξόνων CNC |
9 |
| Πίεση αέρα ((MPa) |
1 |
| Συνολική ισχύς |
Περίπου 150KW |
