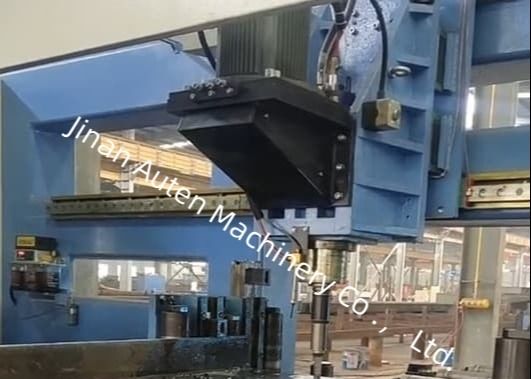

Διάστημα πλάτους 150~1250mm CNC H Beam Drilling Marking And Tapping Machine BT40 Σπινδάλιο με τρυπάνι

Διάστημα πλάτους 150~1250mm CNC H Beam Drilling Marking And Tapping Machine BT40 Σπινδάλιο με τρυπάνι

Συστατικά:

Αυτή η γραμμή παραγωγής αποτελείται κυρίως από εξαρτήματα, συμπεριλαμβανομένου ενός οριζόντιου πίνακα υλικών φόρτωσης, μιας κύριας μηχανής τρισδιάστατης γεώτρησης, ενός καναλιού τροφοδοσίας τρισδιάστατης γεώτρησης, μιας συσκευής τροφοδοσίας τρισδιάστατης γεώτρησης,ένα κανάλι εκφόρτωσης 3D γεωτρήσεων, ένα σύστημα ψύξης, ένα υδραυλικό σύστημα, ένα πνευματικό σύστημα, ένα σύστημα λίπανσης, ένα ηλεκτρικό σύστημα και άλλα.

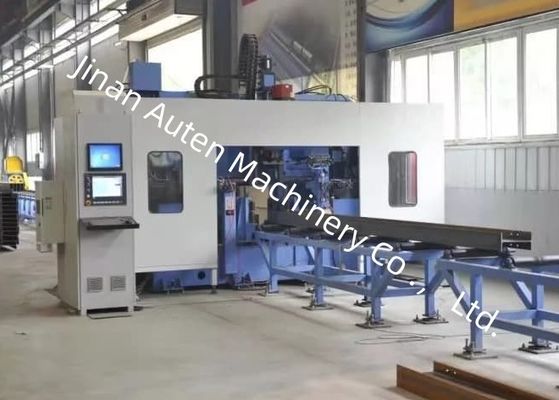

Η γραμμή παραγωγής υιοθετεί ένα σταθερό κρεβάτι και μια κινητή δομή εργαστηρίου, η οποία διευκολύνει την αυτοματοποιημένη παραγωγή.

Βασικές προδιαγραφές:

1. Τετραγωνικός πίνακας υλικού φόρτωσης

Αποτελείται από ένα υλικό στήριγμα τραπέζι, μια αλυσίδα μεταφορέα, έναν κινητήρα μείωσης και άλλα εξαρτήματα, τα οποία χρησιμεύουν για τη μεταφορά υλικών χάλυβα στο κανάλι τροφοδοσίας.

Ο πίνακας οριζόντιων υλικών φόρτωσης συνδέεται με τη μηχανή ευθείας που προμηθεύεται από τον πελάτη.

2Τριδιάστατο κανάλι τροφοδοσίας γεωτρήσεις

Το τρισδιάστατο κανάλι τροφοδοσίας γεώτρησης χρησιμοποιεί έναν τροφοδοτικό ρόλο για να συνδεθεί με την μηχανή ευθυγράμμισης του πελάτη, να λάβει τα ευθυγραμμισμένα προφίλ,και αυτόματα να τους μεταφέρει στην θέση συμπίεσης του τροφοδοτικού τροχόσπιτοΣε αυτή τη διαμόρφωση, το ύψος του άνω επιπέδου του κυλίνδρου από το έδαφος είναι 800 mm· εάν το ύψος της μηχανής ευθείας διαφέρει, οι ρυθμίσεις πρέπει να γίνουν από τον χρήστη.

Το κανάλι τροφοδοσίας είναι σχεδιασμένο για να μεταφέρει τα εργασιακά κομμάτια που πρόκειται να μεταποιηθούν.Ένας φωτοηλεκτρικός διακόπτης είναι εγκατεστημένος στο μπροστινό άκρο του καναλιού για να ανιχνεύσει το μπροστινό άκρο του εργαστηρίου και να καθορίσει την αναφορά επεξεργασίας προς την κατεύθυνση XΗ συσκευή πλευρικής ώθησης πιέζει το εργασιακό κομμάτι σφιχτά εναντίον των πλευρικών κυλίνδρων τοποθέτησης, επιτυγχάνοντας έτσι την ακατέργαστη τοποθέτηση του εργασιακού τμήματος προς την κατεύθυνση Y.

3. Τριδιάστατη τροφοδοσία τροχοφόρου γεωτρήσεις

Αποτελείται από γρανάζια, κινητήρες και χειριστές.με ισχύ που υπερβαίνει το 300 W,Όταν το χειριστήριο σφίγγει ένα εργασιακό κομμάτι, αυτό κινείται από τον κινητήρα servo, και κάτω από τη μετάδοση του κιβωτίου ταχυτήτων, το εργασιακό κομμάτι τροφοδοτείται προς την κατεύθυνση X,διασφάλιση της εγκάρσιας ακρίβειας επεξεργασίας των εργασιών γεώτρησης.
