Προϊόν σκοπός και χαρακτηριστικά:

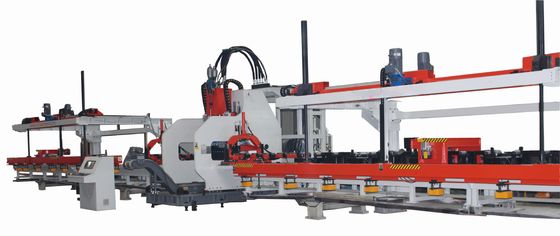

Η γραμμή παραγωγής τρύπησης CNC με επίπεδη πλάκα διαμήκης δέσμης αυτοκινήτων είναι μια πλήρης γραμμή παραγωγής για τρύπηση διαμήκης δέσμης αυτοκινήτων.Βασίζεται σε παρόμοιο ξένο και εγχώριο εξοπλισμό., σύμφωνα με τις ανάγκες τρύπησης διαφόρων πλαισίων αυτοκινήτων στο εσωτερικό και στο εξωτερικό, και ενσωματώνει διάφορα πλεονεκτήματα του προϊόντος.Αυτή η γραμμή παραγωγής μπορεί να ανταποκριθεί απόλυτα στις απαιτήσεις ευέλικτης επεξεργασίας διαφόρων διαμήκων δομών σκελετού, και έχει τα χαρακτηριστικά της σταθερότητας και της υψηλής απόδοσης.
Σύνθεση του εξοπλισμού
1. Τροφοδοσία ηλεκτρικό τροχόσπιτο, ηλεκτρική μόνιμη μαγνήτης αναρρόφηση αυτόματη συσκευή τροφοδοσίας - 1 σύνολο;
2. Τροφοδοσία ηλεκτρικό τροχόσπιτο, ηλεκτρική μόνιμη μαγνήτης αναρρόφηση αυτόματη συσκευή τροφοδοσίας - 1 σύνολο;
3. Τραπέζι κυλίνδρων υποστήριξης φόρτωσης και εκφόρτωσης - 1 σύνολο
4- συσκευή συγκέντρωσης φύλλου - 5 σετ·
5. Καροτσάκι απορριμμάτων - 1 σύνολο·
6. Κύρια σφίξιμο και συσκευή τροφοδοσίας σερβο - 2 σετ.
7. Βοηθητική συσκευή συμπίεσης - 2 σετ·
8- Σφυροκόπημα (ανοιχτού τύπου, 25 θέσεις ζεύξης) - 1 σύνολο
9. Συσκευή εξόδου αποβλήτων - 1 σύνολο·
10Υδραυλικό σύστημα (ψύξη με λάδι) - 1 σύνολο·
11Πνευματικό σύστημα - 1 σύνολο.
12Σύστημα λίπανσης - 1 σύνολο.
13Ηλεκτρικό σύστημα ελέγχου - 1 σύνολο.
14- Αυτόματο πρόγραμμα προγραμματισμού - 1 σύνολο.
15. Κονβές και κομβικά καλούπια - 1 σύνολο·
Βασικές παραμέτρους επεξεργασίας διαμήκων δέσμων:
1- Επεξεργασία δεδομένων υλικών:
Μονάδα: 4-9
Δυνατότητα τράβηξης υλικού (Mpa): Max.750
Μέγεθος του εργασιακού μεριδίου (mm): 4000-12000
Δύση του τεμαχίου (mm): 250-600
Διάδρομος του εργαστηρίου (mm): ≤7/12M
Ακαμψία του εργαστηρίου X ((mm): ≤8/1M ≤20/12M
Ακαμψία του εργαστηρίου Y ((mm): ≤5mm
2Πίνακας παραμέτρων επιδόσεων εξοπλισμού και κύριων τεχνικών δεικτών
Ονομαστική δύναμη 120 τόνους
Στροφή μηχανής X: 12000 mm
Στροφή μηχανής Y: 600 mm
Ταχύτητα τροφοδοσίας X: 50m/min
Ταχύτητα τροφοδοσίας Y: 30m/min
Ακριβότητα διαστάσεως τρύπας X: ±0,25 mm/200 mm
± 0,35 mm/400 mm
±0,50 mm/12000 mm
Ακριβότητα διαστάσεως τρύπας Y (mm) ±0.3
Διαγώνια ακρίβεια ορθογώνιων ομαδοποιημένων οπών: ±0,4 mm/300 mm
Μονούλες: 25
Μέγιστο άνοιγμα μηχανικής επεξεργασίας (mm) Φ60 (μέσα στο εύρος ονομαστικής δύναμης του εργαλείου μηχανής)
Αριθμός καλούπιων: 1 σύνολο
3Δεδομένα που απαιτούνται για τον προγραμματισμό:
Δυνατότητα υλικού, πάχος υλικού. Ηλεκτρονικό αρχείο σχεδίου Stringer (σε μορφή αναγνωρίσιμη με αυτόματο προγραμματισμό).
Οι κύριες τεχνικές παραμέτρους της παραγωγής
| Μέθοδος στερέωσης μήκους δέσμης |
Υδραυλικός σφιγκτήρας |
| Κύρια λειτουργία μετάδοσης |
Υδραυλική μετάδοση |
| Σύστημα CNC: |
Σύστημα CNC Siemens 828D |
| Αριθμός άξων ελέγχου: |
3 άξονες |
| Τύπος |
Εγχειριτική ή αυτόματη φόρτωση και εκφόρτωση (προαιρετική) |
| Δυνατότητα φόρτωσης του τροχόσπιτου: |
20 τόνους |
| Δύναμη μηχανής: |
60KW |
| Αποτύπωμα εξοπλισμού: μήκος x πλάτος x ύψος |
32m x 7,5m x 4m |
| Άλλα |
Πίνακας χειρισμού με πολύ λεπτή οθόνη LCD αληθινών χρωμάτων, οθόνη αλλαγής κινέζικης και αγγλικής γλώσσας |
