Μηχανή επεξεργασίας μήκους δέσμης γραμμής 3 άξονες χειροκίνητη ή αυτόματη προαιρετική μηχανή τρύπησης πλάκας CNC και τροφοδοσία κινητήρα σερβο

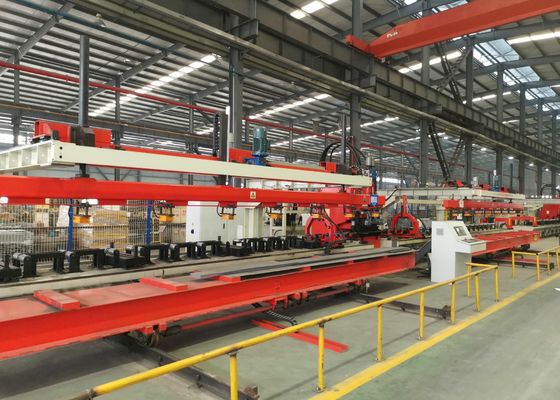

Εισαγωγή στη σύνθεση του εξοπλισμού γραμμής παραγωγής

Ροή διεργασίας: Προετοιμασία διαμήκους δοκού → διαμήκης ηλεκτρομαγνητική αυτόματη τροφοδοσία → αυτόματη τοποθέτηση διαμήκους υλικού → σύσφιξη και βοηθητική σύσφιξη στο άκρο → το τεμάχιο εργασίας εισέρχεται στην κεντρική μονάδα διάτρησης και υποβάλλεται σε επεξεργασία → σύσφιξη τροφοδοσίας, βοηθητική σύσφιξη και επεξεργασία → διάτρηση Ολοκληρώθηκε → Ηλεκτρομαγνητική αυτόματη εκφόρτωση τεμαχίου εργασίας.

Η μέθοδος επεξεργασίας είναι τύπου φίλτρου, δηλαδή η διαμήκης δοκός τροφοδοτείται μόνο προς τα εμπρός κατά τη διάτρηση.

Τα κύρια τεχνικά χαρακτηριστικά της γραμμής παραγωγής

Η δομή κάθε μηχανικής συσκευής:

1. Ηλεκτρικό τρόλεϊ έδρασης διαμήκους δοκού:

Το τρόλεϊ μπορεί να ελεγχθεί με κουμπιά για να βγει από τη γραμμή και, αφού φορτώσει τις παλέτες που ανυψώνονται από τον γερανό, θα επιστρέψει στη θέση φόρτωσης. Το φορτίο του τρόλεϊ δεν είναι μικρότερο από 20 τόνους και η διαδρομή είναι 1,5 m.

2. Συσκευή αυτόματης τροφοδοσίας ηλεκτρομαγνητικής βεντούζας

Η συσκευή αποτελείται από βραχίονα, κινούμενη δοκό και τη συσκευή κίνησής της, δοκό βεντούζας και συσκευή ανύψωσης, σύστημα ελέγχου βεντούζας κ.λπ.;
Υπάρχει μια ράβδος ανίχνευσης πλάκας στη δοκό βεντούζας, η οποία μπορεί να σταματήσει αυτόματα όταν φτάσει στο ύψος της πλάκας και μπορεί να ανιχνεύσει εάν υπάρχει πλάκα και εάν έχει αναρροφηθεί και η εργασία είναι σταθερή και αξιόπιστη;
Η ανύψωση και η χαμήλωση της δοκού βεντούζας καθοδηγείται από μια ράβδο οδηγού για να εξασφαλιστεί η σύγχρονη ανύψωση. η κινούμενη δοκός έχει καλή ακαμψία και η εμπρός και πίσω κίνηση καθοδηγείται από μια ράγα οδηγού για να εξασφαλιστεί ο συγχρονισμός και στα δύο άκρα;
Το ηλεκτρομαγνητικό τσοκ διατηρεί την ηλεκτρομαγνητική δύναμη όταν είναι απενεργοποιημένο και αντιστρέφει την απομαγνήτιση όταν είναι ενεργοποιημένο, κάτι που είναι ασφαλές και αξιόπιστο.

3. Τραπέζι κυλίνδρων διαμήκους στήριξης

Αποτελείται από μια βάση και έναν κύλινδρο στήριξης για τη στήριξη του φύλλου;

Και τα δύο άκρα του κυλίνδρου υποστηρίζονται από ρουλεμάν, ο κύλινδρος έχει καλή ακαμψία και αντοχή στην κρούση και το φύλλο κινείται πάνω του;
