Μηχανή τρυπήματος και φρέσκωσης πλάκας CNC υψηλής ταχύτητας 1000 x 1000 mm μοντέλο PHD1010 για επεξεργασία πλάκας/δομικών εξαρτημάτων υψηλού όγκου

Μεγάλες Εικόνας : Μηχανή τρυπήματος και φρέσκωσης πλάκας CNC υψηλής ταχύτητας 1000 x 1000 mm μοντέλο PHD1010 για επεξεργασία πλάκας/δομικών εξαρτημάτων υψηλού όγκου

Λεπτομέρειες:

Τόπος καταγωγής:	Κίνα
Μάρκα:	Auten
Πιστοποίηση:	ISO9001
Αριθμό μοντέλου:	PHD1010

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	1 σετ
Χρόνος παράδοσης:	30 ημέρες
Όροι πληρωμής:	Εγγρ. Πίστωση, T/T
Δυνατότητα προσφοράς:	100 σετ/μήνα

Επικοινωνία

Λεπτομερής Περιγραφή Προϊόντος

ΛXW:	1000 x 1000 mm	Υψόμετρος γάντιας:	600 χιλιοστά
Στρίψιμο σπινθήρα:	BT1 χημικό προϊόν	Μέγιστη διάμετρος τρυπών:	Φ60 mm
Μέγιστο πάχος:	≤180 χιλ.	Διάμετρος κοπής:	M3-M20
ταχύτητα ατράκτου:	30~3000 r/min

Εφαρμογή:

Η μηχανή τρυπήματος και φρέινινγκ CNC είναι κυρίως σχεδιασμένη για τις εργασίες τρυπήματος, διατριβής, χτύπησης και φρέινγκ σε πλάκες / δομικά στοιχεία, συμπεριλαμβανομένων φλάντζων, δίσκων, δακτυλίων και πλακών,Επιτρέπει την τρύπαση τρυπών και τυφλών τρυπών τόσο σε μονοϋλικά όσο και σε σύνθετα εργαλεία.Η μηχανή προσφέρει διαισθητική λειτουργία, υποστηρίζοντας αυτοματοποιημένες, υψηλής ακρίβειας, πολλαπλών ποικιλιών και δυνατότητες μαζικής παραγωγής.

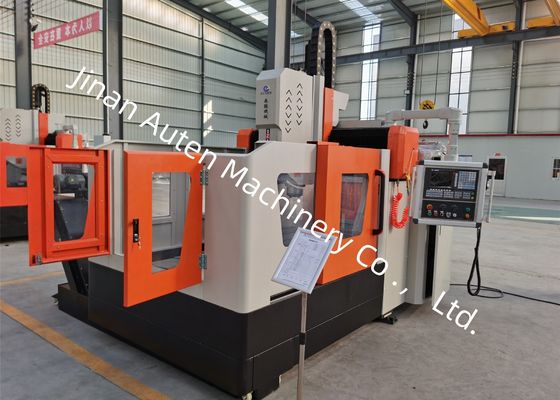

Μηχανή τρυπήματος και φρέσκωσης πλάκας CNC υψηλής ταχύτητας 1000 x 1000 mm μοντέλο PHD1010 για επεξεργασία πλάκας/δομικών εξαρτημάτων υψηλού όγκου 0

Δομή εξοπλισμού:
Ο εξοπλισμός διαθέτει ολοκληρωμένη δομή χύτευσης, η οποία περιλαμβάνει ένα τραπέζι εργασίας, μια θύρα σταθερής δέσμης, κινητή έλικα, κεφαλή γεώτρησης και άλεσης, αυτόματο σύστημα λίπανσης,προστατευτικά περίβλημαΥποστηρίζεται από ζεύγη σκληρών σιδηροδρόμων για καθοδήγηση και τροφοδοτείται από ζεύγη βιδών υψηλής ακρίβειας,το μηχάνημα εξασφαλίζει υψηλή ακρίβεια θέσης και επαναλαμβανόμενη ακρίβεια θέσης.

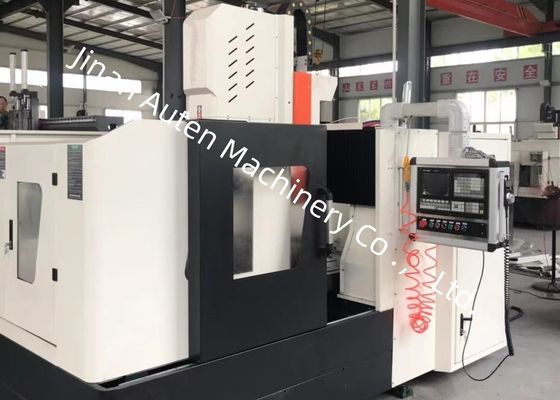

Μηχανή τρυπήματος και φρέσκωσης πλάκας CNC υψηλής ταχύτητας 1000 x 1000 mm μοντέλο PHD1010 για επεξεργασία πλάκας/δομικών εξαρτημάτων υψηλού όγκου 1

Εργασιακό πάγκο με τρισδιάστατη θέση
Κατασκευασμένο από γκρίζο σίδηρο (HT250), ο πάγκος εργασίας υποβάλλεται σε δευτερογενή επεξεργασία θέρμανσης και δονητικής γήρανσης για την εξάλειψη εσωτερικών πιέσεων, εξασφαλίζοντας εξαιρετική ακαμψία και αντοχή σε παραμόρφωση.
Κεραυνός σταθερής δομής
Το φράγμα σταθερής δέσμης είναι κατασκευασμένο από χύτευμα από γκρι σίδηρο (HT250).και κινητήρα εφοδιασμού, υποστηρίζοντας την εγκατάσταση της κεφαλής ισχύος γεώτρησης για ομαλή γραμμική κίνηση.

Μηχανή τρυπήματος και φρέσκωσης πλάκας CNC υψηλής ταχύτητας 1000 x 1000 mm μοντέλο PHD1010 για επεξεργασία πλάκας/δομικών εξαρτημάτων υψηλού όγκου 2

3Μετακινούμενη έλικα
Σχεδιασμένο ως μια δομή από χυτοσίδηρο ακριβείας, η συρόμενη σέλα ενσωματώνει δύο υψηλού φορτίου CNC hard-track συρόμενα τραπέζια, ένα σύνολο από ζευγάρια βίδες μπάλας ακριβείας,και ένας πλανητικός μειωτής υψηλής ακρίβειας συνδεδεμένος με τον κινητήρα εφοδιασμούΑυτή η διαμόρφωση οδηγεί την κίνηση του άξονα Z της κεφαλής ισχύος γεώτρησης, επιτρέποντας λειτουργίες όπως ταχεία κίνηση προς τα εμπρός / πίσω, τροφοδοσία εργασίας, στάση,και αυτόματη ρήξη/αφαίρεση τσιπ με παύση.

Προδιαγραφές:

Μέγεθος του εργασιακού τμήματος	LxW	1000x1000 χιλιοστά
Μέγεθος του εργασιακού τμήματος	Υψόμετρος γάντιας	600 χιλιοστά
Dκεφαλής ισχύος στροφής	Τι ώρα;	1
	Σπονδυλικός σπινθήρας	BT1 χημικό προϊόν
	Μέγιστη διάμετρος τρυπών	Φ60 mm
	Μέγιστο πάχος	≤ 180 mm
	Διάμετρος απόσβεσης	M3-M20
	Ταχύτητα σπινδέλου	30~3000 στροφές/δευτερόλεπτο
	Δύναμη κινητήρα σφαιριού σερβο	11kW
	Απόσταση από το κάτω άκρο του σπινδέλου έως το τραπέζι εργασίας	200-600 χιλιοστά
Πλευρική κίνηση της κεφαλής ισχύος (άξονας Χ)	Μέγιστη οριζόντια κίνηση	1000 χιλιοστά
	Ταχύτητα πλευρικής κίνησης	0 ~ 9 στροφές/min
	Δύναμη κινητήρα σερβοκινητήρα για πλευρική κίνηση	10N/M
Η διαμήκη κίνηση του γαντρίου (Yάξονας)	Μαξ. στροφή τροφοδότησης	1000 χιλιοστά
	Ταχύτητα κίνησης τροφής	0~9 m/min
	Δύναμη τροφοδοτικού κινητήρα	15N/M
Βιότοπη κίνηση τροφοδοσίας (άξονας Z)	Μαξ. εγκεφαλικό επεισόδιο	400 χιλιοστά
	Ταχύτητα κίνησης	0 ~ 8 m/min
	Δύναμη κινητήρα σερβοκινητήρα	1x15N/M (φρένο)
Ακριβότητα θέσης σε τρεις άξονες	Χ/Υ/Ζ/Α/Β/Γ	0-0,02 mm
Ακριβότητα επαναλαμβανόμενης τοποθέτησης σε τρεις άξονες	Χ/Υ/Ζ/Α/Β/Γ	0-0,01 mm
Βάρος της μηχανής	/	Περίπου 5T.
Συνολικό μέγεθος	LxWxH	3200x2200x2200 mm

Κύρια συστατικά:

- Όχι, όχι, όχι.	Ονομασία	Ετικέτα
1	Σύστημα CNC	Κίνα GSK/KND
2	κινητήρα σερβοκινητήρα + κινητήρα σερβοκινητήρα	Κίνα GSK/KND
3	Πνευματικό κύλινδρο μαχαιριού	Κίνα Ταϊβάν AirTAC
4	συσκευές χαμηλής τάσης	Omron/Schneider/Delixi
5	Σύστημα αυτόματης λίπανσης	Κίνα Ταϊβάν Χουρούν
6	βίδα σφαίρας	Ταϊβάν TBI
7	γραμμικό οδηγό	Ταϊβάν HIWIN
8	Υδραυλικές βαλβίδες	Ιταλία ATOS
9	Υψηλής ευελιξίας καλώδιο προστασίας	Κίνα ECHU
10	Στροφικές αρθρώσεις	Ιταλία Rotofors
