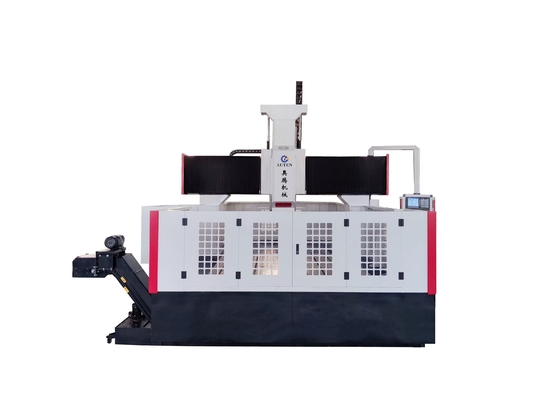

Σταθερό και ανθεκτικό μηχάνημα διάτρησης πλάκας CNC για τεμάχια εργασίας 2000 x 2000mm, διάμετρος διάτρησης 50 mm για κατεργασία πλακών/δομικών εξαρτημάτων υψηλής ακρίβειας

Εφαρμογή:

Η μηχανή διάτρησης και φρεζαρίσματος CNC είναι κυρίως σχεδιασμένη για τη διάτρηση, το φασετάρισμα, το ταπινγκ και τις εργασίες φρεζαρίσματος σε εξαρτήματα πλάκας/δομικά στοιχεία—συμπεριλαμβανομένων φλαντζών, δίσκων, δακτυλίων και πλακών—εντός της αποτελεσματικής περιοχής επεξεργασίας της, ανεξάρτητα από το πάχος τους. Είναι ικανή να διατρυπά τόσο διαμπερείς όσο και τυφλές οπές σε εξαρτήματα από ένα υλικό και σύνθετα υλικά. Η διαδικασία μηχανουργικής κατεργασίας ελέγχεται ψηφιακά, εξασφαλίζοντας εξαιρετικά φιλική προς τον χρήστη λειτουργία και υποστηρίζει την αυτοματοποιημένη παραγωγή με υψηλή ακρίβεια, προσαρμοστικότητα σε πολλαπλές ποικιλίες προϊόντων και επεκτασιμότητα για μαζική κατασκευή.

Δομή Εξοπλισμού:

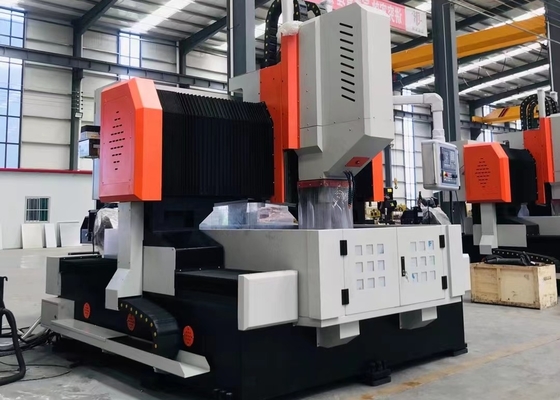

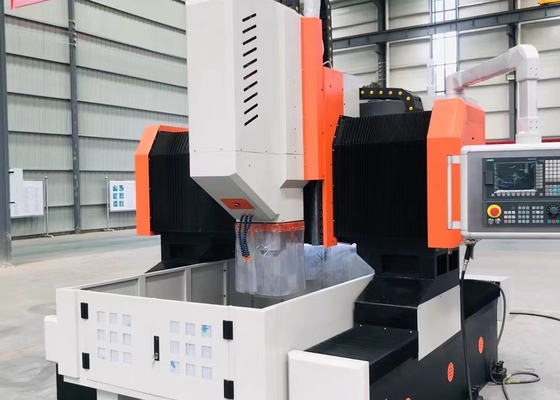

Ο εξοπλισμός αποτελείται κυρίως από ένα τραπέζι εργασίας, κινητό γερανό, κινητό συρόμενο σέλα, κεφαλή ισχύος διάτρησης και φρεζαρίσματος, αυτόματο σύστημα λίπανσης, προστατευτικό μηχανισμό, κυκλοφορικό σύστημα ψύξης, σύστημα αριθμητικού ελέγχου και ηλεκτρικό σύστημα. Υποστηριζόμενο και καθοδηγούμενο από ζεύγη κυλιόμενων οδηγών και κινούμενο από ζεύγη βιδών ακριβείας, το εργαλειομηχανή διαθέτει υψηλή ακρίβεια τοποθέτησης και επαναλαμβανόμενη ακρίβεια τοποθέτησης.

Κλίνη Μηχανής και Τραπέζι Εργασίας:

Η κλίνη της μηχανής υποβάλλεται σε συγκόλληση, ακολουθούμενη από ανόπτηση και μηχανική κατεργασία ακριβείας, εξασφαλίζοντας εξαιρετική δυναμική και στατική ακαμψία με μόνιμη σταθερότητα διαστάσεων.Δύο γραμμικοί οδηγοί υψηλής ακρίβειας είναι τοποθετημένοι και στις δύο πλευρές της βάσης της κλίνης, επιτρέποντας την ομοιόμορφη κατανομή της δύναμης σε όλη την επιφάνεια των οδηγών και ενισχύοντας σημαντικά την ακαμψία, την αντοχή σε εφελκυσμό και την αντοχή σε συμπίεση της μηχανής.Το σύστημα κίνησης χρησιμοποιεί σερβοκινητήρες AC σε συνδυασμό με συγκροτήματα βιδών σφαιρών ακριβείας για διπλή κίνηση, διευκολύνοντας την κίνηση του γερανού κατά τον άξονα Υ.Επιπλέον, το τραπέζι εργασίας είναι ενσωματωμένο με ένα υδραυλικό σύστημα σύσφιξης για ασφαλή στερέωση του τεμαχίου.

Κινητός Γερανός:

Ο κινητός γερανός είναι κατασκευασμένος από χυτοσίδηρο (HT250), με δύο κυλιόμενους γραμμικούς οδηγούς εξαιρετικά υψηλής φόρτισης τοποθετημένους στην μπροστινή του όψη.Ένα σύνολο βιδών σφαιρών ακριβείας, σε συνδυασμό με έναν σερβοκινητήρα, επιτρέπει στην πλάκα ολίσθησης της κεφαλής ισχύος να διασχίζει κατά τον άξονα Χ και η κεφαλή ισχύος διάτρησης είναι στερεωμένη σε αυτήν την πλάκα ολίσθησης.Η κίνηση του γερανού διευκολύνεται από έναν σερβοκινητήρα, ο οποίος οδηγεί την περιστροφή του παξιμαδιού της βίδας σφαιρών στη βίδα σφαιρών μέσω μιας σύνδεσης ακριβείας για την επίτευξη ομαλής και ακριβούς κίνησης.

Προδιαγραφές:
