Γραμμή Παραγωγής Διάτρησης Πλάκας CNC με Ονομαστική Δύναμη 120 Τόνων, 25 Μονάδες για Επίπεδη Δοκό Φορτηγού

Γραμμή Παραγωγής Διάτρησης Πλάκας CNC 120 Τόνων Ονομαστικής Δύναμης, 25 Μονάδες για Επίπεδη Δοκό Φορτηγού

Εφαρμογή:

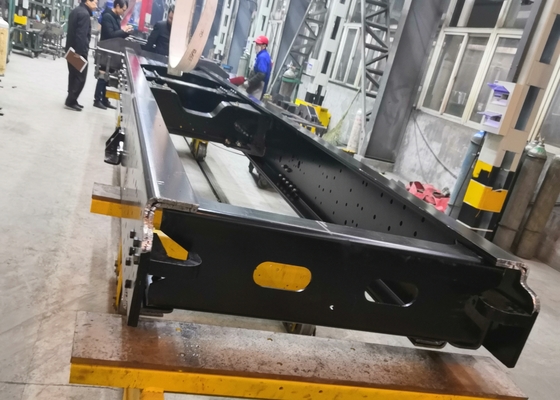

Η Γραμμή Παραγωγής Διάτρησης CNC για Επίπεδες Διαμήκεις Δοκούς Αυτοκινήτων αποτελεί ένα ολοκληρωμένο σύστημα κατασκευής εξειδικευμένο στις διαδικασίες διάτρησης για επίπεδες διαμήκεις δοκούς αυτοκινήτων. Σχεδιασμένο σχολαστικά με αναφορά σε παρόμοιο εξοπλισμό στις εγχώριες και παγκόσμιες αγορές, ευθυγραμμισμένο με τις προδιαγραφές διάτρησης διαφόρων πλαισίων οχημάτων παγκοσμίως και ενσωματώνοντας τα πλεονεκτήματα διαφόρων συγκρίσιμων προϊόντων, αυτή η γραμμή παραγωγής ξεχωρίζει ως μια εκλεπτυσμένη λύση. Ανταποκρίνεται επιδέξια στις ευέλικτες απαιτήσεις επεξεργασίας διαφόρων διαμήκων δοκών πλαισίων, διακρινόμενη από τη σταθερότητα και την υψηλή λειτουργική της απόδοση.

Τραπέζι κυλίνδρων διαμήκους στήριξης

Αποτελείται από μια βάση και έναν υποστηρικτικό κύλινδρο για την υποστήριξη του φύλλου. Και τα δύο άκρα του κυλίνδρου υποστηρίζονται από ρουλεμάν, ο κύλινδρος έχει καλή ακαμψία και αντοχή στην κρούση και το φύλλο κινείται πάνω σε αυτό.

Συσκευή τροφοδοσίας κύριου σφιγκτήρα άξονα Χ: 2 σετ

Η συσκευή αποτελείται από σερβοκινητήρα, μειωτή ακριβείας, πλωτό υδραυλικό σφιγκτήρα, ράγα γραμμικής καθοδήγησης ακριβείας, ράφι ακριβείας και στήριξη. Ο σερβοκινητήρας κινεί το ελικοειδές γρανάζι για να περιστραφεί μέσω του μειωτή ακριβείας και μετατρέπει την περιστροφική κίνηση σε γραμμική κίνηση μέσω του ραφιού. Η ακριβής τροφοδοσία των εξαρτημάτων τροφοδοσίας ολοκληρώνεται μέσω της ράγας γραμμικής ολίσθησης ακριβείας και η τροφοδοσία του φύλλου είναι ακριβής και σταθερή. Ο σφιγκτήρας τροφοδοσίας είναι ένας πλωτός σφιγκτήρας, ο οποίος μπορεί να έχει καλή προσαρμοστικότητα σε ορισμένα στρεβλωμένα φύλλα και η δύναμη σύσφιξης είναι μεγάλη, αξιόπιστη σύσφιξη, σταθερή εργασία.

Σφιγκτήρας ώθησης-έλξης. Ο σφιγκτήρας σφίγγει το μεσαίο τμήμα των δύο άκρων της διαμήκους δοκού. Αυτή η μέθοδος σύσφιξης μπορεί να σφίξει την πλάκα με πτώση στην άκρη της πλάκας. Οι δύο πλευρές της κεντρικής μονάδας είναι διατεταγμένες συμμετρικά.

Συσκευή τροφοδοσίας βοηθητικού σφιγκτήρα άξονα Χ: 2 σετ

Η συσκευή χρησιμοποιείται για την επεξεργασία των άκρων κεφαλής και ουράς της δοκού και υπάρχει ένα σετ σε κάθε πλευρά της κύριας μηχανής, που αποτελείται από υδραυλικούς σφιγκτήρες, βάση και κινούμενα μέρη.

Κατά τη διάρκεια ολόκληρης της διαδικασίας τροφοδοσίας του τεμαχίου, όταν ο σφιγκτήρας στην πλευρά τροφοδοσίας δεν μπορεί να συγκρατήσει το φύλλο αλλά εξακολουθεί να διατρυπάει τρύπες, προκειμένου να διασφαλιστεί η ακρίβεια της θέσης διάτρησης, το φύλλο θα πρέπει να συνεχίσει να έχει περισσότερα από δύο σημεία σύσφιξης και στη διαδικασία αλλαγής του σημείου σύσφιξης, η αλλαγή της αναφοράς τοποθέτησης δεν επιτρέπεται. Σε αυτή την περίπτωση, η βοηθητική συσκευή σύσφιξης επιλύει αποτελεσματικά αυτό το πρόβλημα. Υπό την ώθηση του κυλίνδρου λαδιού, οι σιαγόνες του σφιγκτήρα σφίγγουν το φύλλο. Με αυτόν τον τρόπο, υπό την πίεση του κυλίνδρου λαδιού, υπάρχει ένα δεύτερο σημείο σύσφιξης για το φύλλο κατά τη διάτρηση (το πρώτο είναι ο κύριος σφιγκτήρας στην πλευρά κοπής), διασφαλίζοντας την ομαλή και ακριβή τροφοδοσία του φύλλου.

Πληροφορίες προδιαγραφών παραμέτρων
