Μηχανή Γραμμής Διάτρησης Γωνίας CNC με Διάμετρο Διάτρησης 40mm, 3 Λεπίδες σε Κάθε Πλευρά
Χρήση Προϊόντος:
Είναι κυρίως σχεδιασμένο για εργασίες διάτρησης και σφράγισης σε γωνιακό χάλυβα μεγάλου μεγέθους, υψηλής αντοχής που χρησιμοποιείται σε πύργους γραμμών μεταφοράς. Όλες οι απαιτούμενες οπές στον γωνιακό χάλυβα μπορούν να υποβληθούν σε επεξεργασία σε αυτή τη γραμμή παραγωγής, με ανώτερη ποιότητα οπών, υψηλή ακρίβεια θέσης, καθώς και εξαιρετική απόδοση παραγωγής και δυνατότητες αυτοματισμού.
Χαρακτηριστικά Προϊόντος:

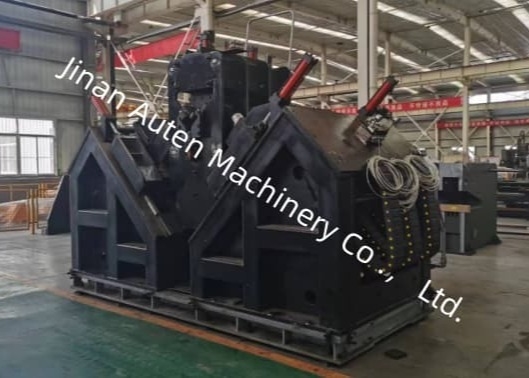

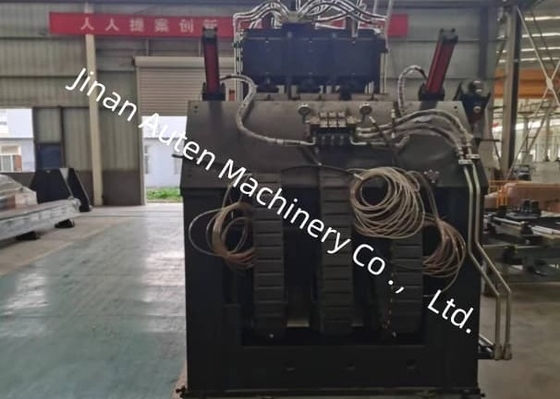

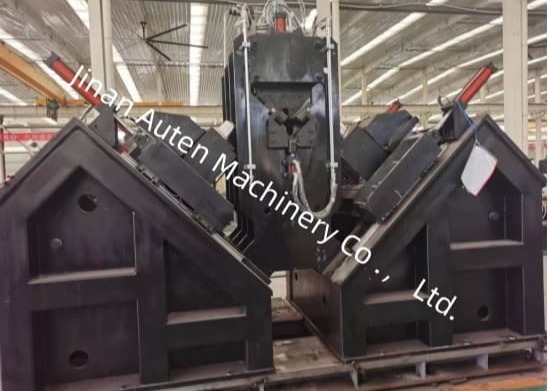

Η μονάδα πληκτρολόγησης χρησιμοποιεί μια δομή κλειστού πλαισίου, που χαρακτηρίζεται από υψηλή αντοχή και σταθερή απόδοση. Η μονάδα εκτύπωσης περιλαμβάνει μια βάση στήριξης στερεωμένη στη βάση του μηχανήματος, ένα κινητό κρεβάτι και μια υδραυλική κεφαλή πρέσας. Η εκτύπωση πραγματοποιείται στις θέσεις που καθορίζονται στα σχέδια σύμφωνα με τις οδηγίες του υπολογιστή. Για να επεκταθεί το εύρος επεξεργασίας του μηχανήματος, έχει προστεθεί ένας μηχανισμός χειροκίνητης ρύθμισης, ο οποίος επιτρέπει την τροποποίηση της κάτω θέσης του κινητού κρεβατιού (δηλαδή, της θέσης της κεφαλής χαρακτήρων) για να προσαρμοστεί στις θέσεις πληκτρολόγησης γωνιακού χάλυβα με διαφορετικές προδιαγραφές.
Η διαδικασία δημιουργίας οπών επιτυγχάνει υψηλή ακρίβεια θέσης. Η συσκευή τροφοδοσίας αυτής της γραμμής παραγωγής κινείται από έναν σερβοκινητήρα μέσω ενός συστήματος μετάδοσης γραναζιών-ράβδων, εξοπλισμένο με έναν μηχανισμό ανίχνευσης για τη ράβδο και το γρανάζι, καθώς και έναν κωδικοποιητή ανίχνευσης για ανατροφοδότηση ακρίβειας θέσης, σχηματίζοντας ένα πλήρες σύστημα ελέγχου κλειστού βρόχου. Η κίνηση της κεφαλής ισχύος διάτρησης κατά μήκος της κατεύθυνσης των δύο πλευρών του γωνιακού χάλυβα κινείται από έναν σερβοκινητήρα μέσω μιας μετάδοσης κοχλία, εξασφαλίζοντας υψηλή ακρίβεια στην τοποθέτηση των οπών σε τεμάχια εργασίας γωνιακού χάλυβα.
Η ανώτερη απόδοση διάτρησης και η ποιότητα δημιουργίας οπών είναι τα χαρακτηριστικά αυτού του συστήματος. Η μονάδα διάτρησης είναι εξοπλισμένη με έξι σετ κεφαλών διάτρησης CNC, με τρία κατανεμημένα σε κάθε πτέρυγα του γωνιακού χάλυβα. Οπές ίδιας διαμέτρου και απόστασης άκρου και στις δύο πτέρυγες μπορούν να διατρηθούν ταυτόχρονα από τις αντίστοιχες κεφαλές διάτρησης και στις δύο πλευρές. Ο άξονας διάτρησης χρησιμοποιεί έναν άξονα ακριβείας Taiwanese BT40 (με εσωτερική ψύξη), ενώ η κεφαλή διάτρησης χρησιμοποιεί ένα τρυπάνι από σκληρυμένο καρβίδιο, επιτυγχάνοντας ταχύτητα κοπής έως και 200m/min—σημαντικά υψηλότερη από τα 25-35m/min που είναι τυπικά για τα συμβατικά τρυπάνια στρέψης από χάλυβα υψηλής ταχύτητας.
Η κεφαλή ισχύος διάτρησης CNC τροφοδοτείται από έναν σερβοκινητήρα, με την ταχεία προώθηση, την εργασιακή τροφοδοσία και την ταχεία ανάκληση να ελέγχονται και να αυτοματοποιούνται από το σύστημα CNC. Η θέση ανάκλησης του τρυπανιού μπορεί να προκαθοριστεί μέσω του κεντρικού υπολογιστή, ελαχιστοποιώντας τις διαδρομές αδράνειας και ενισχύοντας περαιτέρω την απόδοση παραγωγής. Οι κατασκευασμένες οπές διαθέτουν ανοχή διαμέτρου μικρότερη από 0,1 mm και φινίρισμα επιφάνειας (Ra) μικρότερο από 6,3μm, εξασφαλίζοντας εξαιρετική ποιότητα επεξεργασίας οπών.
Κύριες παράμετροι:
| Μοντέλο |
ADM2532 |
| Μέγεθος γωνίας (mm) |
140*140*10~250*250*32 |
| Μέγιστο μήκος πρώτης ύλης (m) |
14 |
| Δύναμη σήμανσης (kN) |
1000 |
| Αριθμός ομάδας χαρακτήρων |
1 |
| Αριθμός χαρακτήρων |
18 |
| Μέγεθος χαρακτήρων (mm) |
14*10*19 |
| Εύρος ακριβούς απόστασης (mm) |
50~220 (Αβαθμίδωτο) |
| Αριθμός τρυπανιών σε κάθε πλευρά |
3 (2 ομάδες, 6 συνολικά) |
| Αριθμός λεπίδων σε κάθε πλευρά |
3 |
|
Κωνικότητα άξονα διάτρησης
|
BT40 |
| Μέγιστη διάμετρος διάτρησης (mm) |
Φ40 |
| Μέγιστη ταχύτητα περιστροφής ατράκτου (r/min) |
6000 |
| Μονάδα ψύξης τρυπανιού |
MQL 360-2 (Ξηρή ψύξη) |
| Χωρητικότητα αποθήκευσης λαδιού μονάδας ψύξης |
2L |
| Λάδι κοπής |
Μικρο-λάδια κοπής με βάση φυτικών ελαίων (2000-25) |
| κατανάλωση καυσίμου |
5~50ml/h |
| Τύπος κίνησης τρόλεϊ CNC |
Σερβοκινητήρας AC, οδήγηση γραναζιού και πινιόν |
| Μέγιστη ταχύτητα τροφοδοσίας γωνίας (m/min) |
40 |
| Μέθοδος κίνησης ευθυγράμμισης άξονα AB |
Οδηγός γραμμικής κίνησης; Σερβοκινητήρας AC; Κοχλίας Δευτερεύουσα οδήγηση |
| Μέγιστη ταχύτητα διαδρομής skateboard κεφαλής διάτρησης (m/min) |
10 |
| Τύπος κίνησης κεφαλής διάτρησης |
Οδηγός γραμμικής κίνησης; Σερβοκινητήρας AC; Κοχλίας Δευτερεύουσα οδήγηση |
| Μέγιστη ταχύτητα τροφοδοσίας κεφαλής διάτρησης (m/min) |
14 |
| Μέθοδος εργασίας βραχίονα τροφοδότη τρόλεϊ |
Τύπος κάθετης ανύψωσης |
| Αριθμός κυλίνδρων ανατροπής στην πλευρά εκκένωσης |
4 |
| Μέθοδος ψύξης υδραυλικού σταθμού |
Ψύξη αέρα |
| Αριθμός αξόνων CNC |
9 |
| Πίεση αέρα (MPa) |
1 |
| Συνολική ισχύς |
Περίπου 150KW |
| Συνολικές διαστάσεις (m) |
33*8.5*2.5 |
