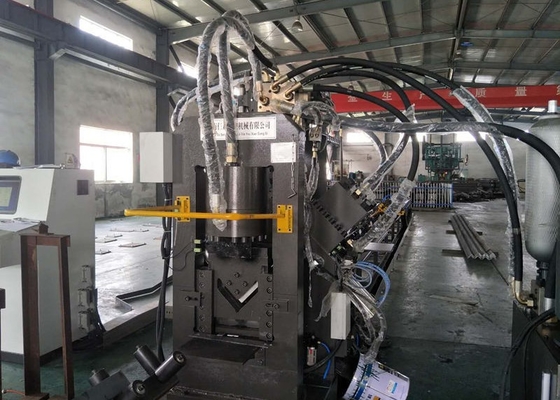

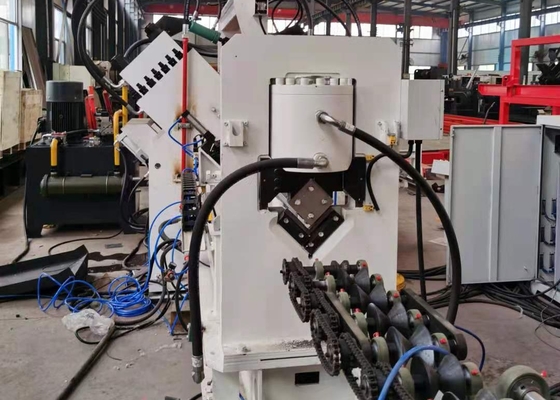

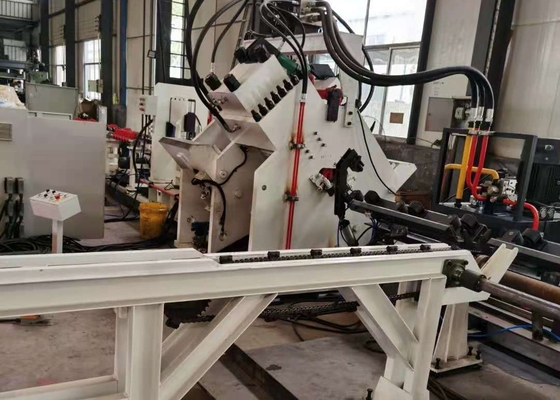

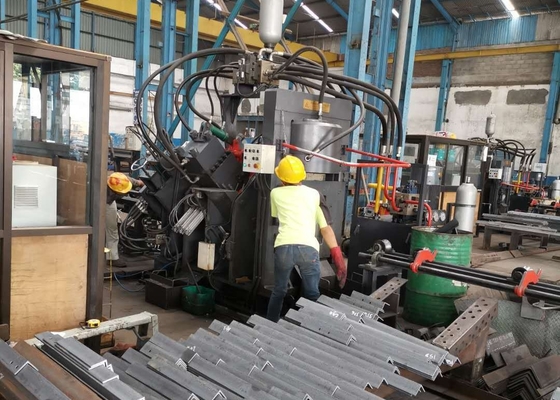

JNC1412 Μοντέλο Μηχανή Διάτρησης, Σήμανσης και Κοπής CNC Γωνιακού Χάλυβα 630/1000KN Δύναμη Διάτρησης
Εφαρμοστέα Βιομηχανία:
Αυτή η μηχανή είναι εξειδικευμένος εξοπλισμός σχεδιασμένος για εργασίες διάτρησης, σήμανσης και διάτμησης γωνιακού χάλυβα στον τομέα των πύργων γωνιακού χάλυβα.
Σύνθεση Προϊόντος:
Αυτή η μηχανή αποτελείται κυρίως από έναν εγκάρσιο μεταφορέα, ένα περιστρεφόμενο σύστημα φόρτωσης, έναν μεταφορέα τροφοδοσίας, ένα αμαξίδιο τροφοδοσίας CNC, μια μονάδα διάτρησης, μια μονάδα σήμανσης, μια μονάδα κοπής, έναν μεταφορέα εκφόρτωσης, καθώς και υδραυλικά, ηλεκτρικά και πνευματικά συστήματα, μεταξύ άλλων εξαρτημάτων.
Χαρακτηριστικά Προϊόντος:
1. Ενσωματώνει τεχνολογία CNC και τροφοδοσία σερβοκινητήρα, εξασφαλίζοντας υψηλή απόδοση και σταθερή ακρίβεια τεμαχίου. Τα βασικά υδραυλικά, πνευματικά και ηλεκτρικά εξαρτήματα είναι όλα εισαγόμενα.
2. Κάθε πλευρά είναι εξοπλισμένη με τρία σετ διάτρησης και μήτρων, ικανά να φιλοξενήσουν τρεις διατρήσεις με διαφορετικές διαμέτρους. Υπό τον έλεγχο PLC, τα τρία σετ καλουπιών μπορούν να κινηθούν συγχρονισμένα για να ρυθμίσουν το πίσω σημάδι διάτρησης.
3. Εξοπλισμένο με υπολογιστή με διεπαφή Κινέζικων/Αγγλικών για διαισθητική λειτουργία, με δυνατότητα εμφάνισης διαγραμμάτων τεμαχίων. Ο προγραμματισμός είναι απλοποιημένος και μπορεί να χρησιμοποιήσει άμεσα δεδομένα προγράμματος που δημιουργούνται από λογισμικό lofting. Κατά την επεξεργασία προγραμμάτων, χρειάζεται μόνο να εισαχθούν οι διαστάσεις του τεμαχίου, οι διάμετροι των οπών, το πίσω σημάδι και η ποσότητα του τεμαχίου.
4. Το αμαξίδιο τροφοδοσίας CNC κινείται από έναν σερβοκινητήρα, με έναν φωτοηλεκτρικό κωδικοποιητή που παρέχει ανατροφοδότηση σε πραγματικό χρόνο. Ο έλεγχος κλειστού βρόχου εξασφαλίζει υψηλή ακρίβεια τοποθέτησης.
5. Οι διαδικασίες σήμανσης, διάτρησης και διάτμησης είναι πλήρως αυτοματοποιημένες. Ο τελειωμένος γωνιακός χάλυβας μπορεί να εκφορτωθεί μέσω μιας πνευματικής συσκευής ανατροπής, μειώνοντας την ένταση της λειτουργίας.
6. Το σύστημα ελέγχου περιλαμβάνει έναν κεντρικό υπολογιστή, σύστημα CNC, σερβοκινητήρα, PLC και εξωτερικούς αισθητήρες ανίχνευσης, μεταξύ άλλων εξαρτημάτων. Οι εργασίες επεξεργασίας ξεκινούν απλά με την εισαγωγή των διαστάσεων του τεμαχίου. Επιπλέον, τα προγράμματα μπορούν να αποθηκευτούν, να επιλεγούν, να εμφανιστούν και να μεταδοθούν με βάση τους αριθμούς των τεμαχίων.
Πληροφορίες παραμέτρων
| Μοντέλο |
JNC1010 |
JNC1412 |
JNC2020 |
| Μέγεθος γωνίας (mm) |
40*40*3~
100*100*10 |
40*40*3~
140*140*12 |
50*50*4~
200*200*20 |
|
Μέγιστη Διάτρηση
(Διάμ. * Πάχος) (mm)
|
26*10 |
26*12 |
26*20 |
| Δύναμη διάτρησης (kN) |
630 |
630/1000 |
1000/1200 |
| Δύναμη σήμανσης (kN) |
630 |
630/900/1200 |
| Δύναμη κοπής (kN) |
1000 |
900/1800 |
1540/4300 |
| Μέγιστο μήκος τεμαχίου (m) |
12 |
12 |
14 |
| Μέγιστο μήκος τελειωμένου (m) |
10 |
12 |
14 |
| Διατρήσεις ανά πλευρά |
2 |
2 ή 3 |
3 |
| Ομάδα γραμμάτων σήμανσης |
4 |
4 |
4 |
| Αριθμός γραμμάτων ανά ομάδα |
12 |
| Μέγεθος χαρακτήρα (mm) |
14*10*19 |
| Άξονες CNC |
3 |
| Λειτουργία κοπής |
Μονή Λεπίδα |
Διπλή Λεπίδα ή Μονή Λεπίδα |
| Ταχύτητα τροφοδοσίας γωνίας (m/min) |
80 |
80 |
60 |
| Ακρίβεια επεξεργασίας |
Σύμφωνα με GB2694 |
| Λειτουργία προγραμματισμού |
Εισαγωγή μέσω πληκτρολογίου, διεπαφή USB |
| Συνολική διάσταση (m) |
Περίπου 28*6.5*2.2 |
Περίπου 29*6.5*2.2 |
Περίπου 32*7*2.35 |
