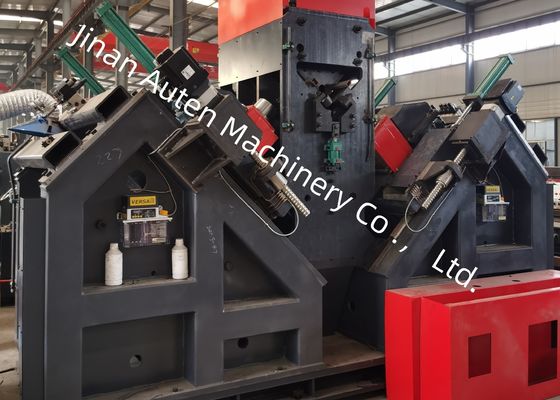

150KW Συνολική ισχύς Υδραυλική CNC γωνιακή τρυπεία μηχανή Γραμμή 6000r/Min σπινθήρα ταχύτητα περιστροφής
Χρήση του προϊόντος:
Είναι κυρίως σχεδιασμένο για την τρυπή και την τυποποίηση μεγάλου μεγέθους, υψηλής αντοχής γωνιακού χάλυβα που χρησιμοποιείται σε πύργους γραμμών μεταφοράς.Χαρακτηρίζεται από ανώτερη ποιότητα τρύπας, υψηλή ακρίβεια θέσης, καθώς και υψηλή αποδοτικότητα παραγωγής και προηγμένη αυτοματοποίηση.
Βασικές παραμέτρους:
| Σχήμα |
ADM2532 |
| Μέγεθος γωνίας ((mm) |
140*140*10~250*250*32 |
| Μέγιστο μήκος πρώτης ύλης (μ) |
14 |
| Δύναμη σήμανσης ((kN) |
1000 |
| Αριθμός ομάδας χαρακτήρων |
1 |
| Αριθμός χαρακτήρα |
18 |
| Μέγεθος χαρακτήρα (mm) |
14*10*19 |
| Πεδίο ακριβούς απόστασης (mm) |
50~220 (χωρίς βήματα) |
| Αριθμός τρυπών σε κάθε πλευρά |
3 ((2 ομάδες, 6 συνολικά) |
| Αριθμός λεπίδων από κάθε πλευρά |
3 |
|
Στρίψιμο σπινδέλου γεωτρήσεις
|
BT2ορισμός |
| Μέγιστη διάμετρος γεώτρησης (mm) |
Φ40 |
| Μέγιστη ταχύτητα περιστροφής σπινθήρα ((r/min) |
6000 |
| Μονάδα ψύξης τρυπών |
MQL 360-2 ((απόψυξη σε ξηρό) |
| Δυνατότητα αποθήκευσης πετρελαίου μονάδας ψύξης |
2 λίτρα |
| Έλαιο κοπής |
Μικροελαία κοπής με βάση τα φυτικά έλαια ((2000-25) |
| κατανάλωση καυσίμου |
5 ~ 50 ml/h |
| Τύπος κίνησης τροχοφόρου CNC |
Σερβοκινητήρας εναλλασσόμενου ρεύματος, κίνηση στηρίγματος και πινίων |
| Μέγιστη ταχύτητα τροφοδοσίας γωνίας ((m/min) |
40 |
| Μέθοδος οδήγησης κίνησης ευθυγράμμισης με τον άξονα AB |
Οδηγός γραμμικής κίνησης;Σερβοκινητήρας εναλλασσόμενου ρεύματος;Στροφή μπάλας |
| Μέγιστη ταχύτητα οδήγησης της κεφαλής τρυπάνισης του skateboard ((m/min) |
10 |
| Τύπος κινητήρα κεφαλής γεώτρησης |
Οδηγός γραμμικής κίνησης;Σερβοκινητήρας εναλλασσόμενου ρεύματος;Στροφή μπάλας |
| Μέγιστη ταχύτητα τροφοδοσίας της κεφαλής γεώτρησης ((m/min) |
14 |
| Μέθοδος λειτουργίας του βραχίονα τροφοδοτικού τροχόσπιτου |
Τύπος κατακόρυφης ανύψωσης |
| Αριθμός κυλίνδρων ανατροπής στην πλευρά της εκφόρτωσης |
4 |
| Μέθοδος ψύξης υδραυλικού σταθμού |
Ψύξη αέρα |
| Αριθμός αξόνων CNC |
9 |
| Πίεση αέρα ((MPa) |
1 |
| Συνολική ισχύς |
Περίπου 150KW |
Χαρακτηριστικά του προϊόντος:
1. Υψηλή θέση ακρίβεια της κατασκευής τρύπες
Η συσκευή τροφοδοσίας της εν λόγω γραμμής παραγωγής τροφοδοτείται από έναν κινητήρα σερβοκινητήρα μέσω συστήματος μετάδοσης.Είναι εξοπλισμένο με μηχανισμό ανίχνευσης ράκ και πινιόν και κωδικοποιητή ανατροφοδότησης ακρίβειας θέσηςΗ κίνηση της κεφαλής ισχύος τρύπησης κατά μήκος των δύο πλευρών του γωνιακού χάλυβα τροφοδοτείται από έναν ελεγκτή κινητήρα μέσω μεταφοράς με στροφή σφαιρίδας,διασφάλιση υψηλής ακρίβειας θέσης των οπών στα τεμάχια σιδήρου γωνίας.
2Υψηλή απόδοση γεωτρήσεων και ποιότητα κατασκευής τρυπών
Η μονάδα γεώτρησης είναι εξοπλισμένη με έξι σειρές κεφαλών γεώτρησης CNC, με τρία σετ που κατανέμονται σε κάθε μία από τις δύο φλάντζες του γωνιακού χάλυβα.Οι τρύπες της ίδιας διάμετρου και με την ίδια απόσταση από τα άκρα και των δύο φλάντζων μπορούν να τρυπούνται ταυτόχρονα από τις αντίστοιχες κεφαλές τρυπήματος σε κάθε πλευράΟ σπινδύλος γεώτρησης υιοθετεί ένα ταϊβανέζικο σπινδύλο ακριβείας BT40 (με εσωτερική ψύξη) και το τρυπάνι χρησιμοποιεί τρυπάνι καρβιδίου.Η ταχύτητα κοπής της τρυπίδας φτάνει τα 200m/min (σε σύγκριση με τα 25-35m/min για τις συμβατικές τρυπίδες υψηλής ταχύτητας από χάλυβα)Η δύναμη της κεφαλής της τρυπανικής μηχανής CNC τροφοδοτείται από έναν κινητήρα εφοδιασμού, με την τρυπανή να κινείται γρήγορα προς τα εμπρός, να τροφοδοτεί,και γρήγορη ανάσυρση που ελέγχεται και εκτελείται αυτόματα από το σύστημα CNC.
3Το σύστημα ψύξης παρουσιάζει εξαιρετική αποτελεσματικότητα, αποτρέποντας τη διαρροή υγρών κοπής από το κύτταρο επεξεργασίας.Αυτό διατηρεί την καθαριότητα του εργοστασίου και εξαλείφει την ανάγκη για επεξεργασίες αφαίρεσης ψυκτικού υγρού και μέτρα περιορισμού.
4Ο γραμμικός οδηγός που χρησιμοποιείται για τον κινούμενο οδηγό της κεφαλής ισχύος γεώτρησης είναι ένας γραμμικός οδηγός κυλίνδρων, που διαθέτει εξαιρετική ακαμψία, υψηλή στατική και δυναμική ικανότητα φορτίου και ομαλή λειτουργία.Τα χαρακτηριστικά αυτά βελτιώνουν τόσο την ποιότητα των εργαλείων που επεξεργάζονται από το μηχάνημα εργαλείου όσο και τη διάρκεια ζωής των εργαλείων.
Τα δείγματα αυτά περιλαμβάνουν μια σειρά από κοινές προδιαγραφές και διαμορφώσεις τρυπών από γωνιακό χάλυβα που χρησιμοποιείται σε πύργους γραμμών μεταφοράς.Επιτρέπει σε πιθανούς χρήστες ή επιθεωρητές να επικυρώνουν οπτικά την απόδοση του εξοπλισμού, προσφέροντας έτσι μια απτή και απλή αναφορά για την αξιολόγηση της καταλληλότητάς του για τις πρακτικές απαιτήσεις παραγωγής.
Έχει σχεδιαστεί κυρίως για την τρύπανση και την τυποποίηση μεγάλου μεγέθους, υψηλής αντοχής γωνιακού χάλυβα που χρησιμοποιείται σε πύργους γραμμών μεταφοράς,και εφαρμόζεται ευρέως σε διάφορα σενάρια κατά την κατασκευή και συντήρηση υποδομών μεταφοράς ενέργειας.
Στην κατασκευή γραμμών μεταφοράς υπερυψωμένης τάσης (UHV), όπου οι πύργοι πρέπει να αντέχουν σε ακραίες καιρικές συνθήκες και σε βαριά φορτία,Αυτό το εξοπλισμό παίζει ζωτικό ρόλο στην επεξεργασία των τμημάτων ατσάλινης γωνίας που αποτελούν το κύριο πλαίσιο των πύργων.. Χειρίζεται αποτελεσματικά τις εργασίες τρυπήματος και τυποποίησης για το ατσάλι γωνίας που χρησιμοποιείται σε σώματα πύργου, σταυροφόρα και άλλα βασικά δομικά μέρη,διασφάλιση ακριβών διαστάσεων και ισχυρών συνδέσεων για τη συνολική σταθερότητα των πύργων.
