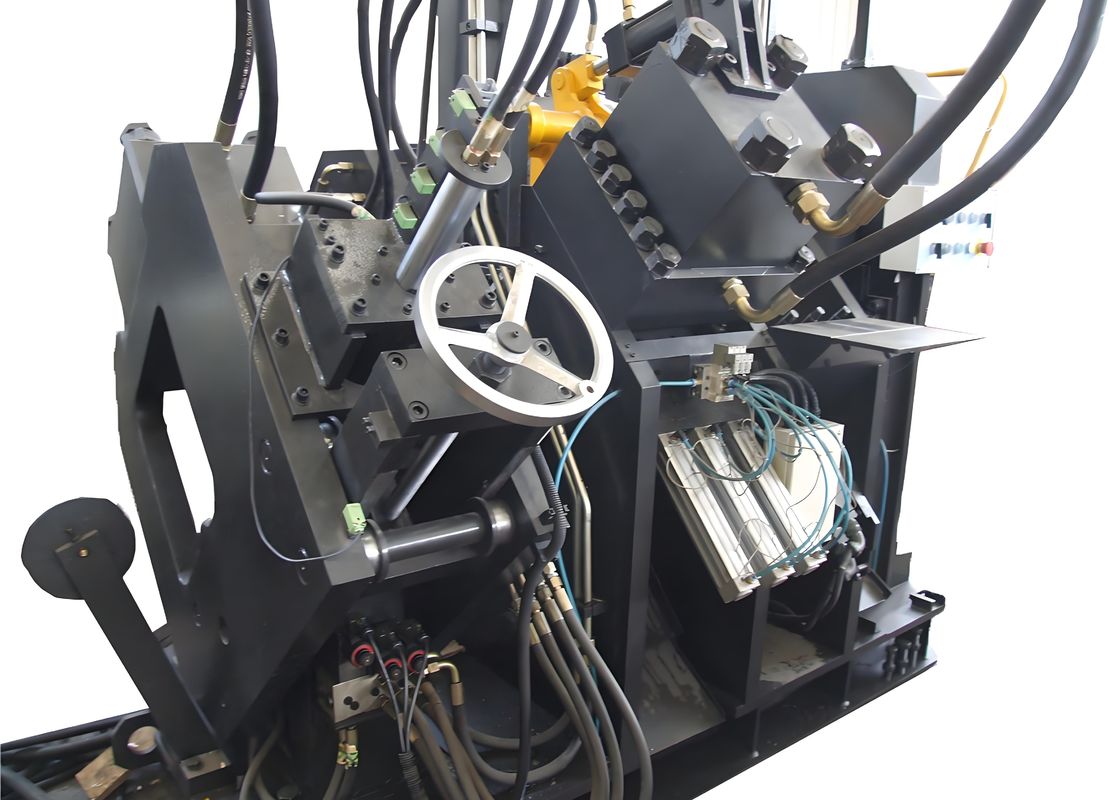

Υδατοψύξη Υδραυλικό σύστημα CNC Σφυροκόπηση Σημείωση και γραμμή κοπής Μία λεπίδα
Εφαρμόσιμη βιομηχανία:
Αυτό το μηχάνημα είναι εξειδικευμένος εξοπλισμός σχεδιασμένος για τρύπηση, σήμανση και κοπή σιδήρου γωνίας στον τομέα του πύργου σιδήρου γωνίας.στήριξη της αποδοτικής παραγωγής στην κατασκευή πύργων, διασφαλίζοντας τη συμμόρφωση με τα βιομηχανικά πρότυπα και ενισχύοντας τη λειτουργική παραγωγικότητα.
Προδιαγραφές:
| Εργασίες |
Σφυροκόπηση, σήμανση, κοπή |
| Μέγεθος γωνίας ((mm) |
40×40×3140×140×12 |
| Μέγιστο μήκος κενού (m) |
12 |
| Μέγιστο μήκος της τελικής ύλης (m) |
10 |
| Μαξ. Σφυροκόπηση (διάμετρος х πάχος) (mm) |
Φ26×12 ((Υλικό:Q345 510N/mm2) |
| Ποντίκια ανά πλευρά |
2 |
| Δύναμη τρύπησης (kN) |
630 |
| Δύναμη σήμανσης (kN) |
630 |
|
Δύναμη κοπής (kN)
|
1800 |
| Ομάδα γραμμάτων σήμανσης |
4 |
| Αριθμός γραμμάτων ανά ομάδα |
12 |
| Μέγεθος γράμματος (mm) |
14×10×19 |
| Τρόπος κοπής |
Τρίχωμα με μονομαχία |
| Άξονες CNC |
3 |
| Ταχύτητα τροφοδοσίας γωνίας (m/min) |
80 |
| Μέθοδος ψύξης υδραυλικού συστήματος |
Ψύξη με νερό |
| Ακριβότητα επεξεργασίας |
Συμμόρφωση με την GB2694 |
| Λειτουργία προγράμματος |
Εισαγωγή από πληκτρολόγιο και διεπαφή USB |
| Μέγεθος (mm) |
28000×6500×2200 |
Σύνθεση του προϊόντος:
Η μηχανή αποτελείται κυρίως από ένα εγκάρσιο μεταφορέα, περιστρεφόμενο σύστημα φόρτωσης, μεταφορέα τροφοδοσίας, φορτηγό τροφοδοσίας CNC, μονάδα τρύπησης, μονάδα σήμανσης, μονάδα κοπής, μεταφορέα εκφόρτωσης,καθώς και υδραυλικά, ηλεκτρικά και πνευματικά συστήματα, μεταξύ άλλων συστατικών.
Χαρακτηριστικά του προϊόντος:
1. υιοθετεί τεχνολογία CNC και τροφοδοσία κινητήρα servo, που χαρακτηρίζεται από υψηλή απόδοση και σταθερή ακρίβεια του εργαστηρίου.
2Κάθε πλευρά είναι εξοπλισμένη με τρία σύνολα τρυπών και πετρωμάτων, τα οποία μπορούν να φιλοξενήσουν τρία είδη τρυπών με διαφορετικές διαμέτρους.Τα τρία σετ καλούπια μπορεί να μετακινηθεί από κοινού υπό τον έλεγχο PLC για να ρυθμίσει το χτύπημα πίσω σημάδι.
3Ο υπολογιστής είναι εξοπλισμένος με μια διεπαφή Κινέζικης/Αγγλικής γλώσσας, η οποία εξασφαλίζει εύκολη λειτουργία, και μπορεί να εμφανίζει σχέδια εργαστηρίου.και μπορεί να χρησιμοποιήσει απευθείας τα δεδομένα του προγράμματος που παράγονται από το λογισμικό του loftingΚατά την επεξεργασία προγραμμάτων, πρέπει να εισαχθεί μόνο το μέγεθος του εργασιακού υλικού, η διάμετρος της τρύπας, το πίσω σημάδι και η ποσότητα του εργασιακού υλικού.
4Η μονάδα σήμανσης υιοθετεί κλειστή δομή με εξαιρετική ακαμψία.Επιστροφή σήμανσης μπορεί να οριστεί αυθαίρετα.
5Οι κυλίνδροι τρύπησης, σήμανσης και κοπής είναι μεγαλύτερων μεγεθών, η άμαξα NC είναι ενός νέου τύπου με ενισχυμένη αντοχή και οι λαβές είναι πιο ανθεκτικές.
Τα δείγματα αυτά, τα οποία καλύπτουν κοινές προδιαγραφές και σενάρια επεξεργασίας στη βιομηχανία κεκλιμένων πύργων από χάλυβα, επιτρέπουν στους χρήστες να εξετάζουν άμεσα την ποιότητα επεξεργασίας, την ακρίβεια, την ποιότητα και την ποιότητα των εργαλείων.και χειροτεχνίαΛειτουργούν ως συγκεκριμένο σημείο αναφοράς για την αξιολόγηση των επιδόσεων και της καταλληλότητας τους για συγκεκριμένες ανάγκες παραγωγής.
Έχει σχεδιαστεί κυρίως για την τρύπανση και την τυποποίηση μεγάλου μεγέθους, υψηλής αντοχής γωνιακού χάλυβα που χρησιμοποιείται σε πύργους γραμμών μεταφοράς,και εφαρμόζεται ευρέως σε διάφορα σενάρια κατά την κατασκευή και συντήρηση υποδομών μεταφοράς ενέργειας.
Στην κατασκευή γραμμών μεταφοράς υπερυψωμένης τάσης (UHV), όπου οι πύργοι πρέπει να αντέχουν σε ακραίες καιρικές συνθήκες και σε βαριά φορτία,Αυτό το εξοπλισμό παίζει σημαντικό ρόλο στην επεξεργασία των τμημάτων ατσάλινης γωνίας που αποτελούν το κύριο πλαίσιο των πύργων.Εκτελεί με εξειδίκευση τις εργασίες τρύπησης και τυποποίησης για το γωνιακό χάλυβα που χρησιμοποιείται σε σώματα πύργου, σταυροφόρα και άλλα βασικά δομικά μέρη,διασφάλιση ακριβών διαστάσεων και ισχυρών συνδέσεων για να εξασφαλιστεί η συνολική σταθερότητα των πύργων.
