Η Έξυπνη Γραμμή Επεξεργασίας Γωνιακού Χάλυβα CNC Ενσωματώνει Αυτόματη Σήμανση και Διάτμηση
ΕφαρμογήΒιομηχανία:Το μηχάνημα είναι ο ειδικός εξοπλισμός που χρησιμοποιείται για διάτρηση, σήμανση και διάτμηση γωνιακού χάλυβα στον τομέα της βιομηχανίας πύργων γωνιακού χάλυβα.
Προδιαγραφές:
Μοντέλο
| JNC1010 |
Λειτουργίες |
| Διάτρηση, σήμανση, κοπή |
Μέγεθος γωνίας (mm) |
| ∟40×40×3～∟100×100×10 |
Μέγιστο μήκος τεμαχίου (m) |
| 10 |
Μέγιστη διάτρηση (διάμ. х πάχος) (mm) |
| Φ26×10(Υλικό:Q345 510N/mm |
2Δύναμη διάτρησης (kN)Διάτρηση ανά πλευρά |
| 2 |
Δύναμη διάτρησης (kN) |
| 630 |
Δύναμη κοπής (kN) |
| 630 |
Δύναμη κοπής (kN) |
| 1000 |
Ομάδα γραμμάτων σήμανσης |
| 4 |
Αριθμός γραμμάτων ανά ομάδα |
| 12 |
Διάσταση γράμματος (mm) |
| 14×10×19 |
Λειτουργία κοπής |
| Κοπή με μονή λεπίδα |
Άξονες CNC |
| 3 |
Ταχύτητα τροφοδοσίας γωνίας (m/min) |
| 80 |
Μέθοδος ψύξης υδραυλικού συστήματος |
| Ψύξη με νερό |
Ακρίβεια επεξεργασίας |
| Σύμφωνα με GB2694 |
Λειτουργία προγράμματος |
| Εισαγωγή μέσω πληκτρολογίου και διεπαφής USB |
Διάσταση (mm) |
| 28000×6500×2200 |
Σύνθεση προϊόντος: |

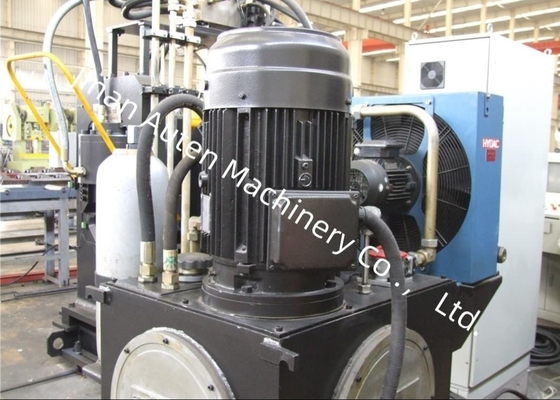

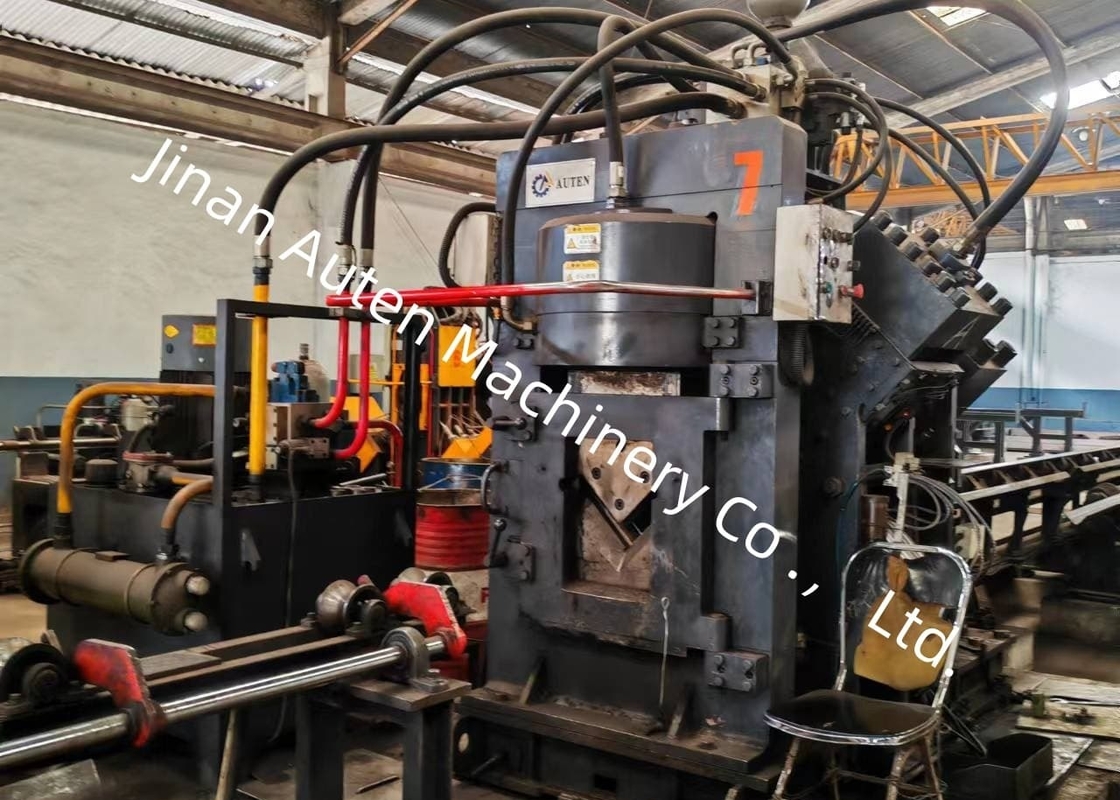

Αυτό το μηχάνημα αποτελείται κυρίως από εγκάρσιο μεταφορέα, σύστημα περιστροφικής φόρτωσης, μεταφορέα τροφοδοσίας, αμαξίδιο τροφοδοσίας CNC, μονάδα διάτρησης, μονάδα σήμανσης, μονάδα κοπής, μεταφορέα εκφόρτωσης, καθώς και υδραυλικά, ηλεκτρικά και πνευματικά συστήματα κ.λπ.
Χαρακτηριστικό προϊόντος:
1. Υιοθετήστε τεχνολογία CNC, τροφοδοσία σερβοκινητήρα, με υψηλή απόδοση, σταθερή ακρίβεια τεμαχίου. Βασικά υδραυλικά, πνευματικά και ηλεκτρικά μέρη όλα εισαγόμενα.
2. Υπάρχουν τρία σετ διάτρησης και μήτρας σε κάθε πλευρά, τα οποία μπορούν να εγκαταστήσουν τρία είδη διάτρησης με διαφορετικές διαμέτρους. Τρία σετ καλουπιών μπορούν να μετακινηθούν συνολικά, ελεγχόμενα από PLC για αλλαγή του πίσω σήματος διάτρησης.
3. Υπολογιστής με κινεζική/αγγλική διεπαφή, εύκολη λειτουργία και μπορεί να εμφανίσει το σχέδιο του τεμαχίου. Εύκολος προγραμματισμός και μπορεί να χρησιμοποιήσει απευθείας τα δεδομένα του προγράμματος που δημιουργήθηκαν από το λογισμικό lofting. Αρκεί να εισαγάγετε το μέγεθος του τεμαχίου, τη διάμετρο των οπών, το πίσω σήμα και την ποσότητα του τεμαχίου κατά την επεξεργασία του προγράμματος.
4. Το αμαξίδιο τροφοδοσίας CNC κινείται από σερβοκινητήρα. Ο φωτοηλεκτρικός κωδικοποιητής ανατροφοδοτεί τις πληροφορίες. Έλεγχος κλειστού βρόχου για εξασφάλιση υψηλής ακρίβειας τοποθέτησης.
5. Όλη η σήμανση, η διάτρηση και η διάτμηση ολοκληρώνονται αυτόματα, όλες οι τελειωμένες γωνίες μπορούν να εκφορτωθούν από πνευματική συσκευή ανατροπής, ώστε να ελαφρύνεται η ένταση εργασίας.
Είμαστε ο επαγγελματίας συνεργάτης σας στον τομέα της επεξεργασίας γωνιακού χάλυβα για υποδομές ενέργειας. Ο αυτοματοποιημένος εξοπλισμός μας λειτουργεί μέσω μιας απλής αριθμητικής διεπαφής ελέγχου και μπορεί να επεξεργαστεί αποτελεσματικά γωνιακό χάλυβα υψηλής αντοχής, εξοικονομώντας χρόνο και κόστος. Προσφέρουμε προσαρμοσμένες λύσεις για να διασφαλίσουμε την επιτυχία του έργου σας.
Μεταμορφώστε τη μέθοδο κατασκευής πύργων μετάδοσης ενέργειας με το νέας γενιάς σύστημα επεξεργασίας γωνιακού χάλυβα. Η τεχνολογία μας είναι ειδικά σχεδιασμένη για εξαιρετική ανθεκτικότητα και ακρίβεια, μεταμορφώνοντας πλήρως τον τρόπο διαχείρισης μεγάλων εξαρτημάτων υψηλής αντοχής. Το ενσωματωμένο έξυπνο σύστημα ελέγχου προσφέρει απαράμιλλη ευκολία λειτουργίας και δυνατότητες διαχείρισης δεδομένων, μειώνοντας σημαντικά τον κύκλο παραγωγής και μειώνοντας το συνολικό κόστος ιδιοκτησίας. Συνεργαστείτε μαζί μας για να θέσουμε ένα στέρεο θεμέλιο για τη μελλοντική ενεργειακή υποδομή με εξαιρετική κατασκευή.
