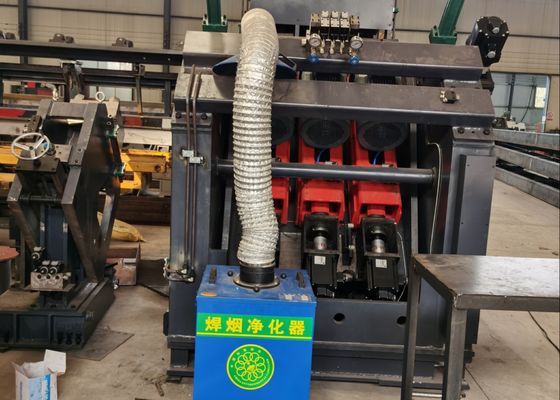

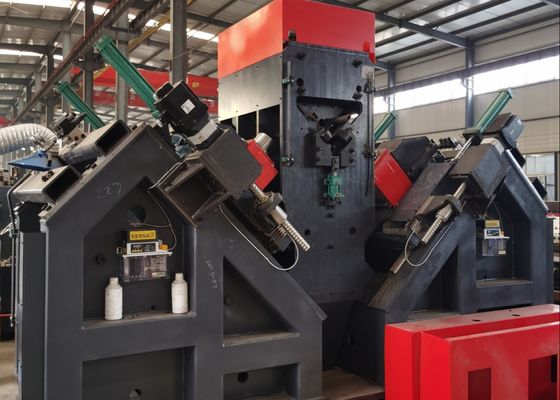

5~50ml/H κατανάλωση καυσίμου μηχανή CNC τρύπησης γωνίας και σήμανσης 1000KN δύναμη σήμανσης
Χρήση του προϊόντος:
Αυτή η γραμμή παραγωγής είναι ειδικά σχεδιασμένη για την τρυπεία και την τυποποίηση μεγάλων διαστάσεων, υψηλής αντοχής γωνιακού χάλυβα που χρησιμοποιείται σε πύργους γραμμών μεταφοράς.Όλες οι απαραίτητες τρύπες στην γωνιακή χάλυβα μπορεί να επεξεργαστεί σε αυτή τη γραμμή, παρέχοντας εξαιρετική ποιότητα τρύπας, υψηλή ακρίβεια θέσης, μαζί με εξαιρετική αποδοτικότητα παραγωγής και προηγμένες δυνατότητες αυτοματοποίησης.
Βασικές παραμέτρους:
| Σχήμα |
ADM2532 |
| Μέγεθος γωνίας ((mm) |
140*140*10~250*250*32 |
| Μέγιστο μήκος πρώτης ύλης (μ) |
14 |
| Δύναμη σήμανσης ((kN) |
1000 |
| Αριθμός ομάδας χαρακτήρων |
1 |
| Αριθμός χαρακτήρα |
18 |
| Μέγεθος χαρακτήρα (mm) |
14*10*19 |
| Πεδίο ακριβούς απόστασης (mm) |
50~220 (χωρίς βήματα) |
| Αριθμός τρυπών σε κάθε πλευρά |
3 ((2 ομάδες, 6 συνολικά) |
| Αριθμός λεπίδων από κάθε πλευρά |
3 |
|
Στρίψιμο σπινδέλου γεωτρήσεις
|
BT2ορισμός |
| Μέγιστη διάμετρος γεώτρησης (mm) |
Φ40 |
| Μέγιστη ταχύτητα περιστροφής σπινθήρα ((r/min) |
6000 |
| Μονάδα ψύξης τρυπών |
MQL 360-2 ((απόψυξη σε ξηρό) |
| Δυνατότητα αποθήκευσης πετρελαίου μονάδας ψύξης |
2 λίτρα |
| Έλαιο κοπής |
Μικροελαία κοπής με βάση τα φυτικά έλαια ((2000-25) |
| κατανάλωση καυσίμου |
5 ~ 50 ml/h |
| Τύπος κίνησης τροχοφόρου CNC |
Σερβοκινητήρας εναλλασσόμενου ρεύματος, κίνηση στηρίγματος και πινίων |
| Μέγιστη ταχύτητα τροφοδοσίας γωνίας ((m/min) |
40 |
| Μέθοδος οδήγησης κίνησης ευθυγράμμισης με τον άξονα AB |
Οδηγός γραμμικής κίνησης;Σερβοκινητήρας εναλλασσόμενου ρεύματος;Στροφή μπάλας |
| Μέγιστη ταχύτητα οδήγησης της κεφαλής τρυπάνισης του skateboard ((m/min) |
10 |
| Τύπος κινητήρα κεφαλής γεώτρησης |
Οδηγός γραμμικής κίνησης;Σερβοκινητήρας εναλλασσόμενου ρεύματος;Στροφή μπάλας |
| Μέγιστη ταχύτητα τροφοδοσίας της κεφαλής γεώτρησης ((m/min) |
14 |
| Μέθοδος λειτουργίας του βραχίονα τροφοδοτικού τροχόσπιτου |
Τύπος κατακόρυφης ανύψωσης |
| Αριθμός κυλίνδρων ανατροπής στην πλευρά της εκφόρτωσης |
4 |
| Μέθοδος ψύξης υδραυλικού σταθμού |
Ψύξη αέρα |
| Αριθμός αξόνων CNC |
9 |
| Πίεση αέρα ((MPa) |
1 |
| Συνολική ισχύς |
Περίπου 150KW |
Χαρακτηριστικά του προϊόντος:
1Υψηλό επίπεδο αυτοματισμού
Η γραμμή παραγωγής είναι εξοπλισμένη με αυτόματη συσκευή φόρτωσης (που περιλαμβάνει ένα εγκάρσιο κανάλι τροφοδοσίας και ένα περιστρεφόμενο ράφι φόρτωσης), μια αυτόματη συσκευή εκφόρτωσης και μια αυτόματη συσκευή τροφοδοσίας.Όλες οι τρύπες και οι σημειώσεις ποιότητας χάλυβα στο γωνιακό χάλυβα μπορούν να ολοκληρωθούν σε ένα μόνο πέρασμα μέσω της γραμμής παραγωγής· δεν απαιτείται χειροκίνητη παρέμβαση κατά τη διάρκεια της διαδικασίας επεξεργασίας· αυτό μειώνει αποτελεσματικά την ένταση εργασίας των χειριστών.
2. Διαμόρφωση και λειτουργία μονάδας πληκτρολόγησης
Η μονάδα τυπογραφίας έχει κλειστή δομή, υψηλή αντοχή και σταθερές επιδόσεις.και ένα κιβώτιο χαρακτήρων με υδραυλικό κινητήρα για την κεφαλή της πρέσαςΣύμφωνα με τις οδηγίες του υπολογιστή, οι εργασίες εκτύπωσης εκτελούνται στις θέσεις που καθορίζονται στο σχέδιο.επιπλέον ενσωματώνεται μηχανισμός χειροκίνητης ρύθμισηςΧρησιμοποιώντας αυτόν τον μηχανισμό, μπορεί να ρυθμιστεί η θέση προς τα κάτω του κινούμενου κρεβατιού (δηλαδή η θέση του κεφαλιού του χαρακτήρα),που επιτρέπουν την προσαρμογή σε θέσεις τυποποίησης από γωνιακό χάλυβα με διαφορετικές προδιαγραφές.
3. Διαμόρφωση και προστασία σπινδέλου γεωτρήσεων
Ο σπινδύλος γεώτρησης είναι εξοπλισμένος με μηχανισμό αυτοματοποιημένου σφραγίσματος εργαλείου με δίσκο και υδραυλικό κύλινδρο για την απελευθέρωση του εργαλείου, γεγονός που επιτρέπει την εύκολη αντικατάσταση του ράβδου του εργαλείου.Το μπροστινό τμήμα του σπινδέλου υιοθετεί μια δομή προστασίας σφραγίδας λαβύρινθου και ένα αδιάβροχο σχέδιο, και είναι εφοδιασμένη με συσκευή αεραγωγού· αυτές οι διαμορφώσεις αποτρέπουν αποτελεσματικά τη διείσδυση του υγρού κοπής στο εσωτερικό του σπινδέλου,διασφάλιση της σταθερής λειτουργίας του σπινδέλου και της παρατεταμένης ζωής.
4Η διαδικασία κατασκευής τρύπων παρέχει υψηλή ακρίβεια θέσης. Η συσκευή τροφοδοσίας αυτής της γραμμής παραγωγής τροφοδοτείται από έναν κινητήρα servo και χρησιμοποιεί ένα σύστημα μεταφοράς γρανάζας.Είναι επιπλέον εξοπλισμένο με ένα σύνολο ανίχνευσης γρανάζιας και έναν κωδικοποιητή ανίχνευσης θέσης για ανατροφοδότηση ακρίβειας θέσης, σχηματίζοντας έναν πλήρη μηχανισμό ελέγχου κλειστού κυκλώματος για να εξασφαλίζεται συνεπής ακρίβεια τροφοδοσίας.
Τα δείγματα αυτά καλύπτουν μια σειρά από κοινές προδιαγραφές και μοτίβα τρυπών από γωνιακό χάλυβα που εφαρμόζεται σε πύργους γραμμών μεταφοράς.Επιτρέπει στους πιθανούς χρήστες ή επιθεωρητές να επαληθεύουν οπτικά τις λειτουργικές επιδόσεις του εξοπλισμού, παρέχοντας έτσι συγκεκριμένες και διαισθητικές αναφορές για την αξιολόγηση του κατά πόσον ο εξοπλισμός πληροί τις πρακτικές απαιτήσεις παραγωγής της κατασκευής πύργων γραμμών μεταφοράς.
In the construction of ultra-high voltage (UHV) transmission lines—where towers are required to withstand extreme weather conditions and heavy loads—this equipment assumes a pivotal role in processing the angle steel components that constitute the main framework of the towersΕκπληρώνει αποτελεσματικά τα καθήκοντα τρύπησης και τυποποίησης για το ατσάλι γωνίας που εφαρμόζεται σε σώματα πύργου, σταυροφόρα και άλλα βασικά δομικά μέρη,διασφάλιση ακριβούς διαμετρικής ακρίβειας και ισχυρών συνδέσεων για τη διασφάλιση της συνολικής σταθερότητας των πύργων.
