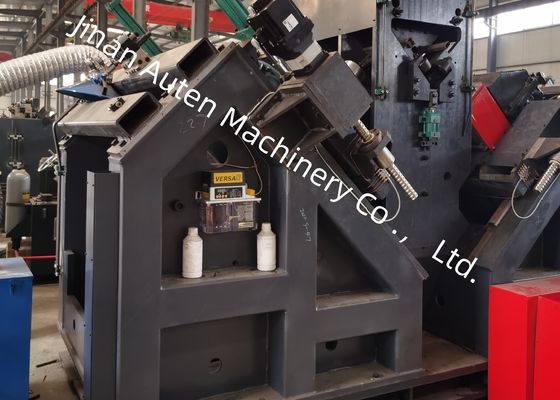

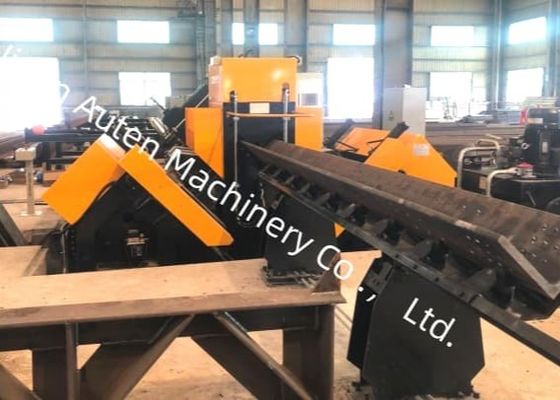

2 Ομάδες, Σύνολο 6 Τρυπάνια, Μηχανή Διάτρησης Γωνίας CNC, Μέγιστη Ταχύτητα Τροφοδοσίας Γωνίας 40m/Min
Χρήση Προϊόντος:
Αυτή η γραμμή παραγωγής είναι ειδικά σχεδιασμένη για τη διάτρηση και τη σφράγιση γωνιακού χάλυβα μεγάλων διαστάσεων, υψηλής αντοχής, που χρησιμοποιείται σε πύργους γραμμών μεταφοράς. Όλες οι απαιτούμενες οπές στον γωνιακό χάλυβα μπορούν να μηχανουργηθούν σε αυτή τη γραμμή, προσφέροντας ανώτερη ποιότητα οπών, υψηλή ακρίβεια θέσης, καθώς και εξαιρετική απόδοση παραγωγής και προηγμένη απόδοση αυτοματισμού.
Κύριες παράμετροι:
| Μοντέλο |
ADM2532 |
| Μέγεθος γωνίας (mm) |
140*140*10~250*250*32 |
| Μέγιστο μήκος πρώτης ύλης (m) |
14 |
| Δύναμη σήμανσης (kN) |
1000 |
| Αριθμός ομάδας χαρακτήρων |
1 |
| Αριθμός χαρακτήρων |
18 |
| Μέγεθος χαρακτήρα (mm) |
14*10*19 |
| Εύρος ακριβούς απόστασης (mm) |
50~220 (Αβαθμίδωτο) |
| Αριθμός τρυπανιών σε κάθε πλευρά |
3 (2 ομάδες, σύνολο 6) |
| Αριθμός λεπίδων σε κάθε πλευρά |
3 |
|
Κωνικότητα ατράκτου διάτρησης
|
BT40 |
| Μέγιστη διάμετρος διάτρησης (mm) |
Φ40 |
| Μέγιστη ταχύτητα περιστροφής ατράκτου (r/min) |
6000 |
| Μονάδα ψύξης τρυπανιού |
MQL 360-2 (Ξηρή ψύξη) |
| Χωρητικότητα αποθήκευσης λαδιού ψύξης |
2L |
| Λάδι κοπής |
Μικρο-λάδια κοπής με βάση φυτικά έλαια (2000-25) |
| Κατανάλωση καυσίμου |
5~50ml/h |
| Τύπος κίνησης τρόλεϊ CNC |
Κινητήρας AC servo, οδήγηση με γρανάζι και κρεμαγιέρα |
| Μέγιστη ταχύτητα τροφοδοσίας γωνίας (m/min) |
40 |
| Μέθοδος κίνησης κίνησης ευθυγράμμισης άξονα AB |
Γραμμικός οδηγός κίνησης; Κινητήρας AC servo; Βίδα σφαιρών Δευτερεύουσα οδήγηση |
| Μέγιστη ταχύτητα διαδρομής skateboard κεφαλής διάτρησης (m/min) |
10 |
| Τύπος κίνησης κεφαλής διάτρησης |
Γραμμικός οδηγός κίνησης; Κινητήρας AC servo; Βίδα σφαιρών Δευτερεύουσα οδήγηση |
| Μέγιστη ταχύτητα τροφοδοσίας κεφαλής διάτρησης (m/min) |
14 |
| Μέθοδος εργασίας βραχίονα τροφοδότη τρόλεϊ |
Τύπος κάθετης ανύψωσης |
| Αριθμός κυλίνδρων ανατροπής στην πλευρά εκφόρτισης |
4 |
| Μέθοδος ψύξης υδραυλικού σταθμού |
Ψύξη αέρα |
| Αριθμός αξόνων CNC |
9 |
| Πίεση αέρα (MPa) |
1 |
| Συνολική ισχύς |
Περίπου 150KW |
Χαρακτηριστικά Προϊόντος:
1. Υψηλό Επίπεδο Αυτοματισμού
Η γραμμή παραγωγής είναι εξοπλισμένη με μια αυτόματη συσκευή φόρτωσης (συμπεριλαμβανομένου ενός εγκάρσιου καναλιού τροφοδοσίας και ενός περιστρεφόμενου πλαισίου φόρτωσης), μια αυτόματη συσκευή εκφόρτωσης και μια αυτόματη συσκευή τροφοδοσίας. Όλες οι οπές και οι σημάνσεις χάλυβα στον γωνιακό χάλυβα μπορούν να υποβληθούν σε επεξεργασία σε ένα μόνο πέρασμα μέσω της γραμμής παραγωγής και ολόκληρη η διαδικασία μηχανουργικής κατεργασίας εξαλείφει την ανάγκη για χειροκίνητη παρέμβαση —αυτό μειώνει σημαντικά την ένταση εργασίας των εργαζομένων.
(1) Η ποιότητα συγκόλλησης κάθε συγκολλημένου εξαρτήματος του εξοπλισμού συμμορφώνεται με τις σχετικές προδιαγραφές του JB/T8609 και το μήκος και η απόσταση των διακοπτόμενων συγκολλήσεων διατηρούνται σταθερά.
(2) Τα σφυρήλατα εξαρτήματα πρέπει να είναι απαλλαγμένα από ελαττώματα όπως διαχωρισμός στρώσεων, πτυχώσεις, ρωγμές, τρύπες άμμου και τρύπες αέρα.
2. Διαμόρφωση & Απόδοση Μονάδας Πληκτρολόγησης
Η μονάδα πληκτρολόγησης υιοθετεί μια δομή κλειστού πλαισίου, με υψηλή αντοχή και σταθερή απόδοση πλαισίου. Η μονάδα εκτύπωσης είναι εξοπλισμένη με βάση στήριξης (στερεωμένη στη βάση του μηχανήματος), ένα κινητό κρεβάτι και ένα υδραυλικό κιβώτιο χαρακτήρων κεφαλής πρέσας. Εκτελεί εκτύπωση στις θέσεις που καθορίζονται στο σχέδιο σύμφωνα με τις οδηγίες του υπολογιστή.
Για να επεκταθεί το εύρος επεξεργασίας του μηχανήματος, ενσωματώνεται επιπλέον ένας μηχανισμός χειροκίνητης ρύθμισης. Χρησιμοποιώντας αυτόν τον μηχανισμό, η κάτω θέση του κινητού πλαισίου (δηλαδή, η θέση της κεφαλής χαρακτήρων) μπορεί να ρυθμιστεί, επιτρέποντας την προσαρμογή στις θέσεις πληκτρολόγησης γωνιακού χάλυβα με διαφορετικές προδιαγραφές.
Αυτά τα δείγματα καλύπτουν μια σειρά από κοινές προδιαγραφές και μοτίβα οπών γωνιακού χάλυβα που χρησιμοποιούνται σε πύργους γραμμών μεταφοράς. Επιτρέπουν στους πιθανούς χρήστες ή επιθεωρητές να επαληθεύσουν οπτικά την επιχειρησιακή απόδοση του εξοπλισμού, παρέχοντας έτσι συγκεκριμένες και διαισθητικές αναφορές για την αξιολόγηση του κατά πόσο ο εξοπλισμός πληροί τις πρακτικές απαιτήσεις παραγωγής της κατασκευής πύργων γραμμών μεταφοράς.
Στην κατασκευή γραμμών μεταφοράς εξαιρετικά υψηλής τάσης (UHV) —όπου οι πύργοι πρέπει να αντέχουν σε ακραία καιρικά φαινόμενα και μεγάλα φορτία—αυτός ο εξοπλισμός διαδραματίζει καθοριστικό ρόλο στην επεξεργασία εξαρτημάτων γωνιακού χάλυβα για το κύριο πλαίσιο των πύργων. Εκπληρώνει αποτελεσματικά εργασίες διάτρησης και σφράγισης για γωνιακό χάλυβα που χρησιμοποιείται σε σώματα πύργων, εγκάρσιους βραχίονες και άλλα βασικά δομικά μέρη, διασφαλίζοντας ακριβή ακρίβεια διαστάσεων και ισχυρές συνδέσεις για την προστασία της συνολικής σταθερότητας των πύργων καθ' όλη τη διάρκεια της ζωής τους.
