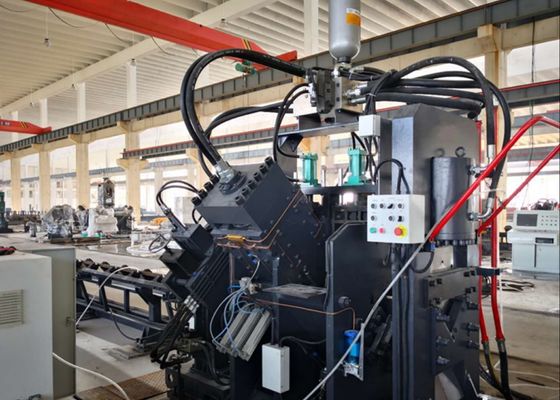

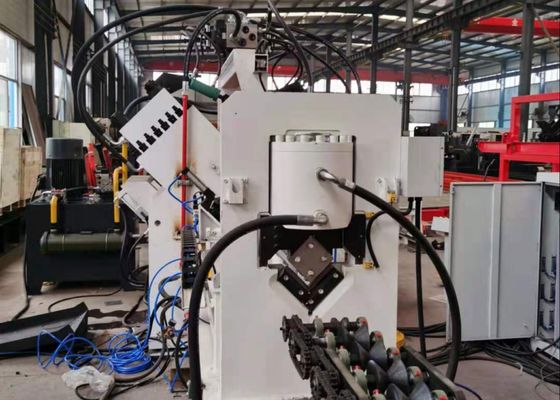

Γραμμή Εξοπλισμού Διάτρησης και Διάτμησης CNC 1000KN ∟40×40×3～∟100×100×10mm Μέγεθος Γωνίας
Εφαρμοστέα Βιομηχανία:
Αυτή η γραμμή μηχανής διάτρησης, κοπής και σήμανσης γωνίας CNC είναι μια συσκευή ειδικά σχεδιασμένη και αναπτυγμένη για τη βιομηχανία, αποκλειστικά σχεδιασμένη για την εκτέλεση εργασιών διάτρησης, σήμανσης και διάτμησης χάλυβα γωνίας υψηλής ακρίβειας. Η μηχανή διάτρησης μετάλλων γωνίας CNC είναι ειδικά προσαρμοσμένη για να καλύπτει τις βασικές απαιτήσεις επεξεργασίας της βιομηχανίας πύργων χάλυβα γωνίας—ένας τομέας όπου η ακρίβεια των εξαρτημάτων επηρεάζει άμεσα τη δομική σταθερότητα.
Προδιαγραφές:
| Μοντέλο |
JNC1010 |
| Λειτουργίες |
Διάτρηση, σήμανση, κοπή |
| Μέγεθος γωνίας (mm) |
∟40×40×3～∟100×100×10 |
| Μέγιστο μήκος τεμαχίου (m) |
12 |
| Μέγιστο μήκος τελικού (m) |
10 |
| Μέγιστη διάτρηση (διάμετρος х πάχος) (mm) |
Φ26×10(Υλικό:Q345 510N/mm2) |
| Διάτρηση ανά πλευρά |
2 |
| Δύναμη διάτρησης (kN) |
630 |
| Δύναμη σήμανσης (kN) |
630 |
| Δύναμη κοπής (kN) |
1000 |
| Ομάδα γραμμάτων σήμανσης |
4 |
| Αριθμός γραμμάτων ανά ομάδα |
12 |
| Διάσταση γράμματος (mm) |
14×10×19 |
| Λειτουργία κοπής |
Κοπή με μονή λεπίδα |
| Άξονες CNC |
3 |
| Ταχύτητα τροφοδοσίας γωνίας (m/min) |
80 |
| Μέθοδος ψύξης υδραυλικού συστήματος |
Ψύξη με νερό |
| Ακρίβεια επεξεργασίας |
Σύμφωνα με GB2694 |
| Λειτουργία προγράμματος |
Εισαγωγή μέσω πληκτρολογίου και διεπαφής USB |
| Διάσταση (mm) |
28000×6500×2200 |
Σύνθεση προϊόντος:
Αυτός ο εξοπλισμός διάτρησης, διάτμησης και σήμανσης CNC αποτελείται κυρίως από βασικές λειτουργικές μονάδες, οι οποίες περιλαμβάνουν έναν εγκάρσιο μεταφορέα, ένα περιστρεφόμενο σύστημα φόρτωσης, έναν μεταφορέα τροφοδοσίας, ένα αμαξίδιο τροφοδοσίας CNC, μια μονάδα διάτρησης, μια μονάδα σήμανσης, μια μονάδα κοπής και έναν μεταφορέα εκφόρτωσης. Η γραμμή μηχανής διάτρησης γωνιών ενσωματώνει επίσης βασικά υποστηρικτικά συστήματα—όπως υδραυλικά, ηλεκτρικά και πνευματικά συστήματα—μαζί με άλλα βοηθητικά εξαρτήματα.
Χαρακτηριστικά προϊόντος:
1. Σχεδιασμός Μονάδας Σήμανσης
Η μονάδα σήμανσης υιοθετεί μια δομή κλειστού πλαισίου με εξαιρετική ακαμψία. Τέσσερις ομάδες κουτιών χαρακτήρων είναι στερεωμένες στη μονάδα και μπορούν να επιλεγούν μέσω προγράμματος. Το σήμα αναφοράς σήμανσης μπορεί να ρυθμιστεί αυθαίρετα.
2. Ρύθμιση διάτρησης & μήτρας
Η γραμμή μηχανής σήμανσης και διάτρησης CNC είναι εξοπλισμένη σε κάθε πλευρά με τρία σετ διάτρησης και μήτρων, τα οποία μπορούν να φιλοξενήσουν τρεις τύπους διάτρησης με διαφορετικές διαμέτρους. Υπό τον έλεγχο PLC, τα τρία σετ μήτρων μπορούν να επιτύχουν σύγχρονη κίνηση για την προσαρμογή του σήματος αναφοράς διάτρησης.
3. Διεπαφή Ανθρώπου-Μηχανής & Προγραμματισμός
Ο υπολογιστής είναι διαμορφωμένος με μια κινεζική/αγγλική διεπαφή, με φιλική προς το χρήστη λειτουργία και τη δυνατότητα εμφάνισης σχεδίων τεμαχίων. Ο προγραμματισμός είναι απλοποιημένος και ο εξοπλισμός μπορεί να χρησιμοποιήσει άμεσα δεδομένα προγράμματος που δημιουργούνται από λογισμικό lofting. Κατά την επεξεργασία ενός προγράμματος, οι χρήστες χρειάζεται μόνο να εισάγουν διαστάσεις τεμαχίων, διαμέτρους οπών, σήματα αναφοράς και ποσότητες τεμαχίων.
4. Σύστημα Ελέγχου & Τροφοδοσίας
Ο εξοπλισμός διάτρησης cnc για πύργους υιοθετεί τεχνολογία CNC και τροφοδοσία με σερβοκινητήρα, παρέχοντας υψηλή λειτουργική απόδοση και σταθερή ακρίβεια τεμαχίων. Όλα τα βασικά υδραυλικά, πνευματικά και ηλεκτρικά εξαρτήματα είναι εισαγόμενα, εξασφαλίζοντας αξιόπιστη απόδοση του συστήματος.
Αυτά τα δείγματα, τα οποία καλύπτουν κοινές προδιαγραφές και σενάρια επεξεργασίας στη βιομηχανία πύργων χάλυβα γωνίας, επιτρέπουν στους χρήστες να επιθεωρήσουν άμεσα την ποιότητα επεξεργασίας, την ακρίβεια και τα πρότυπα κατασκευής του εξοπλισμού.
Στην κατασκευή γραμμών μεταφοράς υπερυψηλής τάσης (UHV)—όπου οι πύργοι απαιτείται να αντιστέκονται σε ακραίες μετεωρολογικές συνθήκες και μεγάλα φορτία—αυτός ο εξοπλισμός εκπληρώνει μια κρίσιμη λειτουργία στην επεξεργασία των εξαρτημάτων χάλυβα γωνίας που αποτελούν το κύριο πλαίσιο των πύργων. Εκτελεί αξιόπιστα εργασίες διάτρησης και σφράγισης στον χάλυβα γωνίας που εφαρμόζεται σε σώματα πύργων, εγκάρσιους βραχίονες και άλλα βασικά δομικά στοιχεία. Αυτό εγγυάται ακριβή διαστατική ακρίβεια και στιβαρές συνδέσεις, διασφαλίζοντας έτσι τη συνολική σταθερότητα των πύργων.
