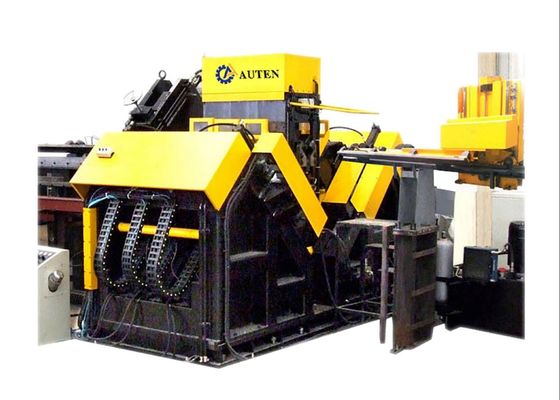

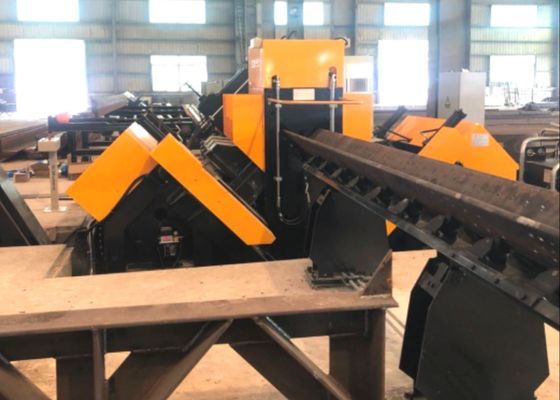

Μοντέλο ADM2532 CNC Γραμμή Διάτρησης και Σήμανσης Γωνίας 50~220mm (Αβαθμίδωτη) Εύρος Ακριβούς Απόστασης
Χρήση Προϊόντος:
Αυτή η γραμμή παραγωγής διάτρησης μετάλλων CNC γωνίας είναι ειδικά σχεδιασμένη για τις διαδικασίες διάτρησης και σφράγισης γωνιακού χάλυβα μεγάλων διαστάσεων, υψηλής αντοχής, που χρησιμοποιείται ειδικά σε πύργους γραμμών μεταφοράς. Όλες οι απαραίτητες οπές στον γωνιακό χάλυβα μπορούν να υποβληθούν σε μηχανική κατεργασία ακριβείας σε αυτή τη γραμμή, η οποία προσφέρει ανώτερη ποιότητα οπών, υψηλή ακρίβεια θέσης, μαζί με εξαιρετική απόδοση παραγωγής και προηγμένη αυτοματοποιημένη λειτουργικότητα.
Κύριες παράμετροι:
| Μοντέλο |
ADM2532 |
| Μέγεθος γωνίας (mm) |
140*140*10~250*250*32 |
| Μέγιστο μήκος πρώτης ύλης (m) |
14 |
| Δύναμη σήμανσης (kN) |
1000 |
| Αριθμός ομάδας χαρακτήρων |
1 |
| Αριθμός χαρακτήρων |
18 |
| Μέγεθος χαρακτήρα (mm) |
14*10*19 |
| Εύρος ακριβούς απόστασης (mm) |
50~220 (Αβαθμίδωτη) |
| Αριθμός τρυπανιών σε κάθε πλευρά |
3 (2 ομάδες, 6 συνολικά) |
| Αριθμός λεπίδων σε κάθε πλευρά |
3 |
|
Κώνος ατράκτου διάτρησης
|
BT40 |
| Μέγιστη διάμετρος διάτρησης (mm) |
Φ40 |
| Μέγιστη ταχύτητα περιστροφής ατράκτου (r/min) |
6000 |
| Μονάδα ψύξης τρυπανιού |
MQL 360-2 (Ξηρή ψύξη) |
| Χωρητικότητα αποθήκευσης λαδιού μονάδας ψύξης |
2L |
| Λάδι κοπής |
Μικρο-λάδια κοπής με βάση το φυτικό έλαιο (2000-25) |
| κατανάλωση καυσίμου |
5~50ml/h |
| Τύπος κίνησης τρόλεϊ CNC |
Κινητήρας AC servo, οδήγηση με γρανάζι και πινιόν |
| Μέγιστη ταχύτητα τροφοδοσίας γωνίας (m/min) |
40 |
| Μέθοδος κίνησης κίνησης ευθυγράμμισης άξονα AB |
Γραμμικός οδηγός κίνησης; Κινητήρας AC servo; Βίδα σφαιρών Δευτερεύουσα οδήγηση |
| Μέγιστη ταχύτητα διαδρομής skateboard κεφαλής διάτρησης (m/min) |
10 |
| Τύπος κίνησης κεφαλής διάτρησης |
Γραμμικός οδηγός κίνησης; Κινητήρας AC servo; Βίδα σφαιρών Δευτερεύουσα οδήγηση |
| Μέγιστη ταχύτητα τροφοδοσίας κεφαλής διάτρησης (m/min) |
14 |
| Μέθοδος εργασίας βραχίονα τροφοδότη τρόλεϊ |
Τύπος κάθετης ανύψωσης |
| Αριθμός κυλίνδρων ανατροπής στην πλευρά εκφόρτισης |
4 |
| Μέθοδος ψύξης υδραυλικού σταθμού |
Ψύξη αέρα |
| Αριθμός αξόνων CNC |
9 |
| Πίεση αέρα (MPa) |
1 |
| Συνολική ισχύς |
Περίπου 150KW |
Χαρακτηριστικά Προϊόντος:
1. Διαθέτει υψηλό επίπεδο αυτοματισμού. Η γραμμή παραγωγής είναι εξοπλισμένη με ένα αυτόματο σύστημα φόρτωσης (που περιλαμβάνει ένα εγκάρσιο κανάλι τροφοδοσίας και ένα περιστρεφόμενο πλαίσιο φόρτωσης), μια αυτόματη συσκευή εκφόρτωσης και μια αυτόματη συσκευή τροφοδοσίας. Όλες οι εργασίες διάτρησης οπών και οι διαδικασίες σήμανσης σφράγισης χάλυβα σε γωνιακό χάλυβα μπορούν να ολοκληρωθούν σε ένα μόνο πέρασμα μέσω της γραμμής παραγωγής, χωρίς να απαιτείται χειροκίνητη παρέμβαση κατά την επεξεργασία. Αυτή η διαμόρφωση μειώνει σημαντικά την ένταση εργασίας για τους εργαζομένους.
2. Η γραμμή μηχανής σήμανσης γωνιών υιοθετεί μια δομή κλειστού τύπου, με υψηλή δομική αντοχή και σταθερή απόδοση λειτουργίας. Η μονάδα εκτύπωσης είναι διαμορφωμένη με μια βάση στήριξης στερεωμένη στη βάση του μηχανήματος, ένα κινητό κρεβάτι και ένα υδραυλικό κιβώτιο χαρακτήρων κεφαλής πρέσας. Σύμφωνα με τις οδηγίες που εκδίδονται από το σύστημα του υπολογιστή, οι εργασίες εκτύπωσης εκτελούνται στις θέσεις που καθορίζονται στα μηχανικά σχέδια. Για να επεκταθεί το πεδίο επεξεργασίας του μηχανήματος, έχει ενσωματωθεί επιπλέον ένας μηχανισμός χειροκίνητης ρύθμισης. Χρησιμοποιώντας αυτόν τον μηχανισμό, η κάτω θέση του κινητού σώματος (δηλαδή, η θέση της κεφαλής χαρακτήρα) μπορεί να ρυθμιστεί, επιτρέποντας την προσαρμογή στις θέσεις πληκτρολόγησης γωνιακών χαλύβδινων προϊόντων με διαφορετικές προδιαγραφές.
3. Ο εξοπλισμός διάτρησης μεταλλικών πύργων CNC επιτυγχάνει υψηλή ακρίβεια θέσης. Η συσκευή τροφοδοσίας αυτής της γραμμής παραγωγής τροφοδοτείται από έναν κινητήρα servo, με τη μετάδοση να πραγματοποιείται μέσω ενός μηχανισμού γραναζιού-ράβδου. Είναι επίσης εξοπλισμένο με ένα εξάρτημα ανίχνευσης γραναζιού-ράβδου και έναν κωδικοποιητή ανίχνευσης θέσης για ανατροφοδότηση ακρίβειας θέσης, σχηματίζοντας από κοινού ένα σύστημα ελέγχου πλήρους κλειστού βρόχου. Εν τω μεταξύ, η κίνηση της κεφαλής ισχύος διάτρησης κατά μήκος των κατευθύνσεων των δύο φλαντζών του γωνιακού χάλυβα οδηγείται από έναν κινητήρα servo και μεταδίδεται μέσω μιας βίδας σφαιρών. Αυτή η διαμόρφωση εξασφαλίζει την υψηλή ακρίβεια θέσης των οπών που κατεργάζονται σε τεμάχια γωνιακού χάλυβα.
Ο κεντρικός υπολογιστής διαθέτει μια διασύνδεση στην κινεζική γλώσσα, η οποία είναι εύκολη στη λειτουργία για τους γενικούς χειριστές. Είναι ικανό να εμφανίζει γραφικά τεμαχίων και τις διαστάσεις συντεταγμένων των θέσεων των οπών, διευκολύνοντας τις διαδικασίες επιθεώρησης. Επιπλέον, υποστηρίζει τη λήψη προγραμμάτων επεξεργασίας τεμαχίων που δημιουργούνται από ειδικό λογισμικό προγραμματισμού. Η υιοθέτηση της διαχείρισης που βασίζεται στον κεντρικό υπολογιστή απλοποιεί σημαντικά την αποθήκευση και την ανάκτηση των προγραμμάτων επεξεργασίας.
Αυτά τα δείγματα περιλαμβάνουν ένα φάσμα κοινών προδιαγραφών και μοτίβων οπών γωνιακού χάλυβα που χρησιμοποιούνται στην κατασκευή πύργων γραμμών μεταφοράς. Επιτρέπουν στους πιθανούς χρήστες ή επιθεωρητές να επικυρώσουν οπτικά την απόδοση λειτουργίας του εξοπλισμού, προσφέροντας έτσι απτές και διαισθητικές αναφορές για την αξιολόγηση του κατά πόσον ο εξοπλισμός ευθυγραμμίζεται με τις πρακτικές απαιτήσεις παραγωγής της κατασκευής πύργων γραμμών μεταφοράς.
Στην κατασκευή γραμμών μεταφοράς εξαιρετικά υψηλής τάσης (UHV) — όπου οι πύργοι μεταφοράς απαιτείται να αντέχουν σε ακραίες καιρικές συνθήκες και βαριά φορτία — αυτός ο εξοπλισμός αναλαμβάνει έναν κεντρικό ρόλο στην επεξεργασία γωνιακών χαλύβδινων εξαρτημάτων για τα κύρια φέροντα πλαίσια των πύργων. Εκπληρώνει αποτελεσματικά τις εργασίες διάτρησης και σφράγισης για γωνιακό χάλυβα που εφαρμόζεται σε σώματα πύργων, εγκάρσιους βραχίονες και άλλα κρίσιμα δομικά στοιχεία, εξασφαλίζοντας υψηλή ακρίβεια διαστάσεων και ισχυρή απόδοση σύνδεσης. Αυτό, με τη σειρά του, διασφαλίζει τη συνολική δομική σταθερότητα των πύργων μεταφοράς καθ' όλη τη διάρκεια του κύκλου ζωής τους.
