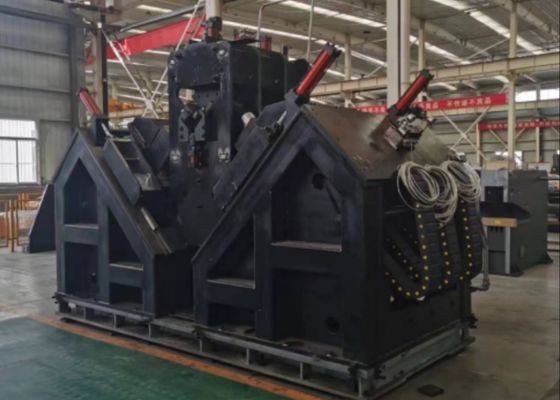

40 mm Max. Διαμέτρου τρυπήματος Μηχανή τρυπήματος μετάλλου CNC MQL 360-2 (απόψυξη σε ξηρό) Μονάδα ψύξης τρυπήματος

40 mm Max. Διαμέτρου τρυπήματος Μηχανή τρυπήματος μετάλλου CNC MQL 360-2 (απόψυξη σε ξηρό) Μονάδα ψύξης τρυπήματος

Χρήση του προϊόντος:

Αυτή η γραμμή παραγωγής τρύπησης CNC γωνιακού χάλυβα έχει αναπτυχθεί προσαρμοσμένα για τις διαδικασίες τρύπησης και τυποποίησης μεγάλου μεγέθους, υψηλής αντοχής γωνιακού χάλυβα που χρησιμοποιείται ειδικά σε πύργους γραμμών μεταφοράς.Όλες οι απαραίτητες τρύπες στο γωνιακό χάλυβα μπορούν να μηχανωθούν με ακρίβεια σε αυτή την γραμμή παραγωγής, η οποία προσφέρει εξαιρετική ποιότητα τρύπας, υψηλή ακρίβεια θέσης, καθώς και εξαιρετική αποδοτικότητα παραγωγής και προηγμένες δυνατότητες αυτοματοποίησης.

Βασικές παραμέτρους:

Χαρακτηριστικά του προϊόντος:

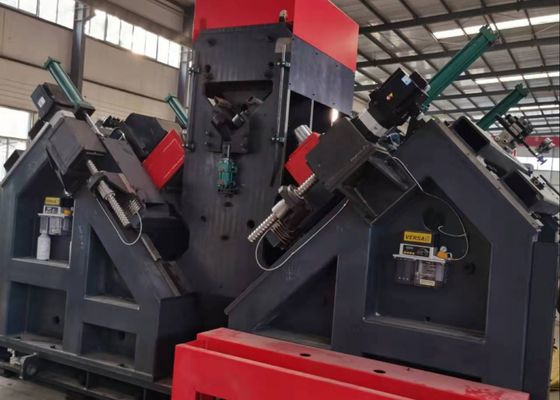

Η μονάδα τρυπήματος CNC γωνιακού μετάλλου είναι εξοπλισμένη με έξι σύνολα κεφαλιών τρυπήματος CNC, με τρία σύνολα να είναι τοποθετημένα σε κάθε μία από τις δύο φλάντζες του γωνιακού χάλυβα.Για τρύπες της ίδιας διάμετρου και της ίδιας απόστασης από την άκρη και στις δύο πλευρές του γωνιακού χάλυβα, οι αντίστοιχες κεφαλές γεώτρησης και στις δύο πλευρές μπορούν να εκτελούν ταυτόχρονες εργασίες γεώτρησης.και οι κεφαλές γεώτρησης χρησιμοποιούν τσιμεντοποιημένα τρυπάνι καρβιδίουΗ ταχύτητα κοπής των κεφαλών τρυπών φτάνει τα 200 m/min (σε αντίθεση με τα 25~35 m/min για τα συμβατικά τρυπάνια στροφής χάλυβα υψηλής ταχύτητας), επιτρέποντας εξαιρετικά γρήγορη επεξεργασία.

Ένας βοηθητικός κινητήρας οδηγεί το κεφάλι ισχύος τρυπών CNC για κινήσεις τροφοδοσίας. Η ταχεία τροφοδοσία, η τροφοδοσία εργασίας και η ταχεία ανάκαμψη του τρυπανιού ελέγχονται από το σύστημα CNC και εκτελούνται αυτόματα.Η θέση ανάσυρσης του τρυπάνι μπορεί να ρυθμιστεί μέσω του υπολογιστή οικοδεσπότη, γεγονός που μειώνει τις αδρανείς κινήσεις και βελτιώνει περαιτέρω την αποδοτικότητα της παραγωγής.Οι κατασκευασμένες τρύπες έχουν ανοχή διαμέτρου μικρότερη από 0.1 mm και επιφάνειας (Ra) μικρότερη από 6,3 μm, εξασφαλίζοντας υψηλή ποιότητα επεξεργασίας τρυπών.

(1)Ο κινητήρας σπινδέλου της μονάδας γεώτρησης υιοθετεί έναν υψηλής ποιότητας κινητήρα μετατροπέα, με μέγιστη ταχύτητα σπινδέλου έως και 6000 r/min.
(2) Η ταχύτητα τροφοδοσίας του σωλήνα γεώτρησης είναι περίπου 40 m/min (προσαρμόσιμη).
(3) Το σπινδύλιο και τα άλλα μέρη που φέρουν δύναμη κατασκευάζονται σύμφωνα με τα πρότυπα, υποβάλλονται σε σφυρηλάτηση, θερμική επεξεργασία και μη καταστροφικές δοκιμές.σκληρότητα, και αντοχή στην φθορά, καθώς και υψηλή αντοχή κατά της κόπωσης, ώστε να ανταποκρίνονται στις απαιτήσεις των μακροχρόνιων λειτουργιών τροφοδοσίας και περιστροφής.Το σπιντέλο προέρχεται από ταϊβανέζικες μάρκες όπως Jianchun ή Danquan..

(4) Για να εξασφαλιστεί η ακρίβεια λειτουργίας του εξοπλισμού, η εκτροπή του σπινδέλου πρέπει να είναι μικρότερη από το 1/1000 του εύρους σε όλες τις συνθήκες μέγιστου φορτίου.
(5)Η απόσταση τροφοδοσίας του σπινδέλου είναι εξοπλισμένη με ρυθμιζόμενη λειτουργία αντιστάθμισης.
(6)Οι διακόπτες μετακίνησης είναι εγκατεστημένοι στις ανώτερες και κατώτερες οριακές θέσεις της κολινικής κίνησης της κεφαλής ισχύος της μονάδας γεώτρησης, οι οποίες χρησιμεύουν ως διατάξεις προστασίας ορίων.
(7)Εκτός από την προστασία του διακόπτη ορίου που είναι εγκατεστημένη στην μονάδα κεφαλής ισχύος, το σύστημα ελέγχου παρέχει επίσης προστασία ήπιας οριακής θέσης για τις οριακές θέσεις του.

Τα δείγματα αυτά καλύπτουν μια σειρά από κοινές προδιαγραφές και μοτίβα τρυπών από γωνιακό χάλυβα που χρησιμοποιείται στην κατασκευή πύργων γραμμών μεταφοράς.Επιτρέπει στους πιθανούς χρήστες ή επιθεωρητές να επιβεβαιώνουν οπτικά την λειτουργική απόδοση του εξοπλισμού, παρέχοντας έτσι συγκεκριμένες και διαισθητικές αναφορές για την αξιολόγηση του κατά πόσον ο εξοπλισμός πληροί τις πρακτικές απαιτήσεις παραγωγής της κατασκευής πύργων γραμμών μεταφοράς.

In ultra-high voltage (UHV) transmission line construction—where transmission towers are required to resist extreme weather conditions and heavy loads—this equipment plays a critical role in processing angle steel components for the towers’ main load-bearing frameworksΕκτελεί αποτελεσματικά τις επεξεργασίες τρύπησης και τυποποίησης για το ατσάλι γωνίας που χρησιμοποιείται σε σώματα πύργων, σταυρωμένα χέρια και άλλα βασικά δομικά στοιχεία,διασφάλιση υψηλής διαστασιακής ακρίβειας και αξιόπιστης απόδοσης σύνδεσηςΑυτό, με τη σειρά του, προστατεύει τη συνολική δομική σταθερότητα των πύργων μετάδοσης καθ' όλη τη διάρκεια του κύκλου ζωής τους.
