Ακριβής μηχανή CNC γωνιακής γραμμής τρύπανσης και σήμανσης τρύπα εξωτερική ψύξη με τρεις άξονες CNC

Μηχανή ακριβείας CNC για διάτρηση και σήμανση γωνιακών γραμμών με εξωτερική ψύξη τρυπανιού και τρεις άξονες CNC

Χρήση προϊόντος:

Αυτή η εξατομικευμένη γραμμή παραγωγής διάτρησης γωνιακού χάλυβα CNC είναι ειδικά σχεδιασμένη για τις διαδικασίες διάτρησης και σφράγισης γωνιακού χάλυβα μεγάλων διαστάσεων, υψηλής αντοχής — ένα κρίσιμο υλικό που χρησιμοποιείται αποκλειστικά στην κατασκευή πύργων γραμμών μεταφοράς. Η γραμμή παραγωγής επιτρέπει την υψηλής ακρίβειας μηχανική κατεργασία όλων των απαιτούμενων οπών στο γωνιακό χάλυβα, προσφέροντας ανώτερη ποιότητα οπών, ακριβή ακρίβεια θέσης, εξαιρετική απόδοση παραγωγής και εξελιγμένη αυτοματοποιημένη λειτουργικότητα.

Κύριες παράμετροι:

Χαρακτηριστικά προϊόντος:

Η γραμμή παραγωγής διάτρησης γωνιακού χάλυβα CNC διακρίνεται από ένα υψηλό επίπεδο αυτοματισμού, ενσωματωμένο με ένα αυτόματο σύστημα φόρτωσης — που περιλαμβάνει ένα εγκάρσιο κανάλι τροφοδοσίας και μια περιστροφική σχάρα φόρτωσης — μια αυτόματη διάταξη εκφόρτωσης και μια αυτόματη μονάδα τροφοδοσίας υλικού. Όλες οι εργασίες διάτρησης γωνιακού χάλυβα και οι διαδικασίες σήμανσης σφράγισης χάλυβα μπορούν να ολοκληρωθούν σε μία μόνο απόδοση της γραμμής παραγωγής, χωρίς να απαιτείται χειροκίνητη παρέμβαση κατά τη φάση της μηχανικής κατεργασίας. Αυτή η διαμόρφωση μειώνει σημαντικά την ένταση εργασίας για το προσωπικό λειτουργίας.

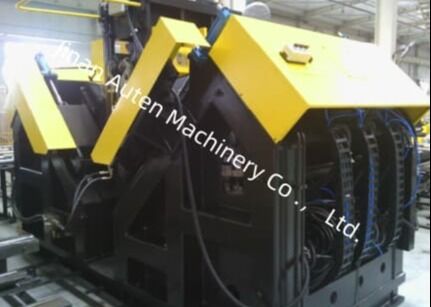

Η μονάδα σήμανσης της γραμμής παραγωγής διάτρησης και σήμανσης γωνιακού χάλυβα διαθέτει κατασκευή κλειστού πλαισίου, παρέχοντας εξαιρετική δομική ακαμψία και σταθερή λειτουργική σταθερότητα. Η διάταξη σήμανσης είναι εξοπλισμένη με μια βάση στήριξης στερεωμένη στη βάση του μηχανήματος, ένα κινητό κρεβάτι και ένα υδραυλικά ενεργοποιημένο κουτί χαρακτήρων κεφαλής πρέσας. Σύμφωνα με τις οδηγίες που μεταδίδονται από το σύστημα ελέγχου υπολογιστή, οι εργασίες σήμανσης εκτελούνται στις θέσεις που καθορίζονται στα μηχανικά σχέδια. Για να επεκταθεί το πεδίο επεξεργασίας του μηχανήματος, έχει ενσωματωθεί επιπλέον ένας μηχανισμός χειροκίνητης ρύθμισης. Χρησιμοποιώντας αυτόν τον μηχανισμό, η κατακόρυφη θέση του κινητού σώματος — δηλαδή, η θέση της κεφαλής χαρακτήρων — μπορεί να ρυθμιστεί, επιτρέποντας την προσαρμογή στις θέσεις σήμανσης των προϊόντων γωνιακού χάλυβα σε διάφορες προδιαγραφές.

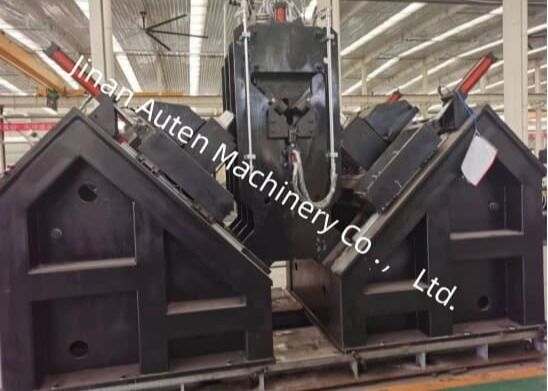

Η διαδικασία διάτρησης του εξοπλισμού διάτρησης πύργων μετάδοσης CNC επιτυγχάνει ανώτερη ακρίβεια θέσης. Ο μηχανισμός τροφοδοσίας αυτής της γραμμής παραγωγής κινείται από έναν σερβοκινητήρα, με τη μετάδοση ισχύος να πραγματοποιείται μέσω ενός συστήματος κίνησης ράβδου και πινιόν. Είναι περαιτέρω εξοπλισμένο με μια διάταξη ανίχνευσης ράβδου και πινιόν και έναν κωδικοποιητή ανίχνευσης θέσης για ανάδραση ακρίβειας θέσης, τα οποία σχηματίζουν συλλογικά μια αρχιτεκτονική ελέγχου πλήρους κλειστού βρόχου. Εν τω μεταξύ, η κίνηση της κεφαλής ισχύος διάτρησης κατά μήκος των δύο κατευθύνσεων φλάντζας του γωνιακού χάλυβα ενεργοποιείται από έναν σερβοκινητήρα και μεταδίδεται μέσω ενός μηχανισμού κοχλία σφαιρών. Αυτή η διαμόρφωση εξασφαλίζει εξαιρετική ακρίβεια θέσης των οπών που έχουν υποστεί μηχανική κατεργασία σε τεμάχια γωνιακού χάλυβα.

Ο κεντρικός υπολογιστής είναι εξοπλισμένος με μια διασύνδεση στην κινεζική γλώσσα, εξασφαλίζοντας διαισθητική λειτουργικότητα για τους γενικούς χειριστές. Διαθέτει τη λειτουργικότητα για την εμφάνιση διαγραμμάτων τεμαχίων και των διαστάσεων συντεταγμένων των θέσεων των οπών, εξορθολογίζοντας έτσι τις διαδικασίες επιθεώρησης. Επιπλέον, υποστηρίζει την εισαγωγή προγραμμάτων επεξεργασίας τεμαχίων που δημιουργούνται από επαγγελματικό λογισμικό προγραμματισμού. Η υιοθέτηση της διαχείρισης που βασίζεται στον κεντρικό υπολογιστή ενισχύει σημαντικά την αποθήκευση και την απόδοση ανάκτησης των προγραμμάτων επεξεργασίας.

Αυτά τα δείγματα δοκιμών περιλαμβάνουν ένα ολοκληρωμένο φάσμα τυπικών προδιαγραφών και διαμορφώσεων οπών για γωνιακό χάλυβα που χρησιμοποιείται στην κατασκευή πύργων γραμμών μεταφοράς. Επιτρέπουν σε πιθανούς πελάτες ή επιθεωρητές να διεξάγουν οπτική επικύρωση της λειτουργικής απόδοσης του εξοπλισμού, παρέχοντας έτσι απτές και διαισθητικές αναφορές για την αξιολόγηση του κατά πόσον ο εξοπλισμός συμμορφώνεται με τις πρακτικές απαιτήσεις παραγωγής της κατασκευής πύργων γραμμών μεταφοράς.

Σε έργα γραμμών μεταφοράς εξαιρετικά υψηλής τάσης (UHV) — όπου οι πύργοι μετάδοσης απαιτείται να αντέχουν σε σοβαρές καιρικές συνθήκες και βαρέως τύπου φορτία — αυτός ο εξοπλισμός εξυπηρετεί μια κεντρική λειτουργία στην επεξεργασία εξαρτημάτων γωνιακού χάλυβα για τα κύρια πλαίσια φόρτωσης των πύργων. Εκτελεί αποτελεσματικά εργασίες διάτρησης και σφράγισης σε γωνιακό χάλυβα που χρησιμοποιείται σε σώματα πύργων, εγκάρσιους βραχίονες και άλλα κρίσιμα δομικά στοιχεία, εξασφαλίζοντας εξαιρετική ακρίβεια διαστάσεων και αξιόπιστη ακεραιότητα σύνδεσης. Αυτό, με τη σειρά του, διατηρεί τη συνολική δομική σταθερότητα των πύργων μετάδοσης καθ' όλη τη διάρκεια του κύκλου ζωής τους.
