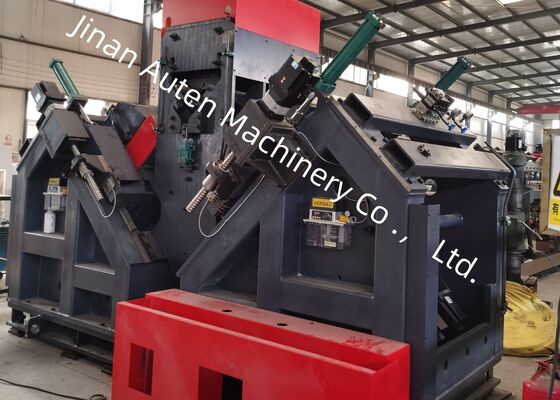

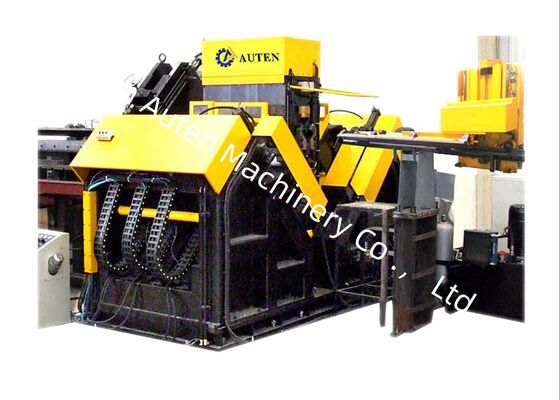

Ταχύτητα κοπής τρυπανιού 200m/λεπτό CNC γωνιακή διάτρηση και σφράγιση μεγάλου χάλυβα 9 CNC Axes
Χρήση προϊόντος:
Αυτή η προσαρμοσμένη γραμμή παραγωγής διάτρησης γωνιακού χάλυβα CNC έχει σχεδιαστεί ειδικά για τις διαδικασίες διάτρησης και σφράγισης γωνιακού χάλυβα μεγάλου μεγέθους, υψηλής αντοχής—ένα βασικό υλικό που χρησιμοποιείται αποκλειστικά στην κατασκευή πύργων γραμμών μεταφοράς. Η γραμμή παραγωγής επιτρέπει την μηχανική κατεργασία υψηλής ακρίβειας όλων των απαιτούμενων οπών σε γωνιακό χάλυβα, προσφέροντας ανώτερη ποιότητα οπών, ακριβή ακρίβεια θέσης, εξαιρετική απόδοση παραγωγής και προηγμένη αυτοματοποιημένη απόδοση.
Κύριες παράμετροι:
| Μοντέλο |
JNC2532 |
ADM2532 |
ADM3635 |
| Μέγεθος γωνίας (mm) |
100×100×10~250×250×32 |
100×100×10~360×360×35 |
| Μέγιστο μήκος τεμαχίου (m) |
14 |
| Κωνικότητα ατράκτου διάτρησης |
/ |
BT40 |
| Μέγιστη διάμετρος διάτρησης (mm) |
Ф40 |
| Ποσότητα τρυπανιού σε κάθε πλευρά (τεμ) |
3 (6 συνολικά και στις δύο πλευρές) |
| Μέγιστη ταχύτητα περιστροφής ατράκτου (r/min) |
120-560, Ρύθμιση χωρίς βαθμίδες μετατροπέα |
6000 |
| Μέγιστη ταχύτητα κοπής τρυπανιού (m/min) |
/ |
200 |
| CNC axes |
3 |
9 |
| Εύρος πίσω σήματος (mm) |
50-220 (χωρίς βαθμίδες) |
50-330 (χωρίς βαθμίδες) |
| Μέγιστη ταχύτητα τροφοδοσίας γωνίας (m/min) |
40 |
| Δύναμη σήμανσης (kN) |
1000/1200 |
| Ποσότητα ομάδας χαρακτήρων |
4 |
| Ποσότητα χαρακτήρων σε κάθε ομάδα |
18 |
| Πλευρά χαρακτήρα (mm) |
14×10×19 |
| Σύστημα ψύξης τρυπανιού |
Εξωτερική ψύξη |
Εσωτερική ψύξη ξηρού ψεκασμού αέρα |
| Λειτουργία προγραμματισμού |
Λογισμικό Lofting ή προγραμματισμός οδηγιών |
| Συνολικές διαστάσεις (m) |
32x7x2.5 |
34×8×3 |
34×8.9×3 |
Χαρακτηριστικά προϊόντος:
Η γραμμή παραγωγής διάτρησης γωνιακού χάλυβα CNC χαρακτηρίζεται από υψηλό βαθμό αυτοματισμού, ενσωματωμένη με ένα αυτόματο σύστημα φόρτωσης—που αποτελείται από ένα εγκάρσιο κανάλι τροφοδοσίας και μια περιστροφική σχάρα φόρτωσης—μια αυτόματη μονάδα εκφόρτωσης και ένα αυτόματο εξάρτημα τροφοδοσίας υλικού. Όλες οι εργασίες διάτρησης γωνιακού χάλυβα και οι διαδικασίες σήμανσης σφράγισης χάλυβα μπορούν να ολοκληρωθούν σε ένα μόνο πέρασμα μέσω της γραμμής παραγωγής, χωρίς να απαιτείται χειροκίνητη εμπλοκή κατά το στάδιο της μηχανικής κατεργασίας. Αυτή η ρύθμιση μειώνει σημαντικά την ένταση εργασίας για το προσωπικό λειτουργίας.
Η μονάδα σήμανσης της γραμμής παραγωγής διάτρησης και σήμανσης γωνιακού χάλυβα ενσωματώνει μια δομή κλειστού πλαισίου, παρέχοντας εξαιρετική δομική ακαμψία και σταθερή λειτουργική σταθερότητα. Η διάταξη σήμανσης είναι εξοπλισμένη με μια βάση κρεβατιού στερεωμένη στη βάση του μηχανήματος, ένα κινητό κρεβάτι και ένα υδραυλικά κινούμενο κουτί χαρακτήρων κεφαλής πρέσας. Σύμφωνα με τις οδηγίες που μεταδίδονται από το σύστημα ελέγχου υπολογιστή, οι εργασίες σήμανσης εκτελούνται στις θέσεις που καθορίζονται στα μηχανικά σχέδια. Για να επεκταθεί το εύρος επεξεργασίας του μηχανήματος, έχει ενσωματωθεί επιπλέον ένας μηχανισμός χειροκίνητης ρύθμισης. Χρησιμοποιώντας αυτόν τον μηχανισμό, η κατακόρυφη θέση του κινητού σώματος—δηλαδή, η θέση της κεφαλής χαρακτήρων—μπορεί να ρυθμιστεί, επιτρέποντας την προσαρμογή στις θέσεις σήμανσης των προϊόντων γωνιακού χάλυβα σε διάφορες προδιαγραφές.
Η διαδικασία διάτρησης του εξοπλισμού διάτρησης πύργων μετάδοσης CNC επιτυγχάνει ανώτερη ακρίβεια θέσης. Ο μηχανισμός τροφοδοσίας αυτής της γραμμής παραγωγής κινείται από έναν σερβοκινητήρα, με τη μετάδοση ισχύος να επιτυγχάνεται μέσω ενός συστήματος κίνησης με γρανάζια και πινιόν. Είναι περαιτέρω εξοπλισμένο με μια μονάδα ανίχνευσης γραναζιών και πινιόν και έναν κωδικοποιητή ανίχνευσης θέσης για ανατροφοδότηση ακρίβειας θέσης, τα οποία συνθέτουν συλλογικά μια δομή ελέγχου πλήρους βρόχου κλειστού κυκλώματος. Εν τω μεταξύ, η κίνηση της κεφαλής ισχύος διάτρησης κατά μήκος των δύο κατευθύνσεων φλάντζας του γωνιακού χάλυβα τροφοδοτείται από έναν σερβοκινητήρα και μεταδίδεται μέσω ενός μηχανισμού κοχλία σφαιρών. Αυτή η διαμόρφωση εξασφαλίζει εξαιρετική ακρίβεια θέσης των οπών που κατεργάζονται σε τεμάχια γωνιακού χάλυβα.
Ο κεντρικός υπολογιστής είναι εξοπλισμένος με μια διεπαφή στην κινεζική γλώσσα, εξασφαλίζοντας διαισθητική λειτουργικότητα για τους γενικούς χειριστές. Είναι προικισμένο με τη λειτουργικότητα για την εμφάνιση διαγραμμάτων τεμαχίων και τις διαστάσεις συντεταγμένων των θέσεων των οπών, βελτιστοποιώντας έτσι τις διαδικασίες επιθεώρησης. Επιπλέον, υποστηρίζει την εισαγωγή προγραμμάτων επεξεργασίας τεμαχίων που δημιουργούνται από επαγγελματικό λογισμικό προγραμματισμού. Η εφαρμογή της διαχείρισης που βασίζεται στον κεντρικό υπολογιστή ενισχύει σημαντικά την αποτελεσματικότητα της αποθήκευσης και ανάκτησης προγραμμάτων επεξεργασίας.
Αυτά τα δοκιμαστικά δείγματα καλύπτουν ένα ολοκληρωμένο φάσμα τυπικών προδιαγραφών και διαμορφώσεων οπών για γωνιακό χάλυβα που χρησιμοποιείται στην κατασκευή πύργων γραμμών μεταφοράς. Επιτρέπουν σε πιθανούς πελάτες ή επιθεωρητές να πραγματοποιούν οπτική επαλήθευση της λειτουργικής απόδοσης του εξοπλισμού, παρέχοντας έτσι συγκεκριμένες και διαισθητικές αναφορές για την αξιολόγηση του κατά πόσον ο εξοπλισμός πληροί τις πρακτικές απαιτήσεις παραγωγής της κατασκευής πύργων γραμμών μεταφοράς.
Σε έργα γραμμών μεταφοράς εξαιρετικά υψηλής τάσης (UHV)—όπου οι πύργοι μετάδοσης απαιτείται να αντέχουν σε σκληρές καιρικές συνθήκες και βαρέως τύπου φορτία—αυτός ο εξοπλισμός διαδραματίζει καθοριστικό ρόλο στην επεξεργασία εξαρτημάτων γωνιακού χάλυβα για τα κύρια πλαίσια φόρτωσης των πύργων. Πραγματοποιεί αποτελεσματικά εργασίες διάτρησης και σφράγισης σε γωνιακό χάλυβα που χρησιμοποιείται σε σώματα πύργων, βραχίονες και άλλα κρίσιμα δομικά μέρη, εξασφαλίζοντας εξαιρετική ακρίβεια διαστάσεων και αξιόπιστη ακεραιότητα σύνδεσης. Αυτό, με τη σειρά του, διατηρεί τη συνολική δομική σταθερότητα των πύργων μετάδοσης καθ' όλη τη διάρκεια του κύκλου ζωής τους.
