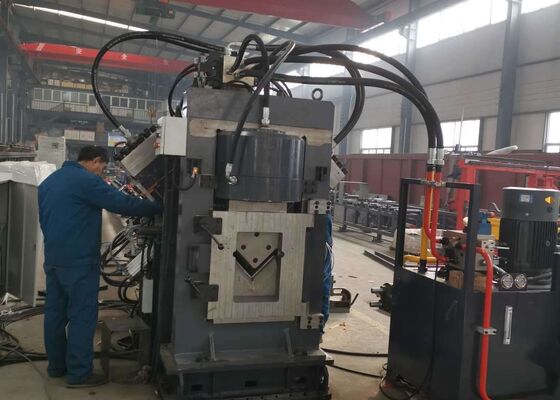

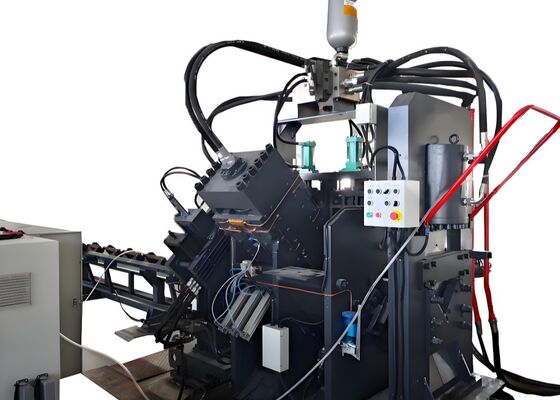

3 άξονες CNC γωνιακό χάλυβα τρυπήματος ξυριστική μηχανή 28000 * 6500 * 2200mm διάμετρος Μία λεπίδα κοπή
Εφαρμόσιμη βιομηχανία:
Αυτή η γραμμή μηχανών CNC για τρύπηση, κοπή και σήμανση γωνιών είναι ένα ειδικά κατασκευασμένο, ειδικό σύστημα για τη βιομηχανία, που έχει σχεδιαστεί με σχολαστικότητα για υψηλής ακρίβειας τρύπηση, σήμανση και κοπή σιδήρου γωνιών.Η μηχανή τρύπησης CNC γωνιακού χάλυβα είναι μοναδικά διαμορφωμένη για να καλύψει τις βασικές ανάγκες επεξεργασίας της βιομηχανίας κεκλιμένων πύργων χάλυβα, όπου η ακρίβεια των στοιχείων είναι κρίσιμη για τη διασφάλιση της δομικής ακεραιότητας και σταθερότητας.
Προδιαγραφές:
| Σχήμα |
JNC1010 |
| Εργασίες |
Σφυροκόπηση, σήμανση, κοπή |
| Μέγεθος γωνίας ((mm) |
40×40×3100×100×10 |
| Μέγιστο μήκος κενού (m) |
12 |
| Μέγιστο μήκος της τελικής ύλης (m) |
10 |
| Μαξ. Σφυροκόπηση (διάμετρος х πάχος) (mm) |
Φ26×10 ((Υλικό:Q345 510N/mm2) |
| Ποντίκια ανά πλευρά |
2 |
| Δύναμη τρύπησης (kN) |
630 |
| Δύναμη σήμανσης (kN) |
630 |
| Δύναμη κοπής (kN) |
1000 |
| Ομάδα γραμμάτων σήμανσης |
4 |
| Αριθμός γραμμάτων ανά ομάδα |
12 |
| Μέγεθος γράμματος (mm) |
14×10×19 |
| Τρόπος κοπής |
Τρίχωμα με μονομαχία |
| Άξονες CNC |
3 |
| Ταχύτητα τροφοδοσίας γωνίας (m/min) |
80 |
| Μέθοδος ψύξης υδραυλικού συστήματος |
Ψύξη με νερό |
| Ακριβότητα επεξεργασίας |
Συμμόρφωση με την GB2694 |
| Λειτουργία προγράμματος |
Εισαγωγή από πληκτρολόγιο και διεπαφή USB |
| Μέγεθος (mm) |
28000×6500×2200 |
Σύνθεση του προϊόντος:
Αυτό το σύστημα τρύπησης, κοπής και σήμανσης CNC αποτελείται κυρίως από βασικές λειτουργικές μονάδες, συμπεριλαμβανομένου ενός εγκάρσιου μεταφορέα, ενός περιστρεφόμενου μηχανισμού φόρτωσης, ενός μεταφορέα τροφοδοσίας, ενός φορτηγού τροφοδοσίας CNC,συσκευή τρύπησηςΕπιπλέον, η γραμμή της μηχανής τρύπησης γωνίας ενσωματώνει βασικά συστήματα στήριξης, όπως υδραυλικά, ηλεκτρικά,και πνευματικά συστήματα μαζί με διάφορα βοηθητικά εξαρτήματα.
Χαρακτηριστικά του προϊόντος:
1Σχεδιασμός μονάδας σήμανσης
Η μονάδα σήμανσης διαθέτει ισχυρή δομή κλειστού πλαισίου, εξασφαλίζοντας ανώτερη ακαμψία.Η θέση σήμανσης αναφοράς μπορεί να ρυθμίζεται ελεύθερα για να πληροί ειδικές απαιτήσεις.
2. Punch & Die Εγκατάσταση
Η γραμμή της μηχανής τρύπησης και κοπής CNC είναι εξοπλισμένη με τρία σύνολα τρυπών και πετρωμάτων σε κάθε πλευρά, ικανή να χειρίζεται τρεις διαφορετικές διαμέτρους τρυπών.τα τρία σύνολα των πινέλων μπορούν να κινούνται συγχρονικά για να ρυθμίζουν τη θέση αναφοράς τρύπησης κατά περίπτωση.
3Ανθρωπομηχανική διεπαφή και προγραμματισμός
Το σύστημα είναι εξοπλισμένο με δίγλωσση διεπαφή Κινέζικης/Αγγλικής γλώσσας, σχεδιασμένη για διαισθητική λειτουργία και ικανή να εμφανίζει διαγράμματα εργασιακού τμήματος.που επιτρέπει στο μηχάνημα να χρησιμοποιεί απευθείας δεδομένα προγράμματος που παράγονται από λογισμικό CADΚατά τη διάρκεια της επεξεργασίας του προγράμματος, οι χρήστες απαιτείται μόνο να εισάγουν τις διαστάσεις του εργασιακού υλικού, τις διαμέτρους τρυπών, τα σημεία αναφοράς και τις ποσότητες.
4Σύστημα ελέγχου και τροφοδοσίας
Ο εξοπλισμός τρύπησης CNC για πύργους χρησιμοποιεί προηγμένη τεχνολογία CNC και τροφοδοσία με κινητήρα servo, παρέχοντας βελτιωμένη λειτουργική απόδοση και σταθερή ακρίβεια του εργασιακού τμήματος.Όλα τα κρίσιμα υδραυλικάΤα ηλεκτρικά και τα πνευματικά εξαρτήματα προμηθεύονται από αναγνωρισμένους διεθνείς προμηθευτές, εξασφαλίζοντας την αξιόπιστη απόδοση του συστήματος.
Τα δείγματα αυτά, τα οποία αντιπροσωπεύουν κοινές προδιαγραφές και απαιτήσεις επεξεργασίας στο πλαίσιο της βιομηχανίας κεκλιμένων πύργων χάλυβα, επιτρέπουν στους χρήστες να αξιολογούν άμεσα την ποιότητα επεξεργασίας του εξοπλισμού, την ακρίβεια, την ποιότητα και την ποιότητα της επεξεργασίας.και πρότυπα κατασκευής.
Στην κατασκευή γραμμών μεταφοράς υπερυψωμένης τάσης (UHV), όπου οι πύργοι πρέπει να αντέχουν σε ακραίες καιρικές συνθήκες και σε βαριά φορτία,Ο εξοπλισμός αυτός παίζει σημαντικό ρόλο στην επεξεργασία των κατασκευαστικών στοιχείων που αποτελούν το κεντρικό πλαίσιο των πύργων.Εκτελεί με συνέπεια τις εργασίες τρύπησης και σφράγισης στον γωνιακό χάλυβα που χρησιμοποιείται σε σώματα πύργων, σταυροφόρους και άλλα κρίσιμα δομικά στοιχεία.Αυτό εξασφαλίζει ακριβή διαμετρική ακρίβεια και ισχυρές συνδέσεις, διασφαλίζοντας έτσι τη συνολική σταθερότητα των πύργων.
