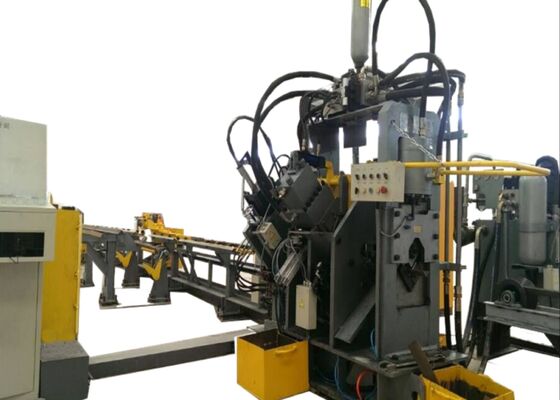

2 Γροθιές ανά Πλευρά Ανθεκτική Μηχανή Γωνιακής Γραμμής CNC 630Kn Δύναμη Διάτρησης και Σήμανσης

Μηχανή Γραμμής Γωνίας CNC Ανθεκτική 2 Γροθιές ανά Πλευρά 630Kn Δύναμη Διάτρησης και Σήμανσης


Εφαρμοστέα Βιομηχανία:

Αυτό το μηχάνημα είναι μια εξειδικευμένη, βιομηχανική λύση σχεδιασμένη αποκλειστικά για την εκτέλεση εργασιών διάτρησης, σήμανσης και διάτμησης χάλυβα γωνίας με εξαιρετική ακρίβεια. Είναι σχολαστικά σχεδιασμένο για να αντιμετωπίζει τις κύριες απαιτήσεις επεξεργασίας της βιομηχανίας πύργων χάλυβα γωνίας—μια περιοχή όπου η ακρίβεια των εξαρτημάτων είναι ζωτικής σημασίας για τη δομική ακεραιότητα. Ενσωματώνοντας βελτιστοποιημένους αλγόριθμους επεξεργασίας, το μηχάνημα εγγυάται ακριβή και αποτελεσματικό χειρισμό των εξαρτημάτων χάλυβα γωνίας, τα οποία είναι απαραίτητα για την κατασκευή πύργων, συμβάλλοντας έτσι στη σταθερή παραγωγή δομών πύργων ανώτερης ποιότητας.

Προδιαγραφές:

Σύνθεση προϊόντος:

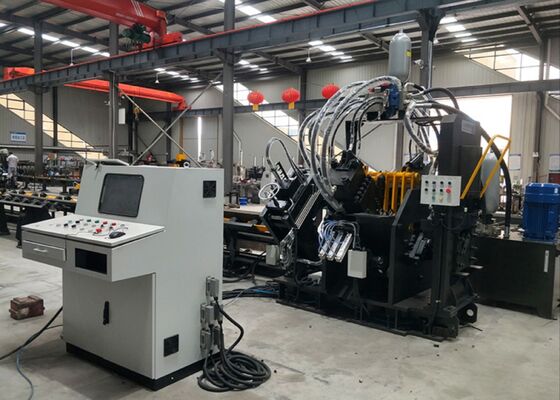

Αυτός ο εξοπλισμός είναι θεμελιωδώς δομημένος γύρω από βασικά λειτουργικά εξαρτήματα, συμπεριλαμβανομένου ενός εγκάρσιου μεταφορέα, ενός περιστρεφόμενου συστήματος φόρτωσης, ενός μεταφορέα τροφοδοσίας, ενός αμαξιδίου τροφοδοσίας CNC, μιας μονάδας διάτρησης, μιας μονάδας σήμανσης, μιας μονάδας κοπής και ενός μεταφορέα εκφόρτωσης. Επιπλέον, ενσωματώνει κρίσιμα συστήματα υποστήριξης—όπως υδραυλικά, ηλεκτρικά και πνευματικά συστήματα—μαζί με άλλα συμπληρωματικά μέρη, σχηματίζοντας ένα ολοκληρωμένο και ενσωματωμένο σύστημα επεξεργασίας που εγγυάται αξιόπιστη απόδοση.


Χαρακτηριστικά προϊόντος:

1. Σύστημα Ελέγχου & Κίνησης
Ο εξοπλισμός χρησιμοποιεί τεχνολογία CNC σε συνδυασμό με τροφοδοσία με σερβοκινητήρα, εξασφαλίζοντας βελτιωμένη λειτουργική απόδοση και σταθερή ακρίβεια τεμαχίου. Όλα τα κρίσιμα υδραυλικά, πνευματικά και ηλεκτρικά εξαρτήματα προέρχονται από αξιόπιστους διεθνείς προμηθευτές, εξασφαλίζοντας την αξιόπιστη απόδοση ολόκληρου του συστήματος.

2. Διαμόρφωση Γροθιάς & Μήτρας
Κάθε πλευρά είναι εξοπλισμένη με τρία σετ γροθιών και μητρών, ικανά να φιλοξενήσουν τρεις διακριτές διαμέτρους γροθιών. Ελεγχόμενα από PLC, αυτά τα σετ λειτουργούν συγχρονισμένα για να ρυθμίσουν το σημείο αναφοράς διάτρησης, υποστηρίζοντας έτσι ευέλικτες απαιτήσεις επεξεργασίας.

3. Διεπαφή Ανθρώπου-Μηχανής & Προγραμματισμός
Το σύστημα διαθέτει μια δίγλωσση διεπαφή Κινέζικα-Αγγλικά, διευκολύνοντας τη διαισθητική λειτουργία και υποστηρίζει την οπτικοποίηση των σχεδίων τεμαχίων. Η διαδικασία προγραμματισμού είναι απλοποιημένη, επιτρέποντας στον εξοπλισμό να επεξεργάζεται άμεσα δεδομένα προγράμματος που δημιουργούνται από λογισμικό CAD. Κατά τη ρύθμιση του προγράμματος, μόνο βασικές παράμετροι—όπως διαστάσεις τεμαχίου, διάμετρος οπής, σημεία αναφοράς και ποσότητα—πρέπει να εισαχθούν, ελαχιστοποιώντας την λειτουργική πολυπλοκότητα.

4. Αμαξίδιο Τροφοδοσίας CNC & Έλεγχος
Το αμαξίδιο τροφοδοσίας CNC τροφοδοτείται από έναν σερβοκινητήρα, με έναν φωτοηλεκτρικό κωδικοποιητή να παρέχει ανατροφοδότηση σε πραγματικό χρόνο. Ένα σύστημα ελέγχου κλειστού βρόχου χρησιμοποιείται για τη δυναμική ρύθμιση της κίνησης του αμαξιδίου, εξασφαλίζοντας ακριβή ακρίβεια τοποθέτησης καθ' όλη τη διάρκεια του κύκλου μηχανουργικής κατεργασίας.

5. Αυτοματοποιημένες Διαδικασίες & Εκφόρτωση
Οι εργασίες σήμανσης, διάτρησης και διάτμησης είναι πλήρως αυτοματοποιημένες, μειώνοντας σημαντικά την ανάγκη για χειροκίνητη παρέμβαση. Μόλις ολοκληρωθεί η επεξεργασία, όλα τα τελικά εξαρτήματα χάλυβα γωνίας εκφορτώνονται από έναν πνευματικό μηχανισμό ανατροπής, μειώνοντας αποτελεσματικά το φόρτο εργασίας του χειριστή και ενισχύοντας τη συνολική απόδοση της παραγωγής.

6. Διαμόρφωση & Λειτουργία Συστήματος Ελέγχου
Το σύστημα ελέγχου αποτελείται από έναν κεντρικό υπολογιστή, σύστημα CNC, σερβοκινητήρα, PLC, εξωτερικούς αισθητήρες ανίχνευσης και άλλα υποστηρικτικά εξαρτήματα. Οι εργασίες επεξεργασίας μπορούν να ξεκινήσουν με μια απλή εισαγωγή των διαστάσεων του τεμαχίου, απλοποιώντας τη λειτουργική διαδικασία. Επιπλέον, τα προγράμματα μπορούν να αποθηκευτούν, να επιλεγούν, να εμφανιστούν και να μεταδοθούν με βάση τα αναγνωριστικά τεμαχίων, επιτρέποντας την προσαρμόσιμη διαχείριση της παραγωγής.

7. Μονάδα Σήμανσης
Η μονάδα σήμανσης διαθέτει σχεδιασμό κλειστού πλαισίου, παρέχοντας ανώτερη ακαμψία για να εξασφαλίσει σταθερή και σταθερή απόδοση σήμανσης. Τέσσερα σετ κουτιών χαρακτήρων είναι τοποθετημένα στη μονάδα σήμανσης, με την επιλογή να ελέγχεται μέσω του προγράμματος, προσφέροντας ευέλικτες επιλογές σήμανσης. Το σημείο αναφοράς σήμανσης μπορεί να ρυθμιστεί ελεύθερα, φιλοξενώντας ένα ευρύ φάσμα απαιτήσεων επεξεργασίας.

Αυτά τα δείγματα, που αντιπροσωπεύουν τυπικές προδιαγραφές και τυπικά σενάρια επεξεργασίας εντός της βιομηχανίας πύργων χάλυβα γωνίας, επιτρέπουν στους χρήστες να αξιολογήσουν άμεσα την ποιότητα επεξεργασίας, την ακρίβεια και την κατασκευή του εξοπλισμού. Παρέχουν μια συγκεκριμένη αναφορά για την αξιολόγηση της απόδοσης του εξοπλισμού και της καταλληλότητάς του για συγκεκριμένες ανάγκες παραγωγής, υποστηρίζοντας έτσι τη λήψη αποφάσεων βάσει δεδομένων για πιθανές εφαρμογές.

Στην κατασκευή γραμμών μεταφοράς υπερυψηλής τάσης (UHV)—όπου οι πύργοι πρέπει να αντέχουν σε ακραίες καιρικές συνθήκες και σημαντικά φορτία—αυτός ο εξοπλισμός διαδραματίζει ζωτικό ρόλο στην επεξεργασία των εξαρτημάτων χάλυβα γωνίας που σχηματίζουν το κύριο πλαίσιο των πύργων. Εκτελεί σταθερά εργασίες διάτρησης και σφράγισης στον χάλυβα γωνίας που χρησιμοποιείται για τα σώματα των πύργων, τους βραχίονες και άλλα βασικά δομικά στοιχεία, εξασφαλίζοντας ακριβείς διαστάσεις και ασφαλείς συνδέσεις για τη διατήρηση της συνολικής σταθερότητας των πύργων.
