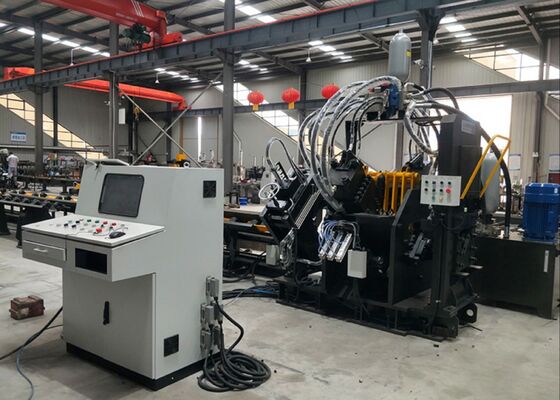

Μηχανή Γωνιακής Γραμμής CNC Ικανή για Διάτρηση, Σήμανση και Κοπή Χαλύβδινων Εξαρτημάτων 140*140mm

Μηχανή Γωνιακού Χάλυβα CNC Ικανή για Διάτρηση, Σήμανση και Κοπή Χαλύβδινων Εξαρτημάτων 140*140mm


Εφαρμοστέα Βιομηχανία:

Αυτή η μηχανή είναι μια ειδικά κατασκευασμένη, βιομηχανική λύση σχεδιασμένη αποκλειστικά για την εκτέλεση εργασιών διάτρησης, σήμανσης και διάτμησης γωνιακού χάλυβα με εξαιρετική ακρίβεια. Είναι προσεκτικά σχεδιασμένη για να καλύπτει τις βασικές απαιτήσεις επεξεργασίας της βιομηχανίας πύργων γωνιακού χάλυβα — όπου η ακρίβεια των εξαρτημάτων είναι κρίσιμη για τη διατήρηση της δομικής ακεραιότητας. Με την ενσωμάτωση βελτιστοποιημένων αλγορίθμων επεξεργασίας, η μηχανή εξασφαλίζει ακριβή και αποτελεσματικό χειρισμό των εξαρτημάτων γωνιακού χάλυβα, τα οποία είναι ζωτικής σημασίας για την κατασκευή πύργων, υποστηρίζοντας έτσι τη σταθερή παραγωγή δομών πύργων υψηλής ποιότητας.

Προδιαγραφές:

Σύνθεση προϊόντος:

Αυτός ο εξοπλισμός αποτελείται κυρίως από βασικές λειτουργικές μονάδες, συμπεριλαμβανομένου ενός εγκάρσιου μεταφορέα, ενός περιστρεφόμενου συστήματος φόρτωσης, ενός μεταφορέα τροφοδοσίας, ενός αμαξιδίου τροφοδοσίας CNC, μιας μονάδας διάτρησης, μιας μονάδας σήμανσης, μιας μονάδας κοπής και ενός μεταφορέα εκφόρτωσης. Επιπλέον, ενσωματώνει ζωτικής σημασίας συστήματα υποστήριξης — όπως υδραυλικά, ηλεκτρικά και πνευματικά εξαρτήματα — μαζί με διάφορα βοηθητικά μέρη, δημιουργώντας ένα πλήρως ενσωματωμένο σύστημα επεξεργασίας που εξασφαλίζει αξιόπιστη και αποτελεσματική απόδοση.


Χαρακτηριστικά προϊόντος:

1. Σύστημα ελέγχου & κίνησης
Ο εξοπλισμός ενσωματώνει τεχνολογία CNC σε συνδυασμό με τροφοδοσία με σερβοκινητήρα, εξασφαλίζοντας βελτιστοποιημένη λειτουργική απόδοση και σταθερή ακρίβεια των τεμαχίων. Όλα τα απαραίτητα υδραυλικά, πνευματικά και ηλεκτρικά εξαρτήματα προέρχονται από καθιερωμένους διεθνείς προμηθευτές, εξασφαλίζοντας την αξιόπιστη απόδοση ολόκληρου του συστήματος.

2. Διαμόρφωση διάτρησης & μήτρας
Κάθε πλευρά είναι εξοπλισμένη με τρία σετ διάτρησης και μήτρας, ικανά να χειριστούν τρεις διαφορετικές διαμέτρους διάτρησης. Ελεγχόμενα από PLC, αυτά τα σετ λειτουργούν σε συντονισμό για να ρυθμίσουν το σημείο αναφοράς διάτρησης, προσαρμοζόμενα έτσι σε ένα ευρύ φάσμα απαιτήσεων επεξεργασίας.

3. Διεπαφή ανθρώπου-μηχανής & προγραμματισμός
Το σύστημα είναι εξοπλισμένο με μια δίγλωσση κινεζικο-αγγλική διεπαφή, εξασφαλίζοντας φιλική προς τον χρήστη λειτουργία και υποστηρίζει την εμφάνιση σχεδίων τεμαχίων. Η ροή εργασίας προγραμματισμού είναι απλοποιημένη, επιτρέποντας στον εξοπλισμό να επεξεργάζεται άμεσα δεδομένα προγράμματος που δημιουργούνται από λογισμικό CAD. Κατά τη ρύθμιση του προγράμματος, μόνο βασικές παράμετροι — όπως διαστάσεις τεμαχίου, διάμετρος οπής, σημεία αναφοράς και ποσότητες — πρέπει να εισαχθούν, μειώνοντας την λειτουργική πολυπλοκότητα.

4. Αμαξίδιο τροφοδοσίας CNC & έλεγχος
Το αμαξίδιο τροφοδοσίας CNC κινείται από έναν σερβοκινητήρα, με έναν φωτοηλεκτρικό κωδικοποιητή να παρέχει συνεχή ανατροφοδότηση σε πραγματικό χρόνο. Ένα σύστημα ελέγχου κλειστού βρόχου χρησιμοποιείται για τη δυναμική ρύθμιση της κίνησης του αμαξιδίου, εξασφαλίζοντας ακριβή τοποθέτηση καθ' όλη τη διάρκεια της διαδικασίας μηχανουργικής κατεργασίας.

5. Αυτοματοποιημένες διαδικασίες & εκφόρτωση
Οι εργασίες σήμανσης, διάτρησης και διάτμησης είναι πλήρως αυτοματοποιημένες, ελαχιστοποιώντας σημαντικά την ανάγκη για χειροκίνητη παρέμβαση. Μετά την ολοκλήρωση της επεξεργασίας, όλα τα τελικά εξαρτήματα γωνιακού χάλυβα εκφορτώνονται μέσω ενός πνευματικού μηχανισμού ανατροπής, μειώνοντας αποτελεσματικά το φόρτο εργασίας του χειριστή και βελτιώνοντας τη συνολική απόδοση της παραγωγής.

6. Διαμόρφωση & λειτουργία συστήματος ελέγχου
Το σύστημα ελέγχου περιλαμβάνει έναν κεντρικό υπολογιστή, σύστημα CNC, σερβοκινητήρα, PLC, εξωτερικούς αισθητήρες ανίχνευσης και άλλα αναπόσπαστα εξαρτήματα. Οι εργασίες επεξεργασίας μπορούν να ξεκινήσουν με μια απλή εισαγωγή των διαστάσεων του τεμαχίου, βελτιστοποιώντας τις λειτουργικές διαδικασίες. Επιπλέον, τα προγράμματα μπορούν να αποθηκευτούν, να επιλεγούν, να εμφανιστούν και να μεταδοθούν με βάση τους αναγνωριστικούς κωδικούς τεμαχίων, διευκολύνοντας την ευέλικτη διαχείριση της παραγωγής.

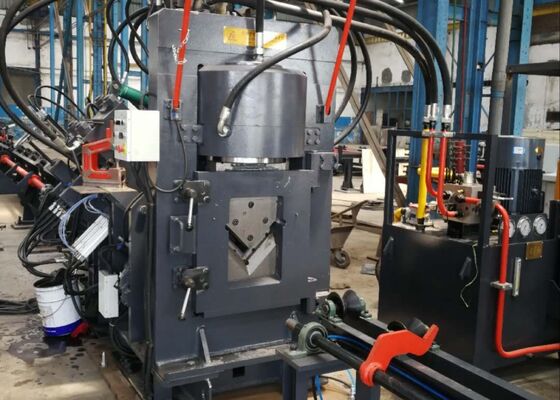

7. Μονάδα σήμανσης
Η μονάδα σήμανσης είναι σχεδιασμένη με δομή κλειστού πλαισίου, εξασφαλίζοντας εξαιρετική ακαμψία για σταθερή και συνεπή απόδοση σήμανσης. Είναι εξοπλισμένη με τέσσερα σετ κουτιών χαρακτήρων, με την επιλογή να διαχειρίζεται μέσω του προγράμματος, παρέχοντας ευέλικτες δυνατότητες σήμανσης. Το σημείο αναφοράς σήμανσης είναι πλήρως ρυθμιζόμενο, επιτρέποντάς του να καλύπτει μια ποικιλία αναγκών επεξεργασίας.

Αυτά τα δείγματα, τα οποία αντικατοπτρίζουν τυπικές προδιαγραφές και κοινά σενάρια επεξεργασίας στη βιομηχανία πύργων γωνιακού χάλυβα, επιτρέπουν στους χρήστες να αξιολογήσουν άμεσα την ποιότητα επεξεργασίας, την ακρίβεια και την δεξιοτεχνία του εξοπλισμού. Λειτουργούν ως ένα απτό σημείο αναφοράς για την αξιολόγηση της απόδοσης του εξοπλισμού και της ευθυγράμμισής του με συγκεκριμένες απαιτήσεις παραγωγής, διευκολύνοντας έτσι τη λήψη τεκμηριωμένων αποφάσεων βάσει δεδομένων για πιθανές εφαρμογές.

Στην κατασκευή γραμμών μεταφοράς υπερυψηλής τάσης (UHV) — όπου οι πύργοι απαιτείται να αντέχουν σε σοβαρές καιρικές συνθήκες και σημαντικά φορτία — αυτός ο εξοπλισμός είναι ζωτικής σημασίας για την επεξεργασία των εξαρτημάτων γωνιακού χάλυβα που σχηματίζουν το βασικό πλαίσιο των πύργων. Εκτελεί αξιόπιστα εργασίες διάτρησης και σφράγισης στον γωνιακό χάλυβα που χρησιμοποιείται για τα σώματα των πύργων, τους βραχίονες και άλλα βασικά δομικά μέρη, εξασφαλίζοντας ακριβείς διαστάσεις και ασφαλείς συνδέσεις που διατηρούν τη συνολική σταθερότητα των πύργων.
