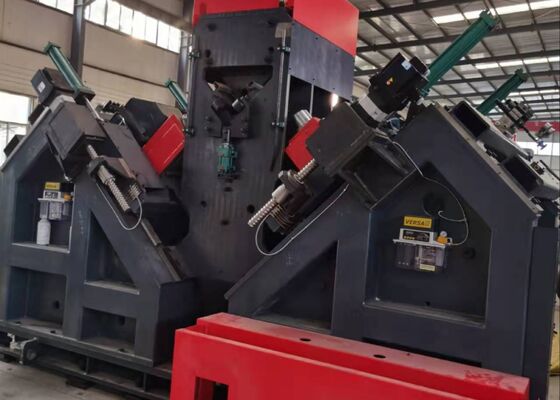

4 Ομάδες χαρακτήρων Πολυδιάστατη μηχανή τρυπήματος χάλυβα CNC γωνίας 18 χαρακτήρες ανά ομάδα
Χρήση του προϊόντος:
Η γραμμή μηχανής τρυπήματος και σήμανσης με γωνία CNC είναι σχεδιασμένη για την τρυπή και την τυποποίηση μεγάλου, υψηλής αντοχής σιδήρου με γωνία που χρησιμοποιείται σε πύργους γραμμών μεταφοράς.Αυτό το σύστημα επιτρέπει την ακριβή γεώτρηση όλων των τρυπών στο γωνιακό χάλυβαΕπιπλέον, προσφέρει βελτιωμένη παραγωγική απόδοση και υψηλό βαθμό αυτοματοποίησης.
Βασικές παραμέτρους:
| Σχήμα |
JNC2532 |
ADM2532 |
ADM3635 |
| Μέγεθος γωνίας (mm) |
100 × 100 × 10 ~ 250 × 250 × 32 |
100×100×10~360×360×35 |
| Μέγιστο μήκος κενού (m) |
14 |
| Στρίψιμο σπινδέλου γεωτρήσεις |
/ |
BT2ορισμός |
| Μέγιστη διάμετρος γεώτρησης (mm) |
Φ40 |
| Ποσότητα γεώτρησης σε κάθε πλευρά (τ.μ.) |
3 6 συνολικά και στις δύο πλευρές) |
| Η μέγιστη ταχύτητα περιστροφής του σπινθήρα (r/min) |
120-560,Αναπροσαρμογή χωρίς βήματα του μετατροπέα |
6000 |
| Μέγιστη ταχύτητα κοπής της τρυπανίδας (m/min) |
/ |
200 |
| Άξονες CNC |
3 |
9 |
| Πεδίο οπισθοχώρησης (mm) |
50-220 (χωρίς βήματα) |
50-330 (χωρίς βήματα) |
| Μέγιστη ταχύτητα τροφοδοσίας από γωνία (m/min) |
40 |
| Δύναμη σήμανσης (kN) |
1000/1200 |
| Ποσότητα ομάδας χαρακτήρων |
4 |
| Ποσότητα χαρακτήρα σε κάθε ομάδα |
18 |
| Πλευρά χαρακτήρα (mm) |
14×10×19 |
| Σύστημα ψύξης με τρυπάνι |
Εξωτερική ψύξη |
Ατμοποίηση αέρα στεγνή εσωτερική ψύξη
|
| Τρόπος προγραμματισμού |
Λογισμικό ή προγραμματισμός οδηγιών για το lofting |
| Συνολικές διαστάσεις (m) |
32x7x2.5 |
34 × 8 × 3 |
34 × 8,9 × 3 |
Χαρακτηριστικά του προϊόντος:

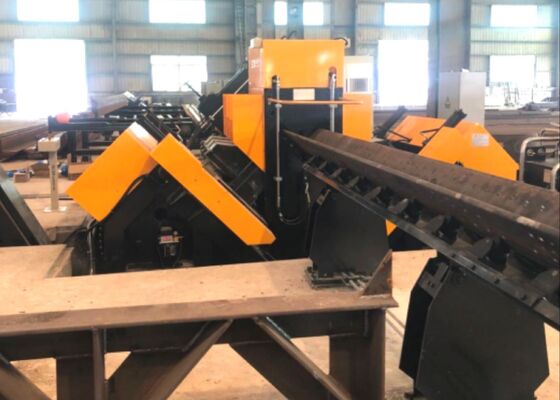

1Η γραμμή παραγωγής είναι εξοπλισμένη με αυτόματο σύστημα φόρτωσης (που ενσωματώνει ένα οριζόντιο κανάλι τροφοδοσίας και ένα περιστρεφόμενο ράφι φόρτωσης), αυτόματο σύστημα εκφόρτωσης,και αυτόματο μηχανισμό τροφοδοσίαςΌλες οι εργασίες γεώτρησης και τυποποίησης χάλυβα στο γωνιακό χάλυβα εκτελούνται σε μια ενιαία διαδικασία σε αυτή τη γραμμή.Εξάλειψη της ανάγκης χειρωνακτικής συμμετοχής και, ως εκ τούτου, σημαντική μείωση της έντασης εργασίας για τους χειριστές.
2Το σπινδύλο γεώτρησης είναι εξοπλισμένο με ένα σπινδύλο ακριβείας BT40 της Ταϊβάν (με εσωτερικό ψυκτικό), εξασφαλίζοντας εξαιρετική απόδοση και ακρίβεια γεώτρησης.Η μονάδα γεώτρησης είναι εξοπλισμένη με έξι CNC κεφαλές γεώτρησης, με τρεις τοποθετημένες σε κάθε πτέρυγα του γωνιακού χάλυβα.Τα αντίστοιχα κεφάλια και στις δύο πλευρές μπορούν ταυτόχρονα να τρυπήσουν τρύπες της ίδιας διαμέτρου και σε πανομοιότυπα διαστήματα από τα άνω άκρα των γωνιακών φτερών χάλυβα.
3Το λογισμικό είναι εξοπλισμένο με διγλωσσική διεπαφή Κινέζικης/Αγγλικής γλώσσας, εξασφαλίζοντας διαισθητική λειτουργία και τη δυνατότητα προβολής σχεδίων εργασιακού υλικού.
4Ο προγραμματισμός είναι απλός και αποτελεσματικός, οι χρήστες πρέπει μόνο να εισάγουν τις διαστάσεις του εργασιακού τμήματος, τη διάμετρο τρύπας, την απόσταση και την ποσότητα κατά τη δημιουργία του προγράμματος.Το λογισμικό CAD/CAM μπορεί να χρησιμοποιηθεί για την άμεση μετατροπή αρχείωνΤο σύστημα είναι πλήρως συμβατό με τα αρχεία NC1 που παράγονται από το λογισμικό TEKLA.
5Τα βασικά υδραυλικά, πνευματικά και ηλεκτρικά εξαρτήματα προμηθεύονται από αξιόπιστες, υψηλής απόδοσης μάρκες.
6Το σύστημα είναι ενσωματωμένο με αυτοδιάγνωση για την ανίχνευση βλάβης.
7Η μονάδα κοπής είναι διαθέσιμη ως επιλογή και χρησιμοποιεί σύστημα κοπής με δύο λεπίδες.
Τα δείγματα αυτά περιλαμβάνουν μια σειρά από τυποποιημένες προδιαγραφές και διαμορφώσεις τρυπών από γωνιακό χάλυβα που χρησιμοποιείται συνήθως στην κατασκευή πύργων γραμμών μεταφοράς.Επιτρέπει στους μελλοντικούς χρήστες ή επιθεωρητές να αξιολογούν οπτικά τις λειτουργικές επιδόσεις του εξοπλισμού, παρέχοντας σαφείς και απτές αναφορές για την αξιολόγηση του κατά πόσον ο εξοπλισμός πληροί τις πρακτικές ανάγκες παραγωγής της κατασκευής πύργων γραμμών μεταφοράς.
Στην κατασκευή γραμμών μεταφοράς υπερυψωμένης τάσης (UHV), όπου οι πύργοι μεταφοράς αντέχουν σε ακραίες καιρικές συνθήκες και σημαντικά φορτία,Ο εξοπλισμός αυτός διαδραματίζει αναπόσπαστο ρόλο στην επεξεργασία των κατασκευαστικών στοιχείων από ατσάλι γωνίας για τις κύριες δομές υποστήριξης φορτίου των πύργων- Εκτελεί αποτελεσματικά τις εργασίες τρύπησης και τυποποίησης σε ατσάλι γωνίας που χρησιμοποιείται σε σώματα πύργου, σταυροφόρα και άλλα κρίσιμα δομικά στοιχεία,διασφάλιση ακριβούς διαμετρικής ακρίβειας και αξιόπιστης απόδοσης σύνδεσηςΩς εκ τούτου, συμβάλλει στη μακροπρόθεσμη δομική ακεραιότητα και σταθερότητα των πύργων μεταφοράς καθ' όλη τη διάρκεια της λειτουργικής τους ζωής.
