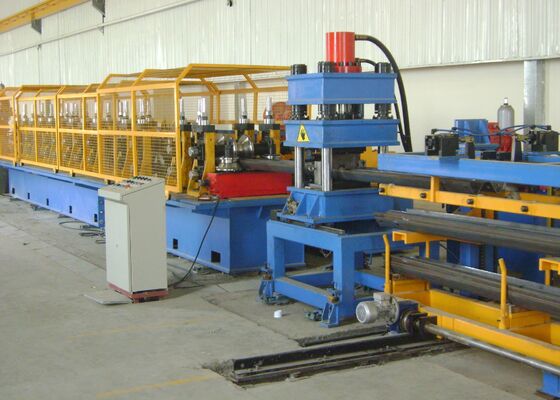

Δύο κύματα ψυχρής κάμψης για αυτοματοποιημένη γραμμή παραγωγής για χρήση σε περίφραγμα

Μοντέλο RF300 Αυτόματη Γραμμή Παραγωγής Διπλής Κυματοειδούς Ψυχρής Διαμόρφωσης για Χρήση σε Αυτοκινητόδρομους

Εισαγωγή Προϊόντος:

Γραμμή διαμόρφωσης κιγκλιδωμάτων αυτοκινητοδρόμων, γραμμή παραγωγής προστατευτικών κιγκλιδωμάτων αυτοκινητοδρόμων, γραμμή διαμόρφωσης κιγκλιδωμάτων. Μπορεί να επιτύχει την αρχική μονή λαμαρίνα πολλαπλών διεργασιών, αδιάλειπτη παραγωγή, θέτοντας ξετύλιγμα, ισοπέδωση, διάτρηση, διαμόρφωση, διάτμηση σε μία συνεχόμενη παραγωγή, έτσι ώστε η εμφάνιση του προϊόντος να είναι τυπική, η διάτρηση να είναι συνεπής και η εγκατάσταση εύκολη. Η γραμμή παραγωγής έχει υψηλή ταχύτητα παραγωγής, διάτρηση on-line και συνεχόμενη παραγωγή χύτευσης, εύκολη στη λειτουργία και χρησιμοποιεί λιγότερο εργατικό δυναμικό.

Διάταξη προϊόντος:

Σημείωση: Το σχέδιο τύπου σανίδας υπόκειται στο σχέδιο που υπογράφεται και επιβεβαιώνεται τελικά από τον αγοραστή και τον πωλητή.

Διαδικασία παραγωγής:

Η γραμμή παραγωγής λειτουργεί σύμφωνα με την ακόλουθη ροή διεργασίας: Ξετύλιγμα → Βρόχος (αποθήκευση) → Σερβο ισοπέδωση τροφοδοσίας → 315T διάτρηση (κοπή) + πρέσα διάτρησης και ενίσχυσης → ψυχρή κάμψη → εκφόρτωση

Διάταξη μονάδας και σκοπός

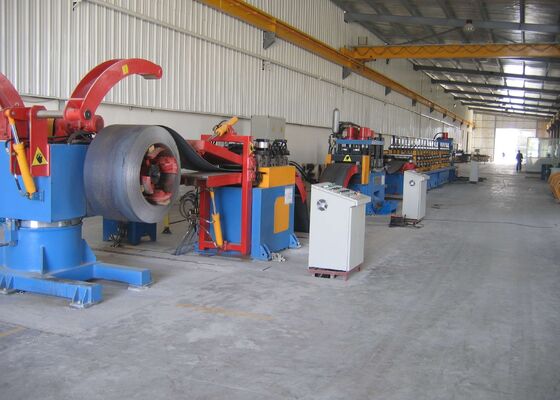

Ξετυλιχτής - 1 σετ

Ξετύλιγμα: Το μηχάνημα είναι σε λειτουργία μονής στήριξης. Ο κινητήρας κινεί τον άξονα του ξετυλιχτή για να απελευθερώσει το πηνίο και η υδραυλική ισχύς κινεί τη συσκευή τάνυσης του άξονα του ξετυλιχτή για να στερεώσει το πηνίο στον άξονα του ξετυλιχτή. Η δομή τάνυσης είναι σφηνοειδής και η κατάσταση λειτουργίας είναι σταθερή και αξιόπιστη.

Ο ξετυλιχτής είναι ένας αυτόματος ξετυλιχτής. Όταν το πηνίο είναι εγκατεστημένο στον άξονα του ξετυλιχτή, ο άξονας του ξετυλιχτή περιστρέφεται ενεργά κατά την πραγματική λειτουργία ολόκληρης της γραμμής και η ελκτική του ισχύς προέρχεται από τον κινητήρα του ξετυλιχτή. Ο ξετυλιχτής μπορεί να απελευθερώσει αυτόματα το πηνίο σύμφωνα με την ταχύτητα λειτουργίας ολόκληρης της γραμμής. Για να διασφαλιστεί η πραγματική ασφάλεια λειτουργίας του ξετυλιχτή, ο ξετυλιχτής είναι εξοπλισμένος με πνευματική συσκευή πέδησης.
Ο ξετυλιχτής περιέχει επίσης 4 διαφράγματα και έναν βραχίονα πίεσης για να αποτρέψει το χαλάρωμα του πηνίου κατά τη διάρκεια της διαδικασίας ξετυλίγματος και να διασφαλίσει την ασφάλεια του χειριστή.

Συσκευή αποθήκευσης (σιλό) - 2 σετ

Σκοπός: Χρησιμοποιείται για την αποθήκευση της διαφοράς ταχύτητας μεταξύ του ξετυλίγματος, της ισοπέδωσης και της μηχανής διάτρησης και της μηχανής διάτρησης και της μηχανής διαμόρφωσης κάμψης ρολού και για τη διόρθωση της απόκλισης. Κάνει ολόκληρη τη γραμμή να λειτουργεί ομαλά και πλήρως.

Δομή: Η συσκευή αποθήκευσης αποτελείται από δύο μέρη: κυλίνδρους τόξου και συσκευή στήριξης. Υπάρχουν τέσσερις ομάδες κυλίνδρων τόξου, οι οποίοι τοποθετούνται και στις δύο πλευρές δύο κάδων αποθήκευσης. Αποτελούνται από πλαίσια τόξου και μια ομάδα εύκαμπτων κυλίνδρων. Η επιφάνεια των κυλίνδρων είναι σκληρή επιχρωμιωμένη. Ένας φωτοηλεκτρικός διακόπτης είναι εγκατεστημένος στο λάκκο του κάδου εκφόρτωσης για τον έλεγχο της θέσης του ρολού υλικού που εισέρχεται στο λάκκο, έτσι ώστε η ταχύτητα κάθε τμήματος εργασίας να μπορεί να ταιριάξει τέλεια.

Σερβο τροφοδότης ισοπέδωσης - 1 σετ

Σκοπός: Τροφοδοτήστε το υλικό φύλλου σύμφωνα με το πραγματικό μήκος βήματος που απαιτείται για τη διάτρηση. Πολλαπλά σετ παραμέτρων τροφοδοσίας μπορούν να ρυθμιστούν ταυτόχρονα, κάτι που είναι βολικό και γρήγορο. Η ακρίβεια τροφοδοσίας είναι ακριβής χωρίς σωρευτική ανοχή.

Υιοθετεί ισοπέδωση 5 κυλίνδρων (2 κύλινδροι στο ανώτερο στρώμα, 3 κύλινδροι στο κατώτερο στρώμα, ρύθμιση βίδας), 1 ζεύγος οδηγών κυλίνδρων, πνευματική σύσφιξη των κυλίνδρων τροφοδοσίας, ρύθμιση ταχύτητας μετατροπής συχνότητας και έλεγχος ηλεκτρικού διακόπτη. Το μπροστινό μέρος της μηχανής ισοπέδωσης είναι επίσης εξοπλισμένο με τηλεσκοπική κεφαλή φτυαριού και συσκευή πίεσης για να διασφαλιστεί ότι το ρολό πρώτης ύλης εισέρχεται ομαλά και με ασφάλεια στη μηχανή ισοπέδωσης.
Δομή: Αποτελείται από ένα πλαίσιο, ένα σύστημα σύσφιξης και ένα σύστημα σερβο κίνησης.
