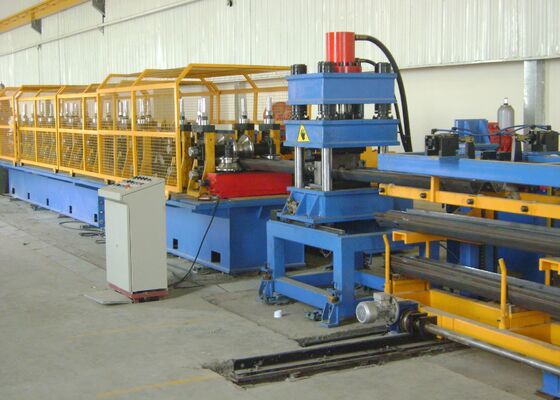

Μηχανή διαμόρφωσης κυλίνδρων με δύο κύματα αυτοκινητοδρόμου

Μηχανή διαμόρφωσης κυλίνδρων ψυχρής κάμψης για κιγκλιδώματα αυτοκινητοδρόμων δύο κυμάτων ≤500mm Πλάτος χαλύβδινης ταινίας

Εισαγωγή προϊόντος:

Γραμμή διαμόρφωσης κιγκλιδωμάτων αυτοκινητοδρόμων, γραμμή παραγωγής προστατευτικών κιγκλιδωμάτων αυτοκινητοδρόμων, γραμμή διαμόρφωσης κιγκλιδωμάτων. Μπορεί να επιτύχει το αρχικό μονό φύλλο πολλαπλών διεργασιών, αδιάλειπτη παραγωγή, να ρυθμίσει την εκτύλιξη, την ισοπέδωση, τη διάτρηση, τη διαμόρφωση, τη διάτμηση σε μία συνεχόμενη παραγωγή, έτσι ώστε η εμφάνιση του προϊόντος να είναι τυπική, η διάτρηση να είναι συνεπής και η εγκατάσταση εύκολη. Η γραμμή παραγωγής έχει υψηλή ταχύτητα παραγωγής, διάτρηση on-line και συνεχόμενη παραγωγή χύτευσης, εύκολη στη λειτουργία και χρησιμοποιεί λιγότερη εργασία.

Διαμόρφωση προϊόντος:

Σημείωση: Το σχέδιο τύπου σανίδας υπόκειται στο σχέδιο που υπογράφηκε και επιβεβαιώθηκε τελικά από τον αγοραστή και τον πωλητή.

Διαδικασία παραγωγής:

Η γραμμή παραγωγής λειτουργεί σύμφωνα με την ακόλουθη ροή διεργασίας: Εκτύλιξη → Βρόχος (αποθήκευση) → Σερβο ισοπέδωση τροφοδοσίας → Διάτρηση (κοπή) 315T + πρέσα διάτρησης και ενίσχυσης → ψυχρή κάμψη → εκφόρτωση

Ειδική υδραυλική μηχανή διάτρησης και κοπής 315T - 1 σετ
Σκοπός: Χρησιμοποιώντας μήτρες διάτρησης υψηλής ταχύτητας, μπορούν να παραχθούν διαφορετικά σχήματα οπών διάτρησης χρησιμοποιώντας διαφορετικές μήτρες σταθμών (οι μήτρες διάτρησης πρέπει να αντικατασταθούν όταν αλλάζει ο τύπος της πλάκας). Οι θέσεις διάτρησης μπορούν να ρυθμιστούν ξεχωριστά, με λογική δομή, μεγάλη διάρκεια ζωής και βολική ρύθμιση.

Το υδραυλικό σύστημα που είναι εξοπλισμένο με αυτή τη μηχανή διάτρησης είναι ειδικά ανεπτυγμένο για μηχανές διάτρησης πολλαπλών σταθμών. Η υδραυλική πρέσα υιοθετεί τη λειτουργία ελέγχου αντλίας και συσσωρευτή και υιοθετεί μια ειδική υδραυλική μονάδα ελέγχου. Έχει τα χαρακτηριστικά της γρήγορης ταχύτητας διάτρησης και του χαμηλού θορύβου και είναι εξοπλισμένο με ψύκτη για απαγωγή θερμότητας για την κάλυψη των αναγκών συνεχούς παραγωγής. (Αυτό το υδραυλικό σύστημα έχει χρησιμοποιηθεί με επιτυχία σε πολλές γραμμές παραγωγής)

Δομή: Υιοθετεί τη λειτουργία υδραυλικής πρέσας τεσσάρων στηλών, η οποία είναι οικονομική και γρήγορη. Το διάστημα διάτρησης είναι ρυθμιζόμενο στην οριζόντια κατεύθυνση της πλάκας και η αλλαγή του βήματος διάτρησης μπορεί να ολοκληρωθεί μέσω του ηλεκτρικού συστήματος ελέγχου.

Μήτρα διάτρησης και κοπής: 1 σετ

Η μηχανή διάτρησης είναι εξοπλισμένη με ένα πλήρες σετ μήτρων διάτρησης και κοπής, το οποίο μπορεί να ολοκληρώσει τη διάτρηση 18 οπών του άκρου της πλάκας κιγκλιδώματος. Οι συγκεκριμένες προδιαγραφές της μήτρας επιβεβαιώνονται τελικά με βάση τα σχέδια διάτρησης που υπογράφηκαν και επιβεβαιώθηκαν από τον αγοραστή και τον πωλητή.

Πρέσα διάτρησης ενισχυμένων οπών (συμπεριλαμβανομένου 1 σετ μήτρας διάτρησης) - 1 σετ

Αυτή η μηχανή είναι μια πρέσα τεσσάρων στηλών.
Μπορεί να διατρήσει μια ομάδα οπών ενίσχυσης 20X50 σε πλάκες κιγκλιδώματος δύο κυμάτων ταυτόχρονα.

Αυτή η μηχανή έχει δομή τεσσάρων στηλών διπλής δοκού και συνολικά 1 σταθμό εργασίας, ο οποίος μπορεί να ολοκληρώσει τη διάτρηση οπών ενίσχυσης σε πλάκες κιγκλιδώματος.
