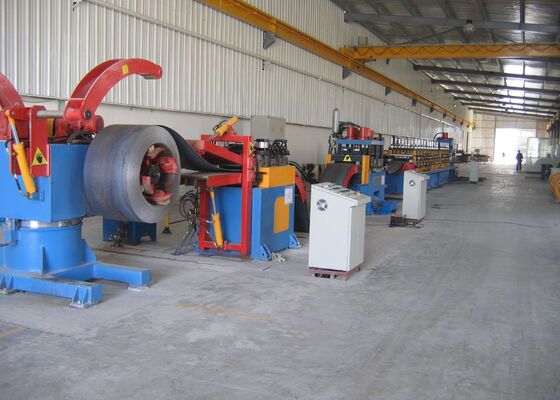

Μηχανήματα διαμόρφωσης ρολού αυτόματου κιγκλιδώματος αυτοκινητοδρόμου, εσωτερική διάμετρος πηνίου Ф508mm

Εισαγωγή προϊόντος:

Γραμμή διαμόρφωσης κιγκλιδωμάτων αυτοκινητοδρόμων, γραμμή παραγωγής προστατευτικών κιγκλιδωμάτων αυτοκινητοδρόμων, γραμμή διαμόρφωσης κιγκλιδωμάτων Μπορεί να επιτύχει το αρχικό μονό φύλλο πολλαπλών διεργασιών, αδιάλειπτη παραγωγή, ρύθμιση ξετυλίγματος, ισοπέδωσης, διάτρησης, διαμόρφωσης, διάτμησης σε μία συνεχόμενη παραγωγή, έτσι ώστε η εμφάνιση του προϊόντος να είναι τυπική, η διάτρηση να είναι συνεπής και η εγκατάσταση εύκολη. Η γραμμή παραγωγής έχει υψηλή ταχύτητα παραγωγής, διάτρηση on-line και συνεχόμενη παραγωγή χύτευσης, εύκολη στη λειτουργία και χρησιμοποιεί λιγότερη εργασία.

Διαμόρφωση προϊόντος:

Σημείωση: Το σχέδιο τύπου σανίδας υπόκειται στο σχέδιο που υπογράφηκε και επιβεβαιώθηκε τελικά από τον αγοραστή και τον πωλητή.

Διαδικασία παραγωγής:

Η γραμμή παραγωγής λειτουργεί σύμφωνα με την ακόλουθη ροή διεργασίας: Ξετύλιγμα → Βρόχος (αποθήκευση) → Σερβο ισοπέδωση τροφοδοσίας → Διάτρηση 315T (κοπή) + πρέσα διάτρησης και ενίσχυσης → ψυχρή κάμψη → εκφόρτιση

Μηχανή διαμόρφωσης ρολού - 1 σετ

Σκοπός: Χρησιμοποιείται για την επίτευξη του απαιτούμενου σχήματος διεπαφής μέσω της διαδικασίας κάμψης ρολού.

Δομή: Η μονάδα διαμόρφωσης υιοθετεί ένα ανεξάρτητο πλαίσιο (στυλ γρήγορης αλλαγής τόξου). Κινείται από κινητήρα και μειωτήρα και κινείται από ένα κιβώτιο μείωσης. Ο κύλινδρος διαμόρφωσης σχεδιάζεται από επαγγελματικό λογισμικό. Το υλικό είναι κατασκευασμένο από υψηλής ποιότητας χάλυβα καλουπιού Cr12, με σκληρότητα HRC58~62 μετά την απόσβεση (τα φυσικά χαρακτηριστικά είναι ισοδύναμα με το αμερικανικό υλικό D2). Η επιφάνεια του κυλίνδρου είναι γυαλισμένη μετά από λεπτή μηχανική κατεργασία. Ο κύλινδρος έχει υψηλή ακρίβεια και μεγάλη διάρκεια ζωής.
Ο κάτω άξονας κινείται και οι άνω και κάτω άξονες χρησιμοποιούν συγχρονισμένα γρανάζια εάν είναι απαραίτητο. Η κύρια κίνηση κινείται από ένα κιβώτιο μείωσης. Το υλικό αντικειμένου του κιβωτίου μείωσης είναι ZG45 ή συγκόλληση χαλύβδινης πλάκας.
Το εξωτερικό παξιμάδι του τόξου είναι αριστερόστροφο (κάτω άξονας) και δεξιόστροφο (άνω άξονας).

Υδραυλικό σύστημα -2 σετ

Σκοπός: 1 σετ παρέχει ισχύ για το ξετυλίξτε, το καρότσι φόρτωσης και τη μηχανή διάτρησης. το άλλο σετ παρέχει υποστήριξη ισχύος για υδραυλική κοπή.

Δομή: Υιοθετείται η δομή συνδυασμού αντλίας και συσσωρευτή και η ταχύτητα δράσης διάτρησης και διάτμησης είναι γρήγορη, γεγονός που βελτιώνει την ταχύτητα της γραμμής παραγωγής. Ο αερόψυκτος ψύκτης χρησιμοποιείται για απαγωγή θερμότητας για την κάλυψη των απαιτήσεων παραγωγής υψηλού φορτίου και υψηλής θερμοκρασίας. Αυτό το υδραυλικό σύστημα είναι ένα γρήγορο υδραυλικό σύστημα, κατάλληλο για γραμμές παραγωγής διάτρησης υψηλής ταχύτητας, κυλίνδρων οπών και διάτμησης ψυχρής κάμψης. Τα κύρια υδραυλικά εξαρτήματα είναι προϊόντα Beijing Huade.
Τα κύρια εξαρτήματα είναι: αντλία λαδιού, κινητήρας, υδραυλική βαλβίδα, ηλεκτρομαγνητική βαλβίδα, φίλτρο και δεξαμενή υδραυλικού λαδιού κ.λπ.
Το υδραυλικό σύστημα χρησιμοποιεί φίλτρο και η καθαρότητα του λαδιού είναι εγγυημένη ότι είναι 6-8 επίπεδα.

Μονάδα ηλεκτρικού ελέγχου -1 σετ

Ολόκληρη η γραμμή υιοθετεί μια λειτουργία ελέγχου ανθρώπου-μηχανής που συνδυάζει PLC και οθόνη αφής. Οι προδιαγραφές, η ποσότητα και οι παράμετροι του συστήματος των εξαρτημάτων μπορούν να ρυθμιστούν μέσω της οθόνης αφής. Πολλαπλά σύνολα οδηγιών λειτουργίας μπορούν να αποθηκευτούν ταυτόχρονα. Έχει υψηλό βαθμό αυτοματισμού και έχει λειτουργία συναγερμού σε περίπτωση ανωμαλίας στη γραμμή παραγωγής. Η λειτουργία ολόκληρης της γραμμής παραγωγής μπορεί να παρακολουθείται μέσω του συστήματος ελέγχου. Μετά από διακοπή ρεύματος ή τερματισμό λειτουργίας σε μη φυσιολογική κατάσταση, η επεξεργασία μπορεί να συνεχιστεί σύμφωνα με τις προηγουμένως καθορισμένες παραμέτρους λειτουργίας.

Περιγραφή των κύριων ηλεκτρικών εξαρτημάτων:
