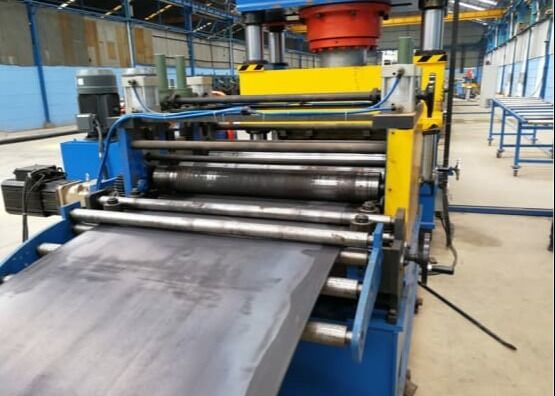

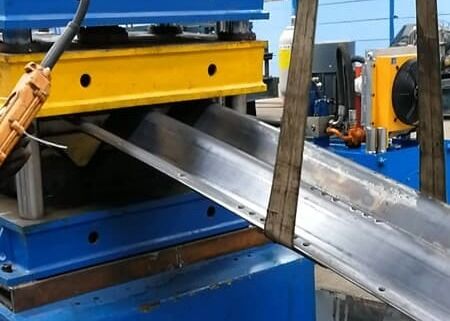

Διάταξη διαμόρφωσης κυλίνδρων με πλάκες κυλίνδρων μοντέλου DFCP150 με λειτουργία τρύπωσης

Διάταξη διαμόρφωσης κυλίνδρων με πλάκες κυλίνδρων μοντέλου DFCP150 με λειτουργία τρύπωσης

Εισαγωγή του προϊόντος:

Η γραμμή σχηματισμού κυλίνδρων κυλίνδρων κυλίνδρων μπορεί να επιτύχει το αρχικό ένα φύλλο πολλαπλών διαδικασιών, αδιάλειπτης παραγωγής, καθορισμού ξετυλίγματος, επιπέδου, τρύπησης, σχηματισμού,Τρίψιμο σε μία συνεχή παραγωγήΗ γραμμή παραγωγής έχει υψηλή ταχύτητα παραγωγής, επιγραμμική τρύπανση και συνεχή παραγωγή χύτευσης,εύκολη στη λειτουργία και χρησιμοποιεί λιγότερη εργασία.

Διαμόρφωση προϊόντος:

Σημείωση: κατά την επιβεβαίωση της παραγγελίας, και τα δύο μέρη πρέπει να υπογράψουν το σχέδιο προφίλ, το σχέδιο τρύπας και το σχέδιο του τόξου μαζί.

Διαδικασία παραγωγής:

Εναλλακτικός διακόπτης - υλικός βρόγκος ∆ημιουργός τροφοδοσίας ∆αμιουργός ∆ημιουργός βρόγκου ∆ημιουργός βρόγκος ∆ημιουργός ∆ημιουργός ∆ημιουργός ∆ημιουργός

Κύρια στοιχεία της γραμμής σχηματισμού κυλίνδρων:

Ενα σύνολο αποστροφής (συμπεριλαμβανομένου του τροχοφόρου και του βοηθητικού υποστηριστή)

Αυτό το deociler είναι μοντέλο με ένα κεφάλι, κινητήρας οδηγεί το άξονα decoiler για να ανοίξει τον ατσάλινο σπείρα και υδραυλική ενέργεια κάνουν το άξονα decoiler συσκευή επέκτασης για να κάνει το ατσάλινο σπείρα να σταθεροποιηθεί καλά στο άξονα decoiler.Η δομή του δαπανηρού μέρους είναι μοντέλο “ wedge ”. Όταν η πλήρης γραμμή είναι σε κοινή κατάσταση εργασίας, decoiler λειτουργεί αυτόματα.

Θα προστατεύσει τον χειριστή κατά τη διάρκεια της διαδικασίας εργασίας.
Ο αποστροφιστής περιλαμβάνει επίσης 4 κομμάτια πλακέτας από πρώτες ύλες, προκειμένου να διατηρηθεί ο ατσάλινος τροχός να στερεώνεται καλά στον άξονα αποστροφιστή όταν ο αποστροφιστής είναι σε λειτουργική κατάσταση.Η πλάκα μπλοκ μπορεί να εγκατασταθεί και να αφαιρεθεί κάτω σύμφωνα με τις πραγματικές απαιτήσεις εργασίας.

Στρογγυλοκίνητο:
Χρησιμοποιείται για το φόρτωμα και την εκφόρτωση ατσάλινου περιτυλίγματος από το άξονα αποσύνδεσης.υδραυλικός κύλινδρος τροφοδοτεί με ενέργεια αυτή τη συσκευή.
Δύναμη κινητήρα τροχιάς: ≈3Kw (υπόκειται στον τελικό σχεδιασμό)

Βοηθός υποστήριξης:
Για να γίνει ο άξονας αποσύρματος ασφαλή όταν φορτώνεται το ατσάλι, έχει ένα βοηθητικό πλαίσιο για να το υποστηρίξει. Το βοηθητικό πλαίσιο είναι υδραυλικό μοντέλο ισχύος, μπορεί να κινείται πάνω και κάτω.Όταν λειτουργεί το πλαίσιο βοηθού, το κοινό μέρος του θα κλειδωθεί αυτόματα, μπορεί να κρατήσει το πλαίσιο βοηθός να είναι σταθερή στήριξη άξονα decoiler.
Βάρος υποστήριξης: 15000 κιλά

Μηχανή ισοπέδωσης 1 σύνολο

Το επίπεδο αυτό χρησιμοποιεί μοντέλο 5 κυλίνδρων. Το άνω στρώμα έχει 2 κομμάτια κυλίνδρων και το κάτω στρώμα έχει 3 κομμάτια κυλίνδρων.
Ένα ζευγάρι ρόλους καθοδήγησης είναι εγκατεστημένα στο μπροστινό μέρος του ρόλλου ισοπέδωσης, ο ρόλος τροφοδοσίας τσιμπίζεται καλά από ατμοσφαιρικό κύλινδρο.Ο χειριστής μπορεί να το ελέγχει σύμφωνα με τις πραγματικές απαιτήσεις εργασίας.
Στο μπροστινό μέρος του κύριου ισοπέδωσης, ένα ειδικό τηλεσκοπικό κεφάλι φτυάρι είναι εγκατεστημένο σε πλακέτα βάσης ισοπέδωσης.αυτό το φτυάρι θα κινηθεί προς τα πάνω και να καθοδηγήσει την πρώτη ύλη για να πάρει σε συσκευή ισοπέδωση ομαλά.

Έλεγχος μετατροπής συχνότητας

Προκειμένου να επιτρέπεται η εύκολη και ομαλή είσοδος του ατσάλινου περιτυλίγματος στα μέρη εξισορρόπησης, τοποθετείται ένας υλικό οδηγός και ένα βραχίονα πίεσης μεταξύ του αποστροφωτήρα και του εξισορρόπησης.Η συσκευή αυτή περιλαμβάνει κυρίως το χέρι του πιεστή, στήριξη τραπέζι, κεφάλι φτυάρι και κλπ. το χέρι πιέσης, στήριξη τραπέζι και κεφάλι φτυάρι είναι προωθούμενο από υδραυλικό κύλινδρο, το χέρι πιέσης έχει ένα τροφοδοτικό ρόλο, χρησιμοποιείται για να βοηθήσει την τροφοδοσία.Ο τροχός ισχύος τροφοδοτείται από κινητήρα 3KwΑυτό το μέρος μπορεί να βοηθήσει τον χειριστή να τροφοδοτήσει το φύλλο πρώτης ύλης για να φτάσει στο επίπεδο μέρος, θα εξοικονομήσει χρόνο για τον χειριστή.

Συσκευή συγκόλλησης μαστούρα 1 σύνολο

Λειτουργία: Κόψτε το κεφάλι και την ουρά του φύλλου για να ολοκληρωθεί η συγκόλληση του φύλλου.
Δομή: Αποτελείται από μηχανή κοπής, συσκευή πίεσης κεφαλής υλικού και ουράς υλικού, συσκευή καθοδήγησης, πλατφόρμα συγκόλλησης, συσκευή τροφοδοσίας, σύστημα κίνησης, βάση κλπ.με ρυθμιζόμενα πλευρικά κυλίνδρους μπροστά και πίσω. Το πλαίσιο είναι μια δομή συγκόλλησης χαλυβουργικών πλακών, υδραυλική κοπής, υδραυλική πίεση και πλατφόρμα πίεσης.Ο χρήστης της μηχανής συγκόλλησης την προετοιμάζει ο ίδιος..
