Εισαγωγή του προϊόντος:

Η γραμμή σχηματισμού κυλίνδρων κυλίνδρων κυλίνδρων μπορεί να επιτύχει το αρχικό ένα φύλλο πολλαπλών διαδικασιών, αδιάλειπτης παραγωγής, καθορισμού ξετυλίγματος, επιπέδου, τρύπησης, σχηματισμού,Τρίψιμο σε μία συνεχή παραγωγήΗ γραμμή παραγωγής έχει υψηλή ταχύτητα παραγωγής, επιγραμμική τρύπανση και συνεχή παραγωγή χύτευσης,εύκολη στη λειτουργία και χρησιμοποιεί λιγότερη εργασία.

Διαμόρφωση προϊόντος:

Σημείωση: κατά την επιβεβαίωση της παραγγελίας, και τα δύο μέρη πρέπει να υπογράψουν το σχέδιο προφίλ, το σχέδιο τρύπας και το σχέδιο του τόξου μαζί.

Διαδικασία παραγωγής:

Εναλλακτικός διακόπτης - υλικός βρόγκος ∆ημιουργός τροφοδοσίας ∆αμιουργός ∆ημιουργός βρόγκου ∆ημιουργός βρόγκος ∆ημιουργός ∆ημιουργός ∆ημιουργός ∆ημιουργός

Υλικός βρόχος 2 σετ

Λειτουργία: Το πρώτο σύνολο χρησιμοποιείται για την αντιστοίχιση και τη διόρθωση της ταχύτητας μεταξύ της μηχανής εξισορρόπησης της έλξης του αποστάτη και του τροφοδοτητή εξισορρόπησης με σέρβο,και το δεύτερο σύνολο χρησιμοποιείται για την αντιστοίχιση και τη διόρθωση της ταχύτητας μεταξύ της μηχανής τρύπησης του απόσβεσης και της μηχανής σχηματισμούΚάνε όλη τη γραμμή να λειτουργεί ομαλά.

Δομή: Η συσκευή αποθήκευσης αποτελείται από δύο μέρη: τον κυλίνδρο σε σχήμα τόξου και τη συσκευή υποστήριξης.που τοποθετούνται και στις δύο πλευρές των δύο δοχείων αποθήκευσηςΗ επιφάνεια του κυλίνδρου είναι επιχρισμένη με σκληρό χρώμιο.Ένα φωτοηλεκτρικό διακόπτη είναι εγκατεστημένο στο λάκκο του δοχείου εκφόρτωσης για τον έλεγχο της θέσης του ρολ υλικού που εισέρχεται στο λάκκο, έτσι ώστε η ταχύτητα κάθε εργαζόμενου μέρους να μπορεί να ταιριάζει τέλεια.

Υπεργοπεριορισμός και συσκευή τροφοδοσίας 1 σύνολο
Η συσκευή αυτή είναι εγκατεστημένη στο μπροστινό μέρος του πολλαπλού σταθμού τρύπησης. Είναι σταθερή στην πλάκα βάσης τρύπησης.Πάνω στρώμα ρολ μπορεί να πιεστεί προς τα κάτω με υδραυλική ισχύΑυτοί οι ρόλοι θα γίνουν ως σέρβο ρόλοι για να τροφοδοτήσουν την πρώτη ύλη στο κομμάτι τρύπησης.
Αυτή η συσκευή τροφοδοσίας servo οδηγείται από κινητήρα servo, ο χειριστής μπορεί να ορίσει λίγες ομάδες δεδομένων εργασίας στο σύστημα ελέγχου, και στη συνέχεια η συσκευή τροφοδοσίας servo θα τροφοδοτήσει το φύλλο πρώτων υλών μία φορά με μία φορά.

Πολυσταθμικός τρύπας 1 σύνολο
Δραστηριότητα: ολοκλήρωση της τρύπησης 15-φ25 οπών στο προφίλ ταυτόχρονα.

Δομή: Υιοθετήστε τη λειτουργία υγρού τετραφόρου στήλης, οικονομική και εφαρμόσιμη, γρήγορη ταχύτητα και υψηλή απόδοση.Το υδραυλικό σύστημα αυτής της τρυπαντικής μηχανής έχει ειδικά αναπτυχθεί για πολλαπλές σταθμούς τρυπαντικής μηχανήςΗ υδραυλική μηχανή υιοθετεί τη λειτουργία ελέγχου της αντλίας και του συσσωρευτή και υιοθετεί ειδική υδραυλική μονάδα ελέγχου.και είναι εξοπλισμένο με ψύξη Η απώλεια θερμότητας της συσκευής είναι να καλύψει τις ανάγκες της συνεχούς παραγωγής. (Αυτό το υδραυλικό σύστημα έχει χρησιμοποιηθεί με επιτυχία σε πολλές γραμμές παραγωγής)
Πίεση τρύπησης: 500 τόνους

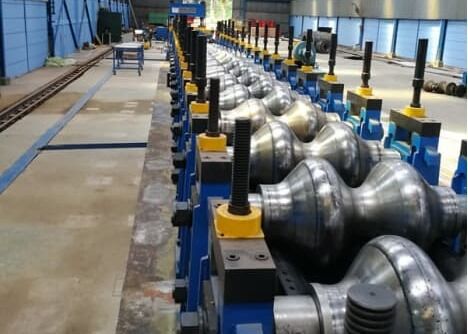

Πρώην κύριο ρολό 1 σετ
Δομή: Η μονάδα σχηματισμού υιοθετεί ανεξάρτητο πλαίσιο (τρόπος στερέωσης), που τροφοδοτείται από κινητήρα και μειωτήρα και τροφοδοτείται από κουτί μειώσεως και ζεύξη,που είναι εγκατεστημένες αντίστοιχα στη βάση σχηματισμού και στη βάση μετάδοσης.
Ο κατώτερος άξονας κινείται, ενώ οι άνω και κάτω άξονες χρησιμοποιούν συγχρονισμένα γρανάζια όταν είναι απαραίτητο.

Το καλούπι σχηματισμού σχεδιάζεται από επαγγελματικό λογισμικό, και το υλικό είναι κατασκευασμένο από υψηλής ποιότητας καλούπι χάλυβα Cr12, σβήστηκαν
Η σκληρότητα πίσω είναι HRC58 ~ 62, και ορισμένοι από τους κυλίνδρους σχηματισμού είναι κατασκευασμένοι από υλικό Cr12MoV, το οποίο βελτιώνει τις μηχανικές επιδόσεις και τη διάρκεια ζωής.με υψηλή ακρίβεια και μακρά διάρκεια ζωής.
Υπάρχουν δύο τύποι νάτλων στο εξωτερικό του τόξου: αριστερό (κάτω άξονα) και δεξιό (άνω άξονα).
