Δοκιμαστική γραμμή παρασκευής καλωδίων DPC2050

Μοντέλο DPC2050 Δίσκος καλωδίων Decoiler Punching Cold Bending Γραμμή παραγωγής 3~10m/min Ταχύτητα εργασίας

Εισαγωγή προϊόντος:

Η αυτόματη γραμμή παραγωγής δίσκων καλωδίων, διάτρησης και κρύας κάμψης μπορεί να επιτύχει το αρχικό ενιαίο φύλλο πολλαπλών διεργασιών, αδιάκοπης παραγωγής, ξετυλίγματος, ισοπέδωσης, διάτρησης, διαμόρφωσης, κοπής σε μία συνεχή παραγωγή, έτσι ώστε το πρότυπο εμφάνισης του προϊόντος, η συνεπής εγκατάσταση διάτρησης να είναι εύκολη. Η γραμμή παραγωγής έχει υψηλή ταχύτητα παραγωγής, on-line διάτρηση και συνεχή παραγωγή χύτευσης, εύκολη στη λειτουργία και χρήση λιγότερης εργασίας.

Διαμόρφωση προϊόντος:

Διαδικασία παραγωγής:

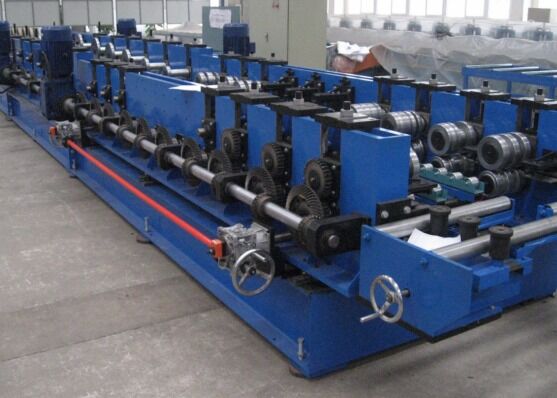

Decoilre-leveler-υλικό βρόχος — τροφοδότης σερβομηχανισμού — διάτρηση πολλαπλών σταθμών (κοπή) -- κύριος διαμορφωτής ρολού — έξοδος τελικού προφίλ

Κύρια εξαρτήματα

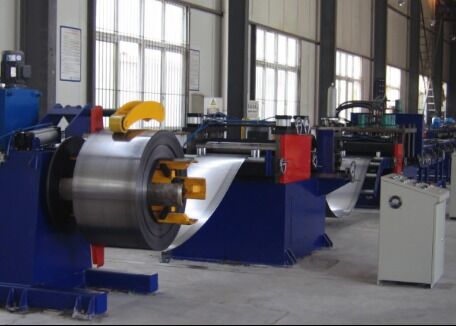

Decoiler 1 σετ

Decoiler: Το μηχάνημα είναι σε λειτουργία μονής κεφαλής (μονό στήριγμα, δομή τάνυσης τεσσάρων συνδέσμων, η δύναμη τάνυσης προέρχεται από τον υδραυλικό κύλινδρο, η ρύθμιση είναι γρήγορη και αξιόπιστη. Το uncoiler είναι αυτόματο uncoiler με πνευματική συσκευή πίεσης. Αφού εγκατασταθεί στον άξονα υλικού του uncoiler, ο άξονας υλικού του uncoiler κατά τη διάρκεια της λειτουργίας της γραμμής λειτουργίας ξετυλίγεται αυτόματα. μπορεί να ρυθμιστεί σύμφωνα με τις συνθήκες λειτουργίας ολόκληρης της γραμμής Για να διασφαλιστεί η πραγματική λειτουργία του αποσπώμενου, ο αποσπώμενος είναι εξοπλισμένος με πεπιεσμένο σύστημα πέδησης.

Σημείωση: Το καρότσι φόρτωσης μπορεί να είναι προαιρετικό

Μηχάνημα ισοπέδωσης 1 σετ

Υιοθετεί 7 κυλίνδρους για ισοπέδωση, 2 ζεύγη κυλίνδρων μολύβδου, κυλίνδρους τροφοδοσίας πνευματική σύσφιξη, ρύθμιση ταχύτητας μετατροπής συχνότητας, έλεγχος διακόπτη.

Υλικό θηλιά 1 σετ

Εφαρμογή: Χρησιμοποιείται για την αποθήκευση της αναντιστοιχίας ταχύτητας μεταξύ της μηχανής ισοπέδωσης και της μηχανής διάτρησης και για τη διόρθωση της απόκλισης. εξασφαλίστε την ισορροπία μεταξύ των δύο στην ταχύτητα τρεξίματος, έτσι ώστε ολόκληρη η γραμμή να λειτουργεί ομαλά και πλήρως.
Δομή: Η συσκευή αποθήκευσης αποτελείται από δύο μέρη: έναν κύλινδρο τόξου και μια συσκευή στήριξης. Υπάρχουν 2 σετ κυλίνδρων τόξου, οι οποίοι τοποθετούνται και στις δύο πλευρές του κάδου αποθήκευσης. Αποτελούνται από ένα πλαίσιο τόξου και ένα σετ εύκαμπτων κυλίνδρων. Η επιφάνεια του κυλίνδρου είναι επενδυμένη με σκληρό χρώμιο.

Φωτοηλεκτρικοί διακόπτες εγκαθίστανται αντίστοιχα και στα δύο άκρα του λάκκου αποθήκευσης για τον έλεγχο της εισόδου των πλακών στο σιλό, για τη διασφάλιση του ελέγχου της στάθμης μεταξύ του ισοπεδωτή ξετυλίγματος και της μηχανής διάτρησης και, τέλος, συνειδητοποίηση της διαφοράς μεταξύ των δύο. Η ταχύτητα είναι ισορροπημένη.

Σερβοτροφοδότης - 1 σετ

Εφαρμογή: Τροφοδοτήστε το φύλλο υλικού σύμφωνα με το πραγματικό μήκος βήματος που απαιτείται για τη διάτρηση. Μπορούν να ρυθμιστούν πολλές ομάδες παραμέτρων τροφοδοσίας ταυτόχρονα, κάτι που είναι βολικό και γρήγορο. Η ακρίβεια τροφοδοσίας είναι ακριβής χωρίς συσσωρευμένο σφάλμα.

Δομή: Αποτελείται από πλαίσιο, σύστημα συμπίεσης και σύστημα σερβοκίνησης

Διάτρηση πολλαπλών σταθμών (κοπή) - 1 σετ

Εφαρμογή: Ολοκληρώστε κυρίως τη διάτρηση διαφορετικών τύπων οπών στο προφίλ.

Δομή: Υιοθετεί την υγρή λειτουργία πίεσης τεσσάρων στηλών, η οποία είναι οικονομική, εφαρμόσιμη και γρήγορη. Η μηχανή διάτρησης έχει λειτουργία διάτρησης 6 θέσεων και περιέχει 3 έως 4 σετ σετ καλουπιών (τελική επιβεβαίωση του αριθμού των σετ μήτρας σύμφωνα με την τελική επιβεβαίωση του σχεδίου της πλάκας διάτρησης του πελάτη), η οποία μπορεί να τρυπά συνεχώς πολλαπλούς τύπους. Η απόσταση διάτρησης είναι ρυθμιζόμενη στην εγκάρσια κατεύθυνση της πλάκας και το βήμα διάτρησης μπορεί να αλλάξει μέσω του ηλεκτρικού συστήματος ελέγχου.

Διάγραμμα διάτρησης (η ρύθμιση της τελικής θέσης οπής υπόκειται στα σχέδια που επιβεβαιώνονται από τον πελάτη)
