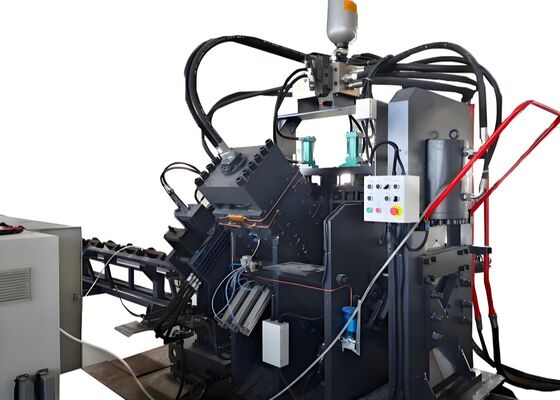

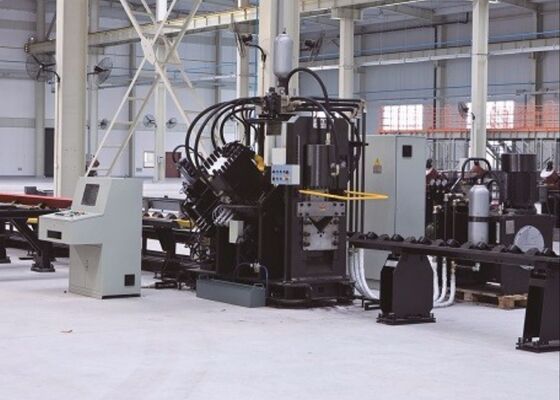

Σχήμα JNC2020 CNC γραμμής μηχανής κοπής με τρυπήματα για γωνιακό χάλυβα 1000/1200KN Δύναμη τρυπήματος

Γραμμή μηχανής κοπής και διάτρησης CNC JNC2020 για γωνιακό χάλυβα με δύναμη διάτρησης 1000/1200KN

Εισαγωγή προϊόντος:

JΗ γραμμή παραγωγής διάτρησης, σήμανσης και κοπής γωνίας CNC υψηλής ταχύτητας της σειράς NC αποτελείται κυρίως από μονάδα διάτρησης, μονάδα σήμανσης, μονάδα κοπής, εγκάρσιο μεταφορέα, περιστρεφόμενο μεταφορέα, μεταφορέα τροφοδοσίας, μεταφορέα εκφόρτωσης, αμαξίδιο τροφοδοσίας CNC, υδραυλικό σύστημα, ηλεκτρικό σύστημα, πνευματικό σύστημα και ούτω καθεξής. Αυτή η γραμμή παραγωγής χρησιμοποιείται κυρίως για την αυτόματη επεξεργασία γωνιακού χάλυβα στη βιομηχανία πύργων. Η διαδικασία επεξεργασίας ελέγχεται αριθμητικά και η λειτουργία είναι πολύ βολική. Μπορεί να πραγματοποιήσει αυτόματη, υψηλής ακρίβειας, πολλαπλών ποικιλιών και μαζική παραγωγή.

Παράμετροι προϊόντος:

Χαρακτηριστικά προϊόντος:

1. Η μηχανή διάτρησης γωνιακού σιδήρου CNC είναι εξοπλισμένη με δύο ή τρεις μονάδες διάτρησης, καθεμία από τις οποίες μπορεί να φιλοξενήσει τρία διαφορετικά μεγέθη διάτρησης. Αυτές οι μονάδες διάτρησης ελέγχονται με ακρίβεια από αριθμητικό έλεγχο (NC) για την προσαρμογή των θέσεων διάτρησης. Η μηχανή είναι ικανή να διατρυπά τόσο στρογγυλές όσο και οβάλ τρύπες. Οι λειτουργίες τροφοδοσίας και διάτρησης υψηλής ταχύτητας ενισχύουν σημαντικά την αποδοτικότητα της παραγωγής. Για γωνιακό χάλυβα 50×50×4mm, η παραγωγική ικανότητα είναι 9-10 τόνοι σε μια οκτάωρη βάρδια.

2. Η μονάδα σήμανσης της μηχανής διάτρησης γωνίας CNC διαθέτει ένα στιβαρό και άκαμπτο περίβλημα. Το σύστημα σήμανσης περιλαμβάνει τέσσερα σετ κασετών, τα οποία μπορούν να επιλεγούν μέσω προγραμματισμού και η θέση πληκτρολόγησης μπορεί να ρυθμιστεί ελεύθερα. Επιπλέον, είναι διαθέσιμη μια μέθοδος σήμανσης δίσκου, που αποτελείται από 10 σειρές και επιλέγει αυτόματα χαρακτήρες χωρίς χειροκίνητη παρέμβαση, ενισχύοντας σημαντικά την αποδοτικότητα της σήμανσης.

3. Η μηχανή κοπής γωνιακού χάλυβα CNC είναι εξοπλισμένη με μια μονάδα διάτμησης μονής λεπίδας, γνωστή για τη μεγάλη δύναμη κοπής της. Κάθε κοπή εκτελείται χωρίς σπατάλη υλικού και η προκύπτουσα επιφάνεια κοπής είναι καθαρή και λεία. Το περίβλημα της λεπίδας διαθέτει σχεδιασμό ανοιχτής πόρτας, διευκολύνοντας την γρήγορη και ασφαλή αντικατάσταση της λεπίδας.

4. Το οριζόντιο τραπέζι υλικού μεταφέρει αποτελεσματικά τη γωνιακή ράβδο στη περιστρεφόμενη σχάρα υλικού, η οποία τροφοδοτείται από κινητήρα και μειωτήρα. Αυτό το σύστημα διασφαλίζει ότι η γωνιακή ράβδος είναι ασφαλώς τοποθετημένη στον μεταφορέα τροφοδοσίας για περαιτέρω επεξεργασία.

5. Το τεμάχιο συγκρατείται με ασφάλεια και τροφοδοτείται από ένα αμαξίδιο τροφοδοσίας CNC, εξασφαλίζοντας υψηλή ακρίβεια τοποθέτησης. Το αμαξίδιο τροφοδοσίας κινείται από ένα σερβοκινητήρα, με ανατροφοδότηση από έναν φωτοηλεκτρικό κωδικοποιητή, χρησιμοποιώντας ένα σύστημα ελέγχου κλειστού βρόχου.

6. Η μηχανή διάτρησης και σήμανσης μεταλλικού γωνιακού χάλυβα CNC τροφοδοτείται από ένα υδραυλικό σύστημα που οδηγεί τις λειτουργίες διάτρησης, σήμανσης και διάτμησης. Είναι εξοπλισμένο με έναν υδραυλικό σταθμό υψηλής ταχύτητας με συσσωρευτή και οι υδραυλικές γραμμές χρησιμοποιούν συνδέσεις τύπου δακτυλίου, οι οποίες είναι ανθεκτικές σε διαρροές και διευκολύνουν την εύκολη αντικατάσταση και συντήρηση. Οι κύριες υδραυλικές βαλβίδες προέρχονται από την φημισμένη μάρκα Atos, εξασφαλίζοντας ένα αξιόπιστο και αποδοτικό υδραυλικό σύστημα.

7. Το σύστημα ψύξης του υδραυλικού σταθμού προσφέρει επιλογές για ψύξη με νερό, ψύξη με αέρα ή ψύξη με λάδι. Οι πελάτες έχουν την ευελιξία να επιλέξουν την καταλληλότερη μέθοδο ψύξης με βάση τις συγκεκριμένες λειτουργικές τους απαιτήσεις.

8. Το σύστημα ελέγχου αποτελείται κυρίως από έναν ανώτερο υπολογιστή, PLC, σερβοκινητήρα, εξωτερικούς διακόπτες ανίχνευσης και άλλα εξαρτήματα. Ο χειριστής απλά εισάγει τις απαιτήσεις επεξεργασίας και το σύστημα δημιουργεί αυτόματα το αντίστοιχο πρόγραμμα επεξεργασίας. Είναι επίσης ικανό να διαβάζει DXF, NC και άλλες μορφές αρχείων που δημιουργούνται από λογισμικό CAD. Η διεπαφή ανθρώπου-μηχανής του ανώτερου υπολογιστή είναι φιλική προς τον χρήστη, προσφέροντας διαισθητική οθόνη και απλή λειτουργία. Υποστηρίζει λειτουργίες όπως γραφική απεικόνιση τεμαχίου, εκτεταμένη αποθήκευση δεδομένων, οπτικοποίηση δεδομένων τοποθεσίας και ειδοποιήσεις συναγερμού σφαλμάτων.

Αυτά τα δείγματα, που αντιπροσωπεύουν τυπικές προδιαγραφές και τυπικά σενάρια επεξεργασίας στη βιομηχανία πύργων γωνιακού χάλυβα, επιτρέπουν στους χρήστες να αξιολογήσουν άμεσα την ποιότητα επεξεργασίας, την ακρίβεια και την κατασκευή του εξοπλισμού. Λειτουργούν ως ένα συγκεκριμένο σημείο αναφοράς για την αξιολόγηση της απόδοσης του εξοπλισμού και της καταλληλότητάς του για συγκεκριμένες ανάγκες παραγωγής, υποστηρίζοντας έτσι τη λήψη τεκμηριωμένων αποφάσεων βάσει δεδομένων για πιθανές εφαρμογές.

Στην κατασκευή γραμμών μεταφοράς υπερυψηλής τάσης (UHV), όπου οι πύργοι πρέπει να αντέχουν σε ακραίες καιρικές συνθήκες και σημαντικά φορτία, αυτός ο εξοπλισμός διαδραματίζει ζωτικό ρόλο στην επεξεργασία των εξαρτημάτων γωνιακού χάλυβα που αποτελούν το κύριο πλαίσιο των πύργων. Εκτελεί αποτελεσματικά εργασίες διάτρησης και σφράγισης στον γωνιακό χάλυβα που χρησιμοποιείται για τα σώματα των πύργων, τους βραχίονες και άλλα βασικά δομικά στοιχεία, εξασφαλίζοντας ακριβείς διαστάσεις και ασφαλείς συνδέσεις που διατηρούν τη συνολική σταθερότητα των πύργων.
