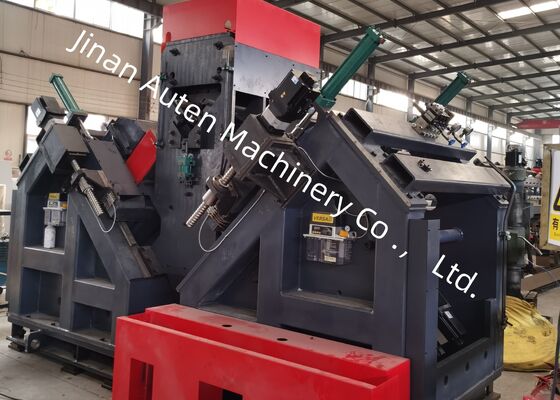

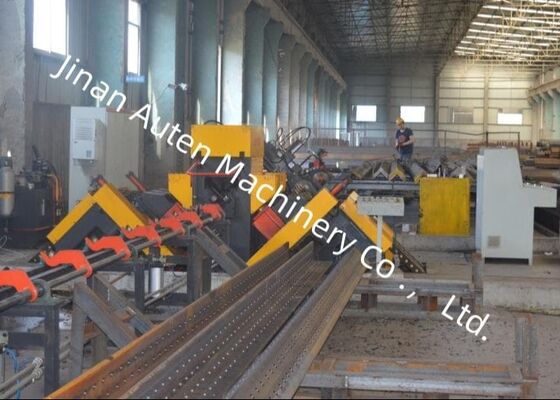

Μηχανή γραμμής χάλυβα CNC που χρησιμοποιείται σε πύργους γραμμών μετάδοσης 200m/min Ταχύτητα κοπής του τρυπάνι
Εισαγωγή του προϊόντος:
Η γραμμή μηχανής CNC για την τρύπαση και το σήμανση γωνιών είναι προσεκτικά σχεδιασμένη για την τρύπαση και την τυποποίηση μεγάλου, υψηλής αντοχής σιδήρου γωνιών που χρησιμοποιείται σε πύργους γραμμών μετάδοσης.Αυτό το σύστημα εγγυάται την ακριβή γεώτρηση όλων των τρυπών στο γωνιακό χάλυβαΕπιπλέον, αυξάνει σημαντικά την αποδοτικότητα της παραγωγής ενώ παράλληλα προσφέρει υψηλό βαθμό αυτοματισμού.
Βασικές παραμέτρους:
| Σχήμα |
JNC2532 |
ADM2532 |
ADM3635 |
| Μέγεθος γωνίας (mm) |
100 × 100 × 10 ~ 250 × 250 × 32 |
100×100×10~360×360×35 |
| Μέγιστο μήκος κενού (m) |
14 |
| Στρίψιμο σπινδέλου γεωτρήσεις |
/ |
BT2ορισμός |
| Μέγιστη διάμετρος γεώτρησης (mm) |
Φ40 |
| Ποσότητα γεώτρησης σε κάθε πλευρά (τ.μ.) |
3 6 συνολικά και στις δύο πλευρές) |
| Η μέγιστη ταχύτητα περιστροφής του σπινθήρα (r/min) |
120-560,Αναπροσαρμογή χωρίς βήματα του μετατροπέα |
6000 |
| Μέγιστη ταχύτητα κοπής της τρυπανίδας (m/min) |
/ |
200 |
| Άξονες CNC |
3 |
9 |
| Πεδίο οπισθοχώρησης (mm) |
50-220 (χωρίς βήματα) |
50-330 (χωρίς βήματα) |
| Μέγιστη ταχύτητα τροφοδοσίας από γωνία (m/min) |
40 |
| Δύναμη σήμανσης (kN) |
1000/1200 |
| Ποσότητα ομάδας χαρακτήρων |
4 |
| Ποσότητα χαρακτήρα σε κάθε ομάδα |
18 |
| Πλευρά χαρακτήρα (mm) |
14×10×19 |
| Σύστημα ψύξης με τρυπάνι |
Εξωτερική ψύξη |
Ατμοποίηση αέρα στεγνή εσωτερική ψύξη
|
| Τρόπος προγραμματισμού |
Λογισμικό ή προγραμματισμός οδηγιών για το lofting |
| Συνολικές διαστάσεις (m) |
32x7x2.5 |
34 × 8 × 3 |
34 × 8,9 × 3 |
Χαρακτηριστικά του προϊόντος:
1Η γραμμή παραγωγής διαθέτει αυτοματοποιημένο σύστημα φόρτωσης, που περιλαμβάνει οριζόντιο κανάλι τροφοδοσίας και περιστρεφόμενο ράφι φόρτωσης, καθώς και αυτόματο σύστημα εκφόρτωσης και μηχανισμό τροφοδοσίας.Όλες οι επεξεργασίες τρύπησης και τυποποίησης χάλυβα στο γωνιακό χάλυβα ενσωματώνονται αποτελεσματικά σε ένα ενιαίο σύστημαΗ όλη ροή εργασίας είναι πλήρως αυτοματοποιημένη, εξαλείφοντας την ανάγκη χειροκίνητης παρέμβασης και μειώνοντας σημαντικά την ένταση εργασίας του χειριστή.
2Το σπινδύλο γεώτρησης είναι εξοπλισμένο με ένα σπινδύλο ακριβείας BT40 της Ταϊβάν (με εσωτερικό ψυκτικό), εξασφαλίζοντας εξαιρετική απόδοση και ακρίβεια γεώτρησης.Η μονάδα γεώτρησης είναι εξοπλισμένη με έξι CNC κεφαλές γεώτρησης, τρεις σε κάθε πλευρά του γωνιακού χάλυβα.Οι αντίστοιχες κεφαλές και στις δύο πλευρές είναι σε θέση να τρυπάνε ταυτόχρονα τρύπες της ίδιας διαμέτρου και σε πανομοιότυπα διαστήματα από τα άνω άκρα των γωνιακών φτερών χάλυβα.
3Το λογισμικό είναι εξοπλισμένο με δίγλωσση διεπαφή Κινέζικης/Αγγλικής γλώσσας, εξασφαλίζοντας φιλική προς το χρήστη λειτουργία και σαφή προβολή των σχεδίων του εργασιακού υλικού.
4Η διαδικασία προγραμματισμού είναι απλή και αποτελεσματική, οι χρήστες πρέπει μόνο να εισάγουν τις διαστάσεις του εργαστηρίου, τη διάμετρο τρύπας, την απόσταση και την ποσότητα για να παράγουν το πρόγραμμα.Το λογισμικό CAD/CAM μπορεί να χρησιμοποιηθεί για την άμεση μετατροπή αρχείωνΤο σύστημα είναι πλήρως συμβατό με τα αρχεία NC1 που παράγονται από το λογισμικό TEKLA.
5Τα βασικά υδραυλικά, πνευματικά και ηλεκτρικά εξαρτήματα προέρχονται από αξιόπιστες, υψηλής απόδοσης μάρκες για να εγγυηθούν αξιοπιστία και μακροχρόνια αντοχή.
6Το σύστημα είναι εξοπλισμένο με ενσωματωμένη λειτουργία αυτοδιάγνωσης για την αποτελεσματική ανίχνευση και αντιμετώπιση βλαβών.
7Η μονάδα κοπής είναι διαθέσιμη ως προαιρετικό χαρακτηριστικό και χρησιμοποιεί μηχανισμό κοπής διπλής λεπίδας για τη βελτίωση της απόδοσης.
Τα δείγματα αυτά αντιπροσωπεύουν μια σειρά από τυποποιημένες προδιαγραφές και διαμορφώσεις τρυπών από γωνιακό χάλυβα που χρησιμοποιείται συνήθως στην κατασκευή πύργων γραμμών μεταφοράς.Προσφέρουν στους μελλοντικούς χρήστες ή επιθεωρητές μια οπτική αναφορά για την αξιολόγηση της λειτουργικής απόδοσης του εξοπλισμού, παρέχοντας σαφή και απτά κριτήρια αναφοράς για την αξιολόγηση του κατά πόσον ο εξοπλισμός πληροί τις πρακτικές απαιτήσεις κατασκευής για την παραγωγή πύργων γραμμών μεταφοράς.
Κατά την κατασκευή γραμμών μεταφοράς υπερυψωμένης τάσης (UHV), όπου οι πύργοι μεταφοράς εκτίθενται σε ακραίες καιρικές συνθήκες και σε σημαντικά φορτία,Ο εξοπλισμός αυτός διαδραματίζει καθοριστικό ρόλο στην επεξεργασία των κατασκευαστικών στοιχείων από ατσάλι που αποτελούν τις κύριες δομές υποστήριξης των πύργων.Εκτελεί αποτελεσματικά τις εργασίες τρύπησης και τυποποίησης σε ατσάλι γωνίας που χρησιμοποιείται σε σώματα πύργου, σταυροφόρα και άλλα ζωτικά δομικά στοιχεία,διασφάλιση ακριβούς διαμετρικής ακρίβειας και αξιόπιστης απόδοσης σύνδεσηςΩς εκ τούτου, συμβάλλει σημαντικά στη μακροπρόθεσμη δομική ακεραιότητα και σταθερότητα των πύργων μεταφοράς καθ' όλη τη διάρκεια της λειτουργικής τους ζωής.
