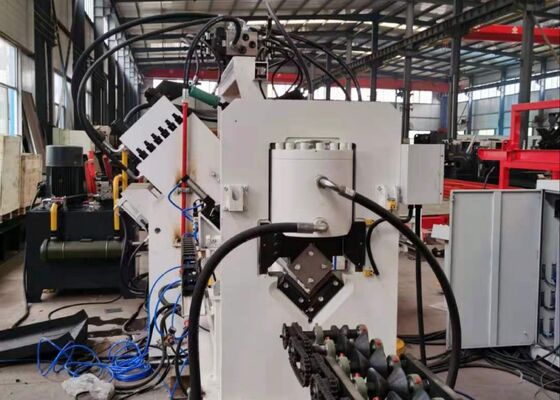

Αριθμητικά ελεγχόμενη μηχανή κοπής χάλυβα με τρυπήματα 50х50х4~200х200х20mm Μέγεθος γωνίας

Αριθμητικά Ελεγχόμενη CNC Μηχανή Διάτρησης, Σήμανσης και Κοπής Χάλυβα 50х50х4~200х200х20mm Μέγεθος Γωνίας

Εισαγωγή Προϊόντος:

Η σειρά JNC γραμμή παραγωγής διάτρησης, σήμανσης και κοπής γωνίας CNC υψηλής ταχύτητας αποτελείται κυρίως από τη μονάδα διάτρησης, τη μονάδα σήμανσης, τη μονάδα κοπής, τον εγκάρσιο μεταφορέα, τον περιστρεφόμενο μεταφορέα, τον μεταφορέα τροφοδοσίας, τον μεταφορέα εκφόρτωσης, το αμαξίδιο τροφοδοσίας CNC, το υδραυλικό σύστημα, το ηλεκτρικό σύστημα, το πνευματικό σύστημα και άλλα βασικά εξαρτήματα. Αυτή η γραμμή παραγωγής είναι ειδικά σχεδιασμένη για την αυτοματοποιημένη επεξεργασία χαλύβδινων γωνιών στη βιομηχανία πύργων. Ολόκληρη η διαδικασία ελέγχεται αριθμητικά, εξασφαλίζοντας ευκολία στη λειτουργία. Επιτρέπει αυτοματοποιημένες, υψηλής ακρίβειας, πολλαπλών ποικιλιών και μαζικής παραγωγής.

Παράμετροι προϊόντος:

Χαρακτηριστικά Προϊόντος:

1. Η μηχανή διάτρησης γωνιακού σιδήρου CNC είναι εξοπλισμένη είτε με δύο είτε με τρεις μονάδες διάτρησης, καθεμία από τις οποίες έχει σχεδιαστεί για να φιλοξενεί τρία διακριτά μεγέθη διάτρησης. Αυτές οι μονάδες διάτρησης ελέγχονται με ακρίβεια από αριθμητικό έλεγχο (NC) για την ακριβή ρύθμιση των θέσεων διάτρησης. Το μηχάνημα είναι ικανό να δημιουργεί τόσο στρογγυλές όσο και οβάλ τρύπες. Οι λειτουργίες τροφοδοσίας και διάτρησης υψηλής ταχύτητας βελτιώνουν σημαντικά την αποδοτικότητα της παραγωγής. Για χαλύβδινη γωνία 50×50×4mm, το μηχάνημα αποδίδει χωρητικότητα 9-10 τόνων σε μια οκτάωρη βάρδια.

2. Η μονάδα σήμανσης της μηχανής διάτρησης γωνίας CNC στεγάζεται σε ένα στιβαρό και άκαμπτο περίβλημα. Το σύστημα σήμανσης περιλαμβάνει τέσσερα σετ κασετών, τα οποία μπορούν να επιλεγούν μέσω προγραμματισμού και η θέση σήμανσης μπορεί να ρυθμιστεί ελεύθερα. Επιπλέον, το μηχάνημα διαθέτει μια μέθοδο σήμανσης δίσκου με 10 σειρές, επιλέγοντας αυτόματα χαρακτήρες χωρίς την ανάγκη χειροκίνητης εισαγωγής, ενισχύοντας έτσι σημαντικά την αποδοτικότητα της σήμανσης.

3. Η μηχανή κοπής γωνιακού χάλυβα CNC είναι εξοπλισμένη με μια μονάδα διάτμησης μονής λεπίδας, γνωστή για την εξαιρετική της δύναμη κοπής. Κάθε κοπή εκτελείται με μηδενική σπατάλη υλικού και η επιφάνεια κοπής που προκύπτει είναι καθαρή και λεία. Το περίβλημα της λεπίδας διαθέτει σχεδιασμό ανοιχτής πόρτας, επιτρέποντας την γρήγορη και ασφαλή αντικατάσταση της λεπίδας.

4. Το οριζόντιο τραπέζι υλικού μεταφέρει αποτελεσματικά τη γωνιακή ράβδο στη περιστρεφόμενη σχάρα υλικού, η οποία κινείται από έναν κινητήρα και έναν μειωτήρα. Αυτό το σύστημα διασφαλίζει ότι η γωνιακή ράβδος τοποθετείται με ασφάλεια στον μεταφορέα τροφοδοσίας για επακόλουθη επεξεργασία.

5. Το τεμάχιο συγκρατείται με ασφάλεια και τροφοδοτείται από ένα αμαξίδιο τροφοδοσίας CNC, εξασφαλίζοντας ακριβή ακρίβεια τοποθέτησης. Το αμαξίδιο τροφοδοσίας κινείται από έναν σερβοκινητήρα, με ανατροφοδότηση από έναν φωτοηλεκτρικό κωδικοποιητή, χρησιμοποιώντας ένα σύστημα ελέγχου κλειστού βρόχου.

6. Η μηχανή διάτρησης και σήμανσης μεταλλικού χάλυβα γωνίας CNC λειτουργεί μέσω ενός υδραυλικού συστήματος που τροφοδοτεί τις λειτουργίες διάτρησης, σήμανσης και διάτμησης. Είναι εξοπλισμένο με έναν υδραυλικό σταθμό υψηλής ταχύτητας με συσσωρευτή, ενώ οι υδραυλικές γραμμές είναι σχεδιασμένες με συνδέσεις τύπου δακτυλίου, εξασφαλίζοντας αντοχή στη διαρροή και διευκολύνοντας την απλή αντικατάσταση και συντήρηση. Τα κύρια υδραυλικά μπλοκ βαλβίδων προέρχονται από την αξιόπιστη μάρκα Atos, εξασφαλίζοντας ένα αξιόπιστο και αποτελεσματικό υδραυλικό σύστημα.

7. Το σύστημα ψύξης του υδραυλικού σταθμού προσφέρει διάφορες επιλογές, όπως ψύξη με νερό, ψύξη με αέρα ή ψύξη λαδιού. Αυτή η ευελιξία επιτρέπει στους πελάτες να επιλέξουν την καταλληλότερη μέθοδο ψύξης με βάση τις συγκεκριμένες λειτουργικές τους ανάγκες.

8. Το σύστημα ελέγχου περιλαμβάνει κυρίως έναν ανώτερο υπολογιστή, PLC, σερβοκινητήρα, εξωτερικούς διακόπτες ανίχνευσης και άλλα απαραίτητα εξαρτήματα. Ο χειριστής απλά εισάγει τις απαιτήσεις επεξεργασίας και το σύστημα δημιουργεί αυτόματα το αντίστοιχο πρόγραμμα επεξεργασίας. Είναι επίσης ικανό να διαβάζει DXF, NC και άλλες μορφές αρχείων που δημιουργούνται από λογισμικό CAD. Η διεπαφή ανθρώπου-μηχανής του ανώτερου υπολογιστή έχει σχεδιαστεί για ευκολία χρήσης, με μια διαισθητική οθόνη και απλή λειτουργία. Υποστηρίζει λειτουργίες όπως γραφική εμφάνιση τεμαχίου, εκτεταμένη αποθήκευση δεδομένων, οπτικοποίηση δεδομένων τοποθεσίας και ειδοποιήσεις συναγερμού σφαλμάτων.

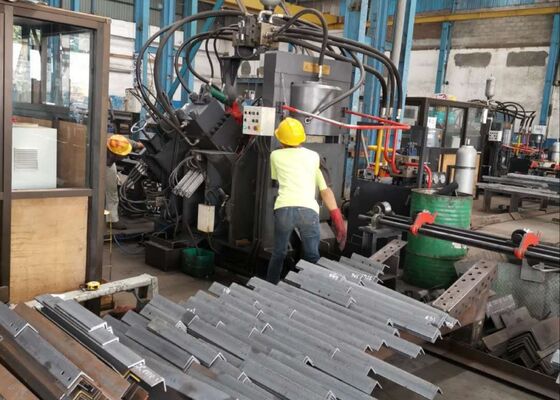

Αυτά τα δείγματα, τα οποία αντικατοπτρίζουν τυπικές προδιαγραφές και τυπικές συνθήκες επεξεργασίας στη βιομηχανία πύργων χάλυβα γωνίας, επιτρέπουν στους χρήστες να αξιολογήσουν άμεσα την ποιότητα επεξεργασίας, την ακρίβεια και την δεξιοτεχνία του εξοπλισμού. Παρέχουν μια απτή αναφορά για την αξιολόγηση της απόδοσης του εξοπλισμού και της καταλληλότητάς του για συγκεκριμένες απαιτήσεις παραγωγής, διευκολύνοντας έτσι τη λήψη τεκμηριωμένων, βασισμένων σε δεδομένα αποφάσεων για πιθανές εφαρμογές.

Στην κατασκευή γραμμών μεταφοράς εξαιρετικά υψηλής τάσης (UHV), όπου οι πύργοι υπόκεινται σε σοβαρές καιρικές συνθήκες και σημαντικά φορτία, αυτός ο εξοπλισμός είναι ζωτικής σημασίας για την επεξεργασία των εξαρτημάτων χάλυβα γωνίας που σχηματίζουν την κύρια δομή των πύργων. Εκτελεί αποτελεσματικά εργασίες διάτρησης και σφράγισης στον χάλυβα γωνίας που χρησιμοποιείται για τα σώματα των πύργων, τους βραχίονες και άλλα βασικά δομικά στοιχεία, εξασφαλίζοντας ακριβείς διαστάσεις και ασφαλείς συνδέσεις που διατηρούν τη συνολική σταθερότητα και ακεραιότητα των πύργων.
