Μηχανή τρύπησης αυτοματοποιημένης τροφοδοσίας CNC μηχανή επεξεργασίας γωνιακών ράβδων για πύργο μεταφοράς ισχύος

Μηχανή διάτρησης αυτόματης τροφοδοσίας CNC για επεξεργασία γωνιακών χαλύβων για πύργους μεταφοράς ενέργειας

Εισαγωγή προϊόντος:

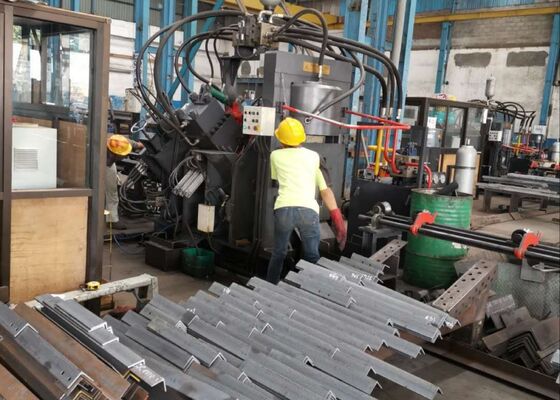

Η γραμμή παραγωγής διάτρησης, σήμανσης και κοπής CNC υψηλής ταχύτητας της σειράς JNC αποτελείται κυρίως από τη μονάδα διάτρησης, τη μονάδα σήμανσης, τη μονάδα κοπής, τον εγκάρσιο μεταφορέα, τον περιστρεφόμενο μεταφορέα, τον μεταφορέα τροφοδοσίας, τον μεταφορέα εκφόρτωσης, το φορείο τροφοδοσίας CNC, το υδραυλικό σύστημα, το ηλεκτρικό σύστημα, το πνευματικό σύστημα και άλλα απαραίτητα εξαρτήματα. Αυτή η γραμμή παραγωγής είναι ειδικά σχεδιασμένη για την αυτοματοποιημένη επεξεργασία γωνιακών χαλύβων στη βιομηχανία κατασκευής πύργων. Ολόκληρη η λειτουργία ελέγχεται αριθμητικά, διευκολύνοντας τη φιλική προς τον χρήστη λειτουργία. Υποστηρίζει αυτοματοποιημένες, υψηλής ακρίβειας, πολλαπλών ποικιλιών και μεγάλης κλίμακας δυνατότητες παραγωγής.

Παράμετροι προϊόντος:

Χαρακτηριστικά προϊόντος:

1. Η μηχανή διάτρησης γωνιακού σιδήρου CNC είναι εξοπλισμένη με δύο ή τρεις μονάδες διάτρησης, καθεμία σχεδιασμένη να χειρίζεται τρία διαφορετικά μεγέθη διάτρησης. Αυτές οι μονάδες διάτρησης ελέγχονται με ακρίβεια μέσω αριθμητικού ελέγχου (NC), διασφαλίζοντας ακριβείς ρυθμίσεις στις θέσεις διάτρησης. Η μηχανή είναι ικανή να παράγει τόσο στρογγυλές όσο και οβάλ οπές. Οι δυνατότητες τροφοδοσίας και διάτρησης υψηλής ταχύτητας βελτιώνουν σημαντικά την αποδοτικότητα παραγωγής. Για γωνιακό χάλυβα 50x50x4mm, η μηχανή επιτυγχάνει χωρητικότητα παραγωγής 9-10 τόνων κατά τη διάρκεια μιας βάρδιας οκτώ ωρών.

2. Η μονάδα σήμανσης της μηχανής διάτρησης γωνίας CNC στεγάζεται σε ένα στιβαρό και άκαμπτο περίβλημα. Το σύστημα σήμανσης αποτελείται από τέσσερα σετ κασετών, οι οποίες μπορούν να επιλεγούν μέσω προγραμματισμού, επιτρέποντας την ευέλικτη ρύθμιση της θέσης σήμανσης. Επιπλέον, η μηχανή ενσωματώνει μια μέθοδο σήμανσης δίσκου με 10 σειρές, επιλέγοντας αυτόματα χαρακτήρες χωρίς να απαιτείται χειροκίνητη εισαγωγή, βελτιώνοντας έτσι σημαντικά την αποδοτικότητα σήμανσης.

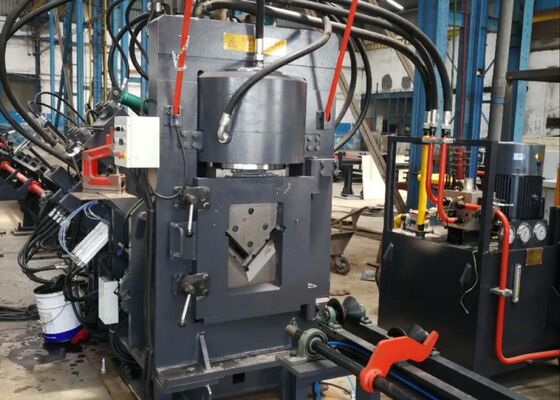

3. Η μηχανή κοπής γωνιακών χαλύβων CNC είναι εξοπλισμένη με μονάδα κοπής μονής λεπίδας, γνωστή για την ανώτερη δύναμη κοπής της. Κάθε κοπή εκτελείται χωρίς απώλεια υλικού και η προκύπτουσα επιφάνεια κοπής είναι καθαρή και λεία. Το περίβλημα της λεπίδας είναι σχεδιασμένο με δομή ανοιχτής πόρτας, διευκολύνοντας γρήγορες και ασφαλείς αντικαταστάσεις λεπίδων.

4. Το οριζόντιο τραπέζι υλικού μεταφέρει αποτελεσματικά τον γωνιακό χάλυβα στο περιστρεφόμενο ράφι υλικού, το οποίο τροφοδοτείται από κινητήρα και μειωτήρα. Αυτός ο μηχανισμός διασφαλίζει ότι ο γωνιακός χάλυβας τοποθετείται με ασφάλεια στον μεταφορέα τροφοδοσίας για περαιτέρω επεξεργασία.

5. Το τεμάχιο εργασίας συγκρατείται σταθερά και τροφοδοτείται από ένα φορείο τροφοδοσίας CNC, διασφαλίζοντας ακριβή ευθυγράμμιση και ακρίβεια τοποθέτησης. Το φορείο τροφοδοσίας τροφοδοτείται από σερβοκινητήρα, με ανάδραση από φωτοηλεκτρικό κωδικοποιητή, λειτουργώντας εντός συστήματος ελέγχου κλειστού βρόχου.

6. Η μηχανή διάτρησης και σήμανσης μετάλλων γωνιακών χαλύβων CNC λειτουργεί μέσω ενός υδραυλικού συστήματος που κινεί τις λειτουργίες διάτρησης, σήμανσης και κοπής. Είναι εξοπλισμένη με υδραυλικό σταθμό υψηλής ταχύτητας με συσσωρευτή, και οι υδραυλικές γραμμές χρησιμοποιούν συνδέσεις τύπου φερρούλας, διασφαλίζοντας απόδοση χωρίς διαρροές και διευκολύνοντας την εύκολη αντικατάσταση και συντήρηση. Οι κύριες υδραυλικές μπλοκ βαλβίδων προέρχονται από την αναγνωρισμένη μάρκα Atos, διασφαλίζοντας ένα αξιόπιστο και υψηλής απόδοσης υδραυλικό σύστημα.

7. Το σύστημα ψύξης του υδραυλικού σταθμού προσφέρει μια σειρά επιλογών, συμπεριλαμβανομένης της ψύξης με νερό, ψύξης με αέρα ή ψύξης λαδιού. Αυτή η ευελιξία επιτρέπει στους πελάτες να επιλέξουν την καταλληλότερη μέθοδο ψύξης σύμφωνα με τις ειδικές επιχειρησιακές τους απαιτήσεις.

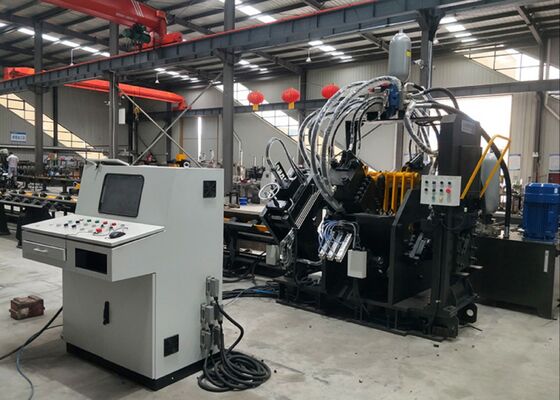

8. Το σύστημα ελέγχου αποτελείται από έναν ανώτερο υπολογιστή, PLC, σερβοκινητήρα, εξωτερικούς διακόπτες ανίχνευσης και άλλα κρίσιμα εξαρτήματα. Ο χειριστής απλώς εισάγει τις απαιτήσεις επεξεργασίας και το σύστημα δημιουργεί αυτόματα το αντίστοιχο πρόγραμμα επεξεργασίας. Είναι επίσης ικανό να διαβάζει μορφές αρχείων όπως DXF, NC και άλλες που παράγονται από λογισμικό CAD. Η διεπαφή ανθρώπου-μηχανής του ανώτερου υπολογιστή είναι φιλική προς τον χρήστη, διαθέτοντας διαισθητική οθόνη και εύκολη λειτουργία. Υποστηρίζει λειτουργίες όπως οπτικοποίηση γραφικών τεμαχίων, εκτεταμένη αποθήκευση δεδομένων, παρακολούθηση δεδομένων θέσης και ειδοποιήσεις σφαλμάτων.

Αυτά τα δείγματα, τα οποία αντιπροσωπεύουν τυπικές προδιαγραφές και συνθήκες επεξεργασίας εντός της βιομηχανίας πύργων γωνιακών χαλύβων, επιτρέπουν στους χρήστες να αξιολογήσουν άμεσα την ποιότητα επεξεργασίας, την ακρίβεια και την κατασκευή του εξοπλισμού. Λειτουργούν ως συγκεκριμένη αναφορά για την αξιολόγηση της απόδοσης του εξοπλισμού και της καταλληλότητάς του για συγκεκριμένες απαιτήσεις παραγωγής, υποστηρίζοντας έτσι τεκμηριωμένη, βασισμένη σε δεδομένα λήψη αποφάσεων για πιθανές εφαρμογές.

Στην κατασκευή γραμμών μεταφοράς υπερ-υψηλής τάσης (UHV), όπου οι πύργοι εκτίθενται σε ακραίες καιρικές συνθήκες και σημαντικά φορτία, αυτός ο εξοπλισμός διαδραματίζει ζωτικό ρόλο στην επεξεργασία των γωνιακών χαλύβων που αποτελούν το κύριο πλαίσιο των πύργων. Εκτελεί αποτελεσματικά εργασίες διάτρησης και σφράγισης στους γωνιακούς χάλυβες που χρησιμοποιούνται για τα σώματα των πύργων, τους εγκάρσιους βραχίονες και άλλα απαραίτητα δομικά στοιχεία, διασφαλίζοντας ακριβείς διαστάσεις και αξιόπιστες συνδέσεις που διατηρούν τη συνολική σταθερότητα και ακεραιότητα των πύργων.
