Μοντέλο BPF250 Ηλιακή στήριξη τρύπησης σχηματισμού CNC γραμμή παραγωγής για θερμό έλαση χαμηλού άνθρακα χάλυβα

Μοντέλο BPF250 Ηλιακή στήριξη τρύπησης σχηματισμού CNC γραμμή παραγωγής για θερμό έλαση χαμηλού άνθρακα χάλυβα

Εισαγωγή του προϊόντος

Η αλυσίδα αυτόματης παραγωγής μπορεί να επιτύχει το αρχικό μονό φύλλο πολλαπλών διεργασιών, αδιάλειπτης παραγωγής, καθορισμού ξετυλίγματος, ισοπέδωσης, τρύπησης, σχηματισμού,Τρίψιμο σε μία συνεχή παραγωγήΗ γραμμή παραγωγής έχει υψηλή ταχύτητα παραγωγής, επιγραμμική τρύπανση και συνεχή παραγωγή χύτευσης,εύκολη στη λειτουργία και χρησιμοποιεί λιγότερη εργασία.

Διαμόρφωση προϊόντος

Σημείωση: Τα σχέδια τύπου πλάκας υπόκεινται στα σχέδια που έχουν υπογραφεί και επιβεβαιωθεί από τον αγοραστή και τον πωλητή.

Διαδικασία παραγωγής

Η γραμμή παραγωγής εκτελείται σύμφωνα με την ακόλουθη τεχνολογική διαδικασία: Αποσύνδεση→Επίπεδο σερβοτροφοδότηση→Προσκόπηση→Κρύο σχηματισμό→Υδραυλική κοπή→Αποφόρτιση

Διαμόρφωση και λειτουργία της μονάδας

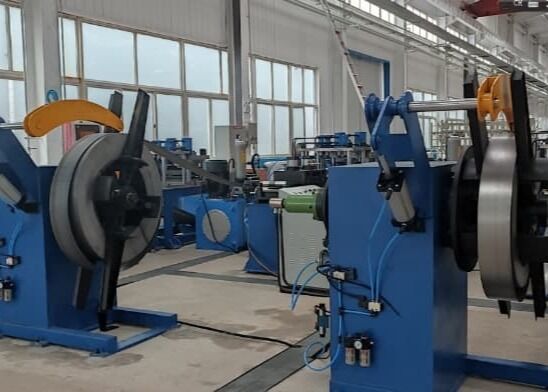

Αποσύρτης

Ανοίξιμο: Το μηχάνημα είναι σε λειτουργία με μόνο ένα κεφάλι.
Η δομή έντασης είναι τύπου ράβδου σύνδεσης και η κατάσταση λειτουργίας είναι σταθερή και αξιόπιστη.
Η αποσύνδεση είναι εξοπλισμένη με συσκευή πέδησης με αέρια.
Προκειμένου να αποφευχθεί η χαλάρωση του υλικού κατά τη διάρκεια της διαδικασίας ξετυλίγματος, ο αποτυλίκτης είναι εξοπλισμένος με ατμοσφαιρικό βραχίονα πίεσης για να εξασφαλίζεται η ασφάλεια των χειριστών.
Ο αποστροφιστής περιέχει επίσης τέσσερις προφυλακτήρες για να αποφεύγεται η λάθος ευθυγράμμιση ή το ξετυλίξιμο του ρολ.

Εφοδιασμός με εξισορρόπηση από εφοδιασμό με εξισορρόπηση 1 σύνολο

Χρησιμοποιήσεις: Τροφοδοτεί το υλικό φύλλου σύμφωνα με το πραγματικό απαιτούμενο μήκος βήματος για τρύπηση και μπορεί να ορίσει πολλαπλές ομάδες παραμέτρων τροφοδοσίας ταυτόχρονα, γεγονός που είναι βολικό και γρήγορο.Η ακρίβεια τροφοδοσίας είναι ακριβής χωρίς σωρευτική ανοχή.
Η τροφοδοτική συσκευή περιέχει 1 ζευγάρι κυλίνδρων τροφοδοσίας, χρησιμοποιώντας πιέσεις ελαστικών και πνευματική χαλάρωση.
Δομή: αποτελείται από πλαίσιο, σύστημα πίεσης και σύστημα servo drive

Άλλες συσκευές και συσκευές για την κατασκευή ή την κατασκευή συσκευών για την κατασκευή ή την κατασκευή συσκευών για την κατασκευή ή την κατασκευή οχημάτων

Εφαρμογή: Χρησιμοποιώντας ειδικό υδραυλικό πρέσο 80T, η θέση τρύπησης μπορεί να ρυθμιστεί κατά μήκος του πλάτους του υλικού και έχει τα χαρακτηριστικά της εύλογης δομής,μακρά διάρκεια ζωής και βολική ρύθμιση.

Το υδραυλικό σύστημα που είναι εξοπλισμένο με αυτή τη μηχανή τρύπησης έχει αναπτυχθεί ειδικά για τη μηχανή τρύπησης πολλαπλών σταθμών.και υιοθετεί ειδική υδραυλική μονάδα ελέγχου, η οποία έχει τα χαρακτηριστικά της γρήγορης ταχύτητας τρύπησης και χαμηλού θορύβου, και είναι εξοπλισμένη με ψύξη θερμαντήρα για να εξαλείψει τη θερμότητα για να καλύψει τις ανάγκες της συνεχούς παραγωγής.(Αυτό το υδραυλικό σύστημα έχει χρησιμοποιηθεί με επιτυχία σε πολλές γραμμές παραγωγής)

Δομή: υιοθετείται το μοντέλο υδραυλικού πύργου συγκόλλησης χάλυβα, το οποίο είναι οικονομικό και εφαρμόσιμο και η ταχύτητα είναι γρήγορη.Η απόσταση τρύπησης μπορεί να ρυθμιστεί στην εγκάρσια κατεύθυνση της πλάκας, και η απόσταση τρύπησης μπορεί να αλλάξει μέσω του ηλεκτρικού συστήματος ελέγχου.

Ποντσάρισμα ζευγαριού: 1 σύνολο 8 11x30 κυψελώδεις τρύπες χτυπούνται σε μία φορά.

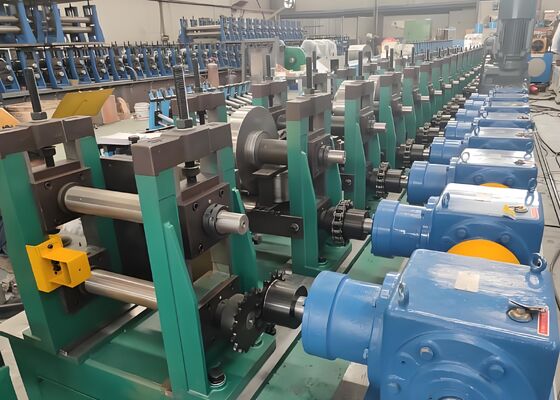

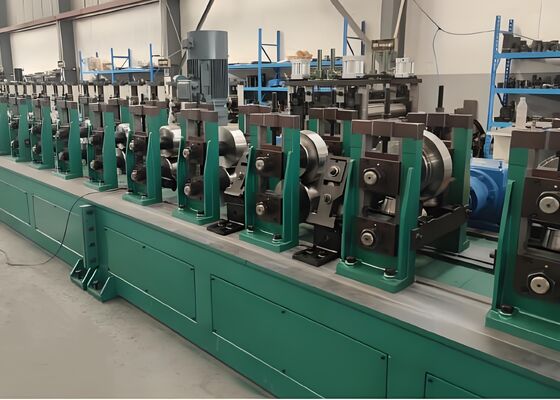

Μηχανή σχηματισμού κυλίνδρων 1 σύνολο

Εφαρμογή: Χρησιμοποιείται για να μετατρέψει το επιθυμητό τελικό σχήμα πλάκας στο τελικό επιθυμητό σχήμα διεπαφής μέσω της διαδικασίας κάμψης κυλίνδρων.
Κατά την αντικατάσταση προϊόντων με διαφορετικές προδιαγραφές, χρειάζεται να αντικατασταθεί μόνο μέρος του διασταυρωτή.

Δομή: Η μονάδα σχηματισμού υιοθετεί ανεξάρτητο ράφι (τρόπος τύπου torii).Το υλικό είναι κατασκευασμένο από υψηλής ποιότητας χάλυβα CR12.Η σκληρότητα μετά την εξάντληση είναι HRC58 ~ 62. Η επιφάνεια του κυλίνδρου γυαλίζεται μετά την τελική επεξεργασία.
Ο κατώτερος άξονας οδηγείται και οι άνω και κάτω άξονες χρησιμοποιούν συγχρονισμένα γρανάζια για τα απαραίτητα περάσματα.
Το εξωτερικό νάτλο του τόξου είναι αριστερό (κάτω άξονας) και δεξιό (πάνω άξονας).
