235Mpa Υλικό Δυνατότητα απόδοσης Ηλιακή στήριξη τρυπήματος σχηματισμού αυτόματη μηχανή ≤ 250mm πλάτος ταινίας

235Mpa Υλικό Δυνατότητα απόδοσης Ηλιακή στήριξη τρυπήματος σχηματισμού αυτόματη μηχανή ≤ 250mm πλάτος ταινίας

Εισαγωγή του προϊόντος

Η αλυσίδα αυτόματης παραγωγής μπορεί να επιτύχει το αρχικό μονό φύλλο πολλαπλών διεργασιών, αδιάλειπτης παραγωγής, καθορισμού ξετυλίγματος, ισοπέδωσης, τρύπησης, σχηματισμού,Τρίψιμο σε μία συνεχή παραγωγήΗ γραμμή παραγωγής έχει υψηλή ταχύτητα παραγωγής, επιγραμμική τρύπανση και συνεχή παραγωγή χύτευσης,εύκολη στη λειτουργία και χρησιμοποιεί λιγότερη εργασία.

Διαμόρφωση προϊόντος

Σημείωση: Τα σχέδια τύπου πλάκας υπόκεινται στα σχέδια που έχουν υπογραφεί και επιβεβαιωθεί από τον αγοραστή και τον πωλητή.

Διαδικασία παραγωγής

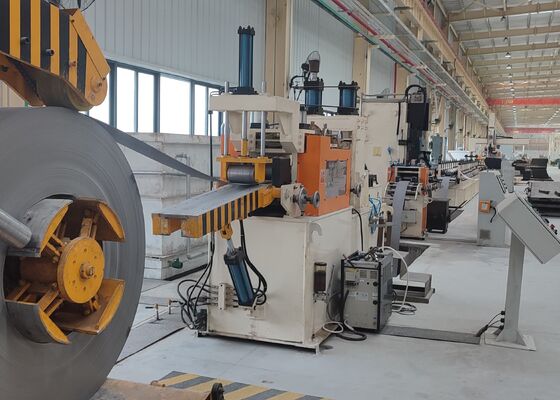

Η γραμμή παραγωγής εκτελείται σύμφωνα με την ακόλουθη τεχνολογική διαδικασία: Αποσύνδεση→Επίπεδο σερβοτροφοδότηση→Προσκόπηση→Κρύο σχηματισμό→Υδραυλική κοπή→Αποφόρτιση

Διαμόρφωση και λειτουργία της μονάδας

Υδραυλικές μηχανές κοπής 1 σύνολο

Σκοπός: Για να κόψει τα πλασμένα μέρη σε ένα συγκεκριμένο μήκος.
Δομή: Τα κύρια εξαρτήματα περιλαμβάνουν το πλαίσιο κοπής, το πετσί κοπής, το υδραυλικό σύστημα και άλλα εξαρτήματα.

Εργαλεία κοπής: συνολικά 3 σετ
Υλικό μαχαιριού: Cr12MoV (σκληρότητα μετά τη σβήσιση είναι HRC58~62)

Υδραυλικό σύστημα 1 σύνολο

Εφαρμογή: Παροχή ενέργειας για μηχανή τρύπησης και μηχανή κοπής.
Δομή: υιοθετείται η συνδυασμένη δομή της αντλίας και του συσσωρευτή και η ταχύτητα της δράσης τρύπησης και κοπής είναι γρήγορη, γεγονός που βελτιώνει την ταχύτητα της γραμμής παραγωγής.Το ψυγείο με ψύξη αέρα χρησιμοποιείται για την διάχυση της θερμότητας για την κάλυψη των απαιτήσεων παραγωγής υπό υψηλό φορτίο και υψηλότερη θερμοκρασίαΤο υδραυλικό σύστημα είναι ένα γρήγορο υδραυλικό σύστημα, κατάλληλο για υψηλής ταχύτητας τρύπηση, γύρισμα τρυπών και κοπή γραμμών παραγωγής ψυχρής κάμψης.Τα κύρια υδραυλικά εξαρτήματα υιοθετούν τα προϊόντα του Beijing Huade.

Τα κύρια εξαρτήματα είναι: αντλία πετρελαίου, κινητήρας, υδραυλική βαλβίδα, σόλενοειδής βαλβίδα, φίλτρο και υδραυλική δεξαμενή πετρελαίου.
Το υδραυλικό σύστημα υιοθετεί φίλτρα, και η καθαρότητα του ελαίου είναι εγγυημένη στην κατηγορία 6-8.

Πίεση υδραυλικού συστήματος: 22Kpa
Δύναμη υδραυλικού συστήματος: 15kw

Ηλεκτρική μονάδα ελέγχου 1 σύνολο

Το σύνολο της γραμμής υιοθετεί τη λειτουργία ελέγχου ανθρώπου-μηχανής που συνδυάζει PLC και οθόνη αφής.Πολλαπλά σύνολα οδηγιών λειτουργίας μπορούν να αποθηκευτούν ταυτόχροναΟ βαθμός αυτοματισμού είναι υψηλός. Έχει λειτουργία συναγερμού σε περίπτωση ανωμαλίας στη γραμμή παραγωγής,και η λειτουργία ολόκληρης της παραγωγής μπορεί να παρακολουθείται μέσω του συστήματος ελέγχου. Μετά την απενεργοποίηση ή την μη φυσιολογική κατάσταση διακοπής λειτουργίας, μπορεί να συνεχίσει την επεξεργασία σύμφωνα με τις προηγουμένως καθορισμένες παραμέτρους εργασίας.

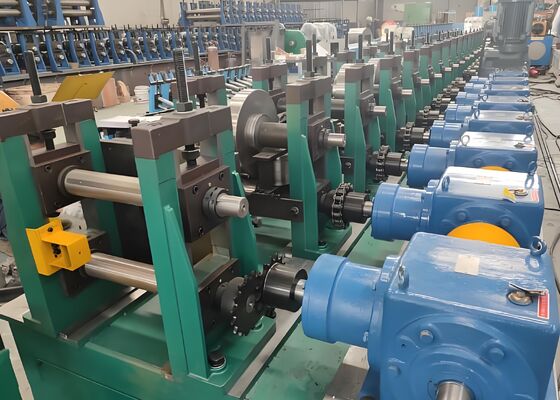

Μηχανή σχηματισμού κυλίνδρων 1 σύνολο

Εφαρμογή: Χρησιμοποιείται για να μετατρέψει το επιθυμητό τελικό σχήμα πλάκας στο τελικό επιθυμητό σχήμα διεπαφής μέσω της διαδικασίας κάμψης κυλίνδρων.
Κατά την αντικατάσταση προϊόντων με διαφορετικές προδιαγραφές, χρειάζεται να αντικατασταθεί μόνο μέρος του διασταυρωτή.

Δομή: Η μονάδα σχηματισμού υιοθετεί ανεξάρτητο ράφι (τρόπος τύπου torii).Το υλικό είναι κατασκευασμένο από υψηλής ποιότητας χάλυβα CR12.Η σκληρότητα μετά την εξάντληση είναι HRC58 ~ 62. Η επιφάνεια του κυλίνδρου γυαλίζεται μετά την τελική επεξεργασία.
Ο κατώτερος άξονας οδηγείται και οι άνω και κάτω άξονες χρησιμοποιούν συγχρονισμένα γρανάζια για τα απαραίτητα περάσματα.
Το εξωτερικό νάτλο του τόξου είναι αριστερό (κάτω άξονας) και δεξιό (πάνω άξονας).
