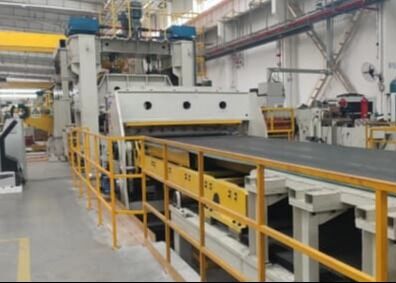

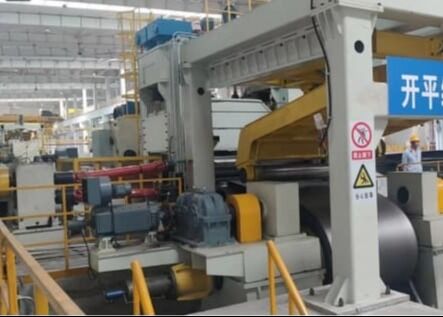

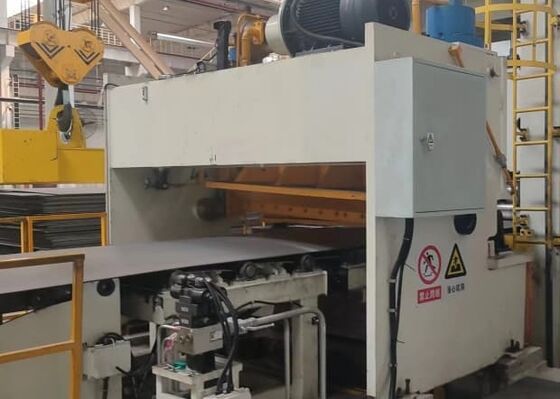

Μοντέλο RFHJ2-30x2500 Πλάκα ξετυλίγματος ομοιόμορφη και γραμμής κοπής 12 ′′ 30 mm Δυνατότητα πλάκας

Μοντέλο RFHJ2-30x2500 Πλάκα ξετυλίγματος ομοιόμορφη και γραμμής κοπής 12 ′′ 30 mm Δυνατότητα πλάκας

Σύνοψη του προϊόντος:

Ονομασία της γραμμής παραγωγής: γραμμή παραγωγής ξετυλίγματος, ισοπέδωσης και κοπής
Μοντέλο γραμμής παραγωγής: RFHJ1230×2500
Αυτή η γραμμή παραγωγής χρησιμοποιείται για το ξετυλίξιμο, την εξισορρόπηση, την κοπή και την τοποθέτηση χάλυβα με πάχος 12-30 mm και πλάτος 800-2500 mm.

Διαμόρφωση προϊόντος

Η ροή της διαδικασίας είναι η ακόλουθη:

Steel coil saddle → loading trolley → uncoiler → feeder → double-roller pinch feeding → 11-roller leveling machine (φ280) → length measuring device → tail plate pinching → shearing machine → palletizer → discharging roller table .

Διαμόρφωση και λειτουργία της μονάδας

Σιδερένια σέλα

Επισκόπηση: Η σιδερένια σπείρα αποτελείται από δύο συμμετρικά μέρη σε σχήμα V και τοποθετείται και στις δύο πλευρές της τάφρου πάνω από το φορτωτικό φορτηγό.Χρησιμοποιείται για την αποθήκευση ατσάλινων κυλινδρικών για επεξεργασία χωρίς ισχύΤο καρότσι φόρτωσης μπορεί να σηκώσει απευθείας τα ατσάλινα περιτυλίγματα από τη σέλα του ατσάλινου περιτυλίγματος για φόρτωμα.

Τεχνικές προδιαγραφές

2- Τροχόφορο.

α. Σύνοψη: Χρησιμοποιώντας ηλεκτρική κίνηση και υδραυλική ανύψωση. Το βάρος φόρτωσης είναι 35 τόνοι.και οι διπλοί κυλίνδροι στην κορυφή του καροτσιού σχηματίζουν μια δομή σε σχήμα "V"Ο κινητήρας μειωτήρας οδηγεί το φορτηγό κατά τη φόρτωση του, ώστε να κινείται κατά μήκος της τροχιάς.και στη συνέχεια ανυψώνεται από τον υδραυλικό κύλινδρο για να ανυψώσει την τροχιά στο απαιτούμενο ύψοςΗ ισχύς του κινητήρα του τροχοφόρου είναι 4KW.τα καλώδια και οι σωλήνες πετρελαίου προστατεύονται από αλυσίδες στήριξης.

Β. Τεχνικές προδιαγραφές
Φόρμα: ηλεκτρική πεζοπορία, υδραυλική ανύψωση
Ποσότητα: 1 μονάδα
Υλικό των κύριων εξαρτημάτων:
Υλικό στήριξης, πλάκα μεταφοράς: συγκόλληση πλάκας χάλυβα
Άξονας τροχού: 40Cr
Τροχός: 45 επεξεργασία σβήσισης HRC45·50
Λιπαντική: χειροκίνητη κεντρική λιπαντική

Τεχνικές παραμέτρους:

3. Αποσύρτης

α. Σύνοψη: Ο αποστροφιστής είναι μια συσκευή που χρησιμοποιείται για την τοποθέτηση ατσάλινων κυλίνδρων και το ξετυλίγμα τους. Ο αποστροφιστής έχει μια αριστερά-δεξιά συμμετρική δομή που αποτελείται από 2 σετ υδραυλικών τύμπνων επέκτασης και συστολής,2 σετ υδραυλικής κίνησηςΤο τύμπανο αποτελείται από ένα σπιντέλο υποστήριξης, ένα σχιστό σχήμα κάθισμα, τέσσερις καμπύλες πλάκες ενσωματωμένες στο σχιστό σχήμα κάθισμα,και περιστρεφόμενος υδραυλικός κύλινδροςΟ υδραυλικός κύλινδρος στερεώνεται στο πίσω μέρος του άξονα στήριξης και περιστρέφεται μαζί, και η ράβδος δέσμευσης του διατρέχει τον άξονα στήριξης και συνδέεται με το σχήμα σφήνας κάθισμα.Η ράβδος έλξης σπρώχνει και τραβάει το σχήμα σφήνας γλιστρικό κάθισμα για να γλιστρήσει, και η πλάκα τόξου επεκτείνεται και συρρικνώνεται το τύμπανο κάτω από την δράση της κλίσης σφήνας.Το σύστημα επέκτασης και συστολής έχει υδραυλικά ελεγχόμενη διατήρηση της πίεσης προς μία κατεύθυνση για να αποφευχθεί η διαρροή εσωτερικής βαλβίδας και να εξασφαλιστεί αποτελεσματικά η δύναμη έντασης του κροταφίουΟ σπινδύλος περιστρέφεται από έναν κινητήρα μέσω ενός μειωτήρα και μπορεί να περιστρέφεται προς τα εμπρός και προς τα πίσω.
Ο εκτροχιαστής παρέχει την κύρια ισχύ για τον ηγέτη σιδηροτροχιάς και παράγει αντίστροφη τάση κατά την αυτόματη λειτουργία, καθιστώντας την γραμμή παραγωγής να λειτουργεί ομαλά και αξιόπιστα.

Σύνθεση: (1) Μηχανική βάση (2) Μηχανή και μειωτήρας (3) Κινούμενο ράφι (4) Κεφαλάκι (επεκτάσιμο) (5) Υδραυλικό σύστημα επέκτασης και συρρίκνωσης (6) Υδραυλικό σύστημα κίνησης

Β. Τεχνικές προδιαγραφές
Μορφή: Διπλή κεφαλή υδραυλικής επέκτασης και συστολής (δύο βήματα Ф762mm, Ф950mm)
Ποσότητα: 1 μονάδα
Υλικό των κύριων εξαρτημάτων:
Σωλήνες υποστήριξης διεύρυνσης και συστολής: μέρη δομών από χάλυβα
Φρέμα, βάση: συγκολλημένα μέρη από χαλύβδινα πλακάκια
Σφινδάλια: 40Cr
Τεχνικές συσκευές για την κατασκευή καλωδίων
