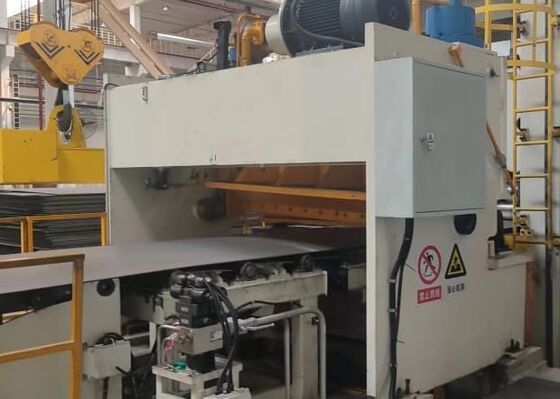

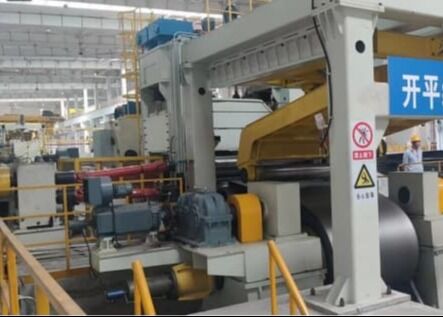

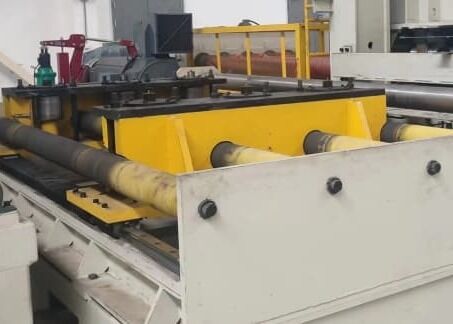

1520m/min Γραμμή παραγωγής πλάκας Ταχύτητα ξετυλίγματος CNC γραμμή κοπής ισοπέδωσης 35 τόνους

1520m/min Γραμμή παραγωγής πλάκας Ταχύτητα ξετυλίγματος CNC γραμμή κοπής ισοπέδωσης 35 τόνους

Σύνοψη του προϊόντος:

Ονομασία της γραμμής παραγωγής: γραμμή παραγωγής ξετυλίγματος, ισοπέδωσης και κοπής
Μοντέλο γραμμής παραγωγής: RFHJ1230×2500
Αυτή η γραμμή παραγωγής χρησιμοποιείται για το ξετυλίξιμο, την εξισορρόπηση, την κοπή και την τοποθέτηση χάλυβα με πάχος 12-30 mm και πλάτος 800-2500 mm.

Διαμόρφωση προϊόντος

Η ροή της διαδικασίας είναι η ακόλουθη:

Steel coil saddle → loading trolley → uncoiler → feeder → double-roller pinch feeding → 11-roller leveling machine (φ280) → length measuring device → tail plate pinching → shearing machine → palletizer → discharging roller table.

Διαμόρφωση και λειτουργία της μονάδας

1Μηχανή τροφοδοσίας

Επισκόπηση: Η συσκευή που καθοδηγεί το σύστημα είναι εγκατεστημένη πάνω από τον αποστροφωτήρα και οδηγεί την κεφαλή του σιδηροτροχίου στην μηχανή ακατέργασης με τη συνεργασία του αποστροφωτήρα.Αποτελείται κυρίως από 2 τροφοδοτούμενους κυλίνδρους πίεσηςΟ κυλίνδρος πίεσης, η κεφαλή πίεσης και η συσκευή ολίσθησης είναι όλα εγκατεστημένα στο πλαίσιο.

Η κεφαλή του υλικού πιέζεται σφιχτά πριν από το ξετυλίξιμο για να αποφευχθεί η ανάκαμψη της κεφαλής της πλάκας κατά την κοπή της ταινίας.Το μήκος της πλάκας τροφοδοσίας μπορεί να επεκταθεί και να συρρικνωθεί ώστε να προσαρμοστεί σε διαφορετικές διαμέτρους κυλίνδρωνΗ πλατφόρμα τροφοδοσίας κινείται από κυλινδρικό λάδι και μπορεί να κουνιέται πάνω και κάτω.

Ο κυλίνδρος πίεσης ανεβαίνει και κατεβαίνει με υδραυλικό κύλινδρο και η ταχύτητα ανύψωσης ρυθμίζεται με βαλβίδα αερισμού.η συσκευή ολίσθησης ανυψώνεται και τηλεσκοπείται από υδραυλικό κύλινδροΚάθε κύλινδρο είναι εξοπλισμένο με μια ενιαία βαλβίδα που ελέγχεται υδραυλικά για τη διατήρηση της πίεσης ώστε να αποφεύγεται η γλίστρα προς τα κάτω και η εσωτερική διαρροή της βαλβίδας.

Σύνθεση: (1) Ρακ πιέσεως (2) Συσκευή κυλίνδρων πίεσης (3) Πλάκα τροφοδοσίας

Τεχνικές προδιαγραφές
Μορφή: πλήρως υδραυλική κίνηση
Ποσότητα: 1 σύνολο
Πρωταρχικά εξαρτήματα:Χάλυβα πλακέτος: συγκόλληση προφίλ
Χάλυβας με μηχανισμό ολίσθησης: συγκόλληση προφίλ πλάκας
Πλάκα από χάλυβα για συσκευή κεφαλής φτυάρι: συγκόλληση προφίλ

Τεχνικές παραμέτρους:

2. Δύο ρόλοι τσιμπήματα τροφοδοσίας

α. Σύνοψη: Η μηχανή αυτή αποτελείται κυρίως από το τμήμα του πλαισίου, το τμήμα του κυλίνδρου, το τμήμα της κύριας μετάδοσης και το μέρος ανύψωσης της φιάλης πετρελαίου.

(1) Μέρος ράφου
Το πλαίσιο υιοθετεί μια συνολική δομή συγκολλημένης πλακέτας από χάλυβα, η οποία συνδυάζει οργανικά το μέρος του κυλίνδρου, το μέρος ανύψωσης και το μέρος του πλαισίου.Έχει εύλογη δομή και είναι εύκολο να εγκατασταθεί και να συντηρηθείΗ βελτιστοποιημένη σχεδίαση υπολογιστή χρησιμοποιείται για να εξασφαλίσει την αντοχή, την ακαμψία, την ακρίβεια και άλλες απαιτήσεις απόδοσης του εργαλείου μηχανής, να ικανοποιήσει τις ανάγκες διόρθωσης της πλάκας,και υποβάλλονται σε θερμική επεξεργασία γήρανσης μετά τη συγκόλληση.

(2) Μέρος κυλίνδρου
Το μέρος του κυλίνδρου αποτελείται από 2 σύνολα κυλίνδρων τσιμπήματος, και κάθε σύνολο κυλίνδρων τσιμπήματος είναι τοποθετημένο επάνω και κάτω σε σταδιακό τρόπο ώστε να διευκολύνεται η τροφοδοσία της πλάκας καθοδήγησης,και υιοθετεί πλήρη λειτουργία οδήγησης.

Το υλικό του κυλίνδρου είναι 42CrMo. Είναι σφυρηλατημένο.Η σκληρότητα είναι HRC55~60, και η ομαλότητα είναι 0.8Τα ρουλέα των ρολών εργασίας είναι όλα αυτοδιαμορφωμένα και έχουν υψηλή αντοχή φορτίου. Τα ρουλέα έχουν χαμηλή τριβή και μεγάλη διάρκεια ζωής.σφυρηλασία → ακατέργαστη στροφή → σβήσιμο και θέρμανση → λεπτή στροφή → ακατέργαστη άλεση → επιφανειακή σβήσιση → ευθεία → ακατέργαστη άλεση → λεπτή άλεσηΜετά την αυστηρή επιθεώρηση του ρολ εργασίας, η έκθεση επιθεώρησης υλικών, η έκθεση επιθεώρησης θερμικής επεξεργασίας, η έκθεση επιθεώρησης ανίχνευσης ελαττωμάτων κλπ. θα παρέχονται στον χρήστη!

(3) Κεντρικό τμήμα μετάδοσης
Το κύριο τμήμα μεταφοράς τροφοδοτείται από κινητήρα συνεχούς ρεύματος μέσω μειωτήρα, θήκης μεταφοράς και καθολικής ζεύξης για την κίνηση του κυλίνδρου ισοπέδωσης.Η καθολική ζεύξη επιτυγχάνει το σκοπό της σύνδεσης σε διαφορετικές θέσεις και την κίνηση ανύψωσης της επάνω σειράς των κυλίνδρωνΟ μειωτής και το κιβώτιο μεταφοράς υιοθετούν και τα δύο ταχυτήτες.

Β. Τεχνικές προδιαγραφές
Ποσότητα: 1 μονάδα
Ταχύτητα εξισορρόπησης: 10-25m/min
Διάμετρος κυλίνδρου: φ380
Υλικό κυλίνδρου: 42CrMo
Ποσότητα: 4 τεμάχια
Μηχανή συνεχούς ρεύματος: 1 σύνολο για μεταφορά κυλίνδρων ισοπέδωσης

Δύναμη: 110kw

3Μηχανή εξισορρόπησης με έντεκα ρόλους
α. Σύνοψη: Η μηχανή αυτή αποτελείται από ένα σύνολο κυλίνδρων χελώνας και έντεκα κυλίνδρους ισοπέδωσης.ένα μέρος λιπαντικού ξηρού ελαίου, μια συσκευή μέτρησης με ψηφιακή οθόνη μετατόπισης κλπ. Αυτός ο ισοπεδωτής έχει λογική δομή, βολική λειτουργία και εύκολη συντήρηση.
(1) Μέρος ράφου
Το τμήμα του πλαισίου αποτελεί το θεμέλιο αυτού του ισοπεδωτή.Κάθε μέρος είναι μια χάλυβα πλάκα συγκολλημένη δομήΟι στήλες δέσμευσης βρίσκονται στα αριστερά και δεξιά πλαίσια για να συνδέουν τις ακροβάθρες και να διατηρούν την κατάλληλη δύναμη προ-σφίξης ώστε να εξασφαλίζεται ότι μπορούν να αντέξουν τη δύναμη εξισορρόπησης κατά τη διάρκεια της εργασίας.Όλο το μέρος του πλαισίου έχει ένα νέο σχήμα και είναι όμορφο και κομψό.
(2) Εργασιακό μέρος κυλίνδρου
Το μέρος του ρολ εργασίας είναι το κεντρικό μέρος αυτού του ισοπεδωτή.που μπορεί να τραβήξει αποτελεσματικά το υλικό φύλλου και να αποτρέψει την ολίσθησηΟ κυλίνδρος ισοπέδωσης υιοθετεί την αρχή λειτουργίας της ισοπέδωσης πολλών κυλίνδρων.Το υλικό φύλλου παραμορφώνεται επανειλημμένα προς τα εμπρός και προς τα πίσω κατευθύνσεις στη μέση του κυλίνδρου ισοπέδωσης για την εξάλειψη της εσωτερικής πίεσης και το επίπεδο του υλικούΟ κυλίνδρος εξισορρόπησης είναι κατασκευασμένος από ρυμουλκούμενο χάλυβα (60CrMoV), το οποίο έχει σκληρυθεί και σβήσει την επιφάνεια.,εξασφαλίζοντας έτσι την ακρίβεια της εξισορρόπησης του φύλλου.
