2200/4300KN Δύναμη κοπής CNC γωνία τρύπησης ξυρίσματος χάλυβα πύργος γραμμή παραγωγής 18 γράμματα ανά ομάδα

2200/4300KN Δύναμη κοπής CNC γωνία τρύπησης ξυρίσματος χάλυβα πύργος γραμμή παραγωγής 18 γράμματα ανά ομάδα

Εισαγωγή του προϊόντος:

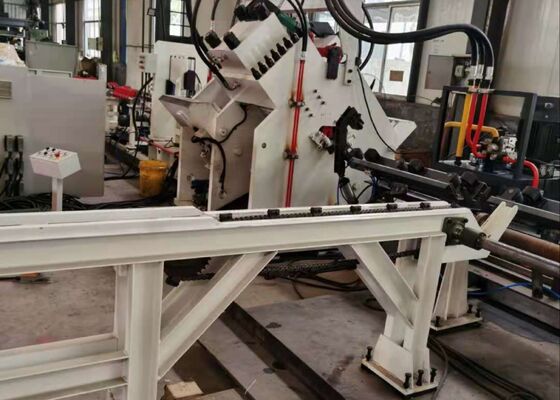

Η σειρά JNC υψηλής ταχύτητας CNC γωνιακής τρύπησης, σήμανσης και κοπής παραγωγής αποτελείται κυρίως από μονάδα τρύπησης, μονάδα σήμανσης, μονάδα κοπής, εγκάρσιο μεταφορέα, περιστρεφόμενο μεταφορέα,μεταγωγός τροφοδοσίας, μεταγωγός εκφόρτωσης, φορτηγό τροφοδοσίας CNC, υδραυλικό σύστημα, ηλεκτρικό σύστημα, πνευματικό σύστημα και άλλα κρίσιμα εξαρτήματα.Ειδικά σχεδιασμένα για την αυτοματοποιημένη επεξεργασία χάλυβα γωνίας στον τομέα κατασκευής πύργων, αυτή η γραμμή παραγωγής λειτουργεί υπό πλήρη αριθμητικό έλεγχο, εξασφαλίζοντας την ευκολία χρήσης.

Παράμετροι προϊόντος:

Χαρακτηριστικά του προϊόντος:

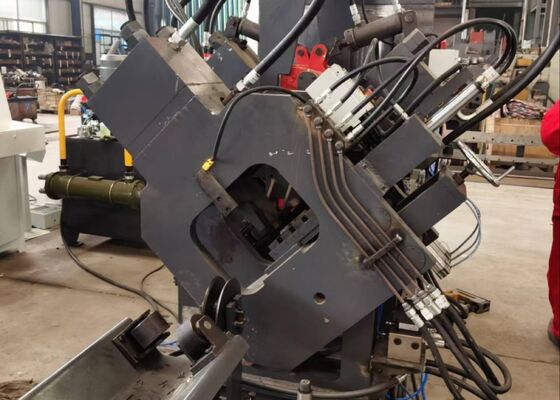

1Η μηχανή τρύπησης σιδήρου γωνίας CNC είναι εξοπλισμένη είτε με δύο είτε με τρεις μονάδες τρύπησης, η καθεμία ικανή να χωρέσει τρία διαφορετικά μεγέθη τρύπησης.Αυτές οι μονάδες τρύπησης ελέγχονται με ακρίβεια με αριθμητικό έλεγχο (NC)Η μηχανή μπορεί να παράγει τόσο στρογγυλές όσο και οβάλ τρύπες. Με τις δυνατότητες υψηλής ταχύτητας τροφοδοσίας και τρύπησης, βελτιώνει σημαντικά την αποτελεσματικότητα της παραγωγής.Για χάλυβα γωνίας 50 × 50 × 4 mm, το μηχάνημα επιτυγχάνει παραγωγική ικανότητα 9-10 τόνων κατά τη διάρκεια μιας οκτάωρης βάρδιας.

2Η μονάδα σήμανσης της μηχανής τρύπησης γωνίας CNC στεγάζεται σε ένα ανθεκτικό και ανθεκτικό περίβλημα.προσφέρει ευελιξία στη ρύθμιση της θέσης σήμανσηςΕπιπλέον, το μηχάνημα χρησιμοποιεί μια μέθοδο σήμανσης δίσκου με 10 σειρές, επιλέγοντας αυτόματα χαρακτήρες χωρίς την ανάγκη χειροκίνητης εισαγωγής, βελτιώνοντας έτσι σημαντικά την αποτελεσματικότητα σήμανσης.

3Το μηχάνημα κοπής CNC με γωνιακές ράβδους διαθέτει μονάδα κοπής με μία λεπίδα, γνωστή για την εξαιρετική δύναμη κοπής.παρέχοντας καθαρή και ομαλή επιφάνεια κοπήςΤο περίβλημα της λεπίδας είναι σχεδιασμένο με ανοιχτή δομή, επιτρέποντας την ταχεία και ασφαλή αντικατάσταση της λεπίδας.

4Ο οριζόντιος πίνακας υλικών μεταφέρει αποτελεσματικά την γωνιακή ράβδο στο περιστρεφόμενο ράφι υλικών, το οποίο κινείται από κινητήρα και μειωτήρα.Αυτό το σύστημα εξασφαλίζει την ασφαλή τοποθέτηση της γωνιακής ράβδου στο μεταφορέα τροφοδοσίας για μεταγενέστερη επεξεργασία.

5Το εργασιακό κομμάτι διατηρείται σταθερά και τροφοδοτείται από μια άμαξα τροφοδοσίας CNC, η οποία εγγυάται ακριβή ευθυγράμμιση και ακρίβεια τοποθέτησης.με ανατροφοδότηση από φωτοηλεκτρικό κωδικοποιητή, που λειτουργεί σε σύστημα ελέγχου κλειστού κυκλώματος.

6Η μηχανή τρύπησης και σήμανσης μετάλλων από ατσάλι με γωνία CNC λειτουργεί μέσω υδραυλικού συστήματος που οδηγεί τις λειτουργίες τρύπησης, σήμανσης και κοπής.Είναι εξοπλισμένο με ένα υδραυλικό σταθμό υψηλής ταχύτητας με συσσωρευτή, και οι υδραυλικές γραμμές χρησιμοποιούν συνδέσεις τύπου σιδηροτροχίου, εξασφαλίζοντας αδιάβροχη λειτουργία και απλοποιώντας την αντικατάσταση και τη συντήρηση.Οι κύριοι υδραυλικοί βαλβίδες προέρχονται από τη γνωστή μάρκα Atos, που εγγυάται ένα αξιόπιστο και υψηλής απόδοσης υδραυλικό σύστημα.

7Το σύστημα ψύξης του υδραυλικού σταθμού προσφέρει διάφορες επιλογές, συμπεριλαμβανομένης της ψύξης με νερό, ψύξης με αέρα ή ψύξης με λάδι.Αυτή η ευελιξία επιτρέπει στους πελάτες να επιλέγουν την πλέον κατάλληλη μέθοδο ψύξης με βάση τις ειδικές λειτουργικές τους ανάγκες.

8Το σύστημα ελέγχου αποτελείται από έναν άνω υπολογιστή, PLC, servo motor, εξωτερικούς διακόπτες ανίχνευσης και άλλα βασικά εξαρτήματα.και το σύστημα δημιουργεί αυτόματα το αντίστοιχο πρόγραμμα επεξεργασίαςΕίναι επίσης συμβατό με μορφές αρχείων όπως DXF, NC και άλλα που παράγονται από λογισμικό CAD.προσφέρει φιλική προς τον χρήστη οθόνη και απλοποιημένη λειτουργίαΥποστηρίζει χαρακτηριστικά όπως γραφική οπτικοποίηση του εργασιακού τμήματος, εκτεταμένη αποθήκευση δεδομένων, παρακολούθηση δεδομένων τοποθεσίας και ειδοποιήσεις συναγερμού βλάβης.

Τα δείγματα αυτά, τα οποία αντανακλούν τις τυποποιημένες προδιαγραφές και τις τυπικές συνθήκες επεξεργασίας στον κλάδο των κεκλιμένων πύργων χάλυβα, επιτρέπουν στους χρήστες να αξιολογούν άμεσα την ποιότητα επεξεργασίας του εξοπλισμού,ακρίβειαΠαρέχουν ένα απτό σημείο αναφοράς για την αξιολόγηση των επιδόσεων του εξοπλισμού και της καταλληλότητάς του για ειδικές ανάγκες παραγωγής, διευκολύνοντας έτσι την ενημέρωση, την αξιολόγηση και την αξιολόγηση των επιδόσεων του εξοπλισμού.λήψη αποφάσεων με βάση τα δεδομένα για πιθανές εφαρμογές.

Κατά την κατασκευή γραμμών μεταφοράς υπερυψωμένης τάσης (UHV), όπου οι πύργοι υπόκεινται σε σοβαρές καιρικές συνθήκες και σημαντικά φορτία,Ο εξοπλισμός αυτός είναι απαραίτητος για την επεξεργασία των στοιχείων από ατσάλι γωνίας που αποτελούν το κύριο δομικό πλαίσιο των πύργων.- Πραγματοποιεί αποτελεσματικά τις επεξεργασίες τρύπησης και τυποποίησης στο γωνιακό χάλυβα που χρησιμοποιείται για τα σώματα του πύργου, τα διασταυρούμενα χέρια και άλλα κρίσιμα δομικά στοιχεία,διασφάλιση ακριβών διαστάσεων και ασφαλών συνδέσεων που διατηρούν τη συνολική σταθερότητα και ακεραιότητα των πύργων.
