32x7x3m Συνολικό μέγεθος Γωνία Προφίλ Επεξεργασία CNC Γωνία Σιδηρούν Σιδηρούν Πύργο Μηχανική Γραμμή 3 Άξονες CNC

32x7x3m Συνολικό μέγεθος Γωνία Προφίλ Επεξεργασία CNC Γωνία Σιδηρούν Σιδηρούν Πύργο Μηχανική Γραμμή 3 Άξονες CNC

Εισαγωγή του προϊόντος:

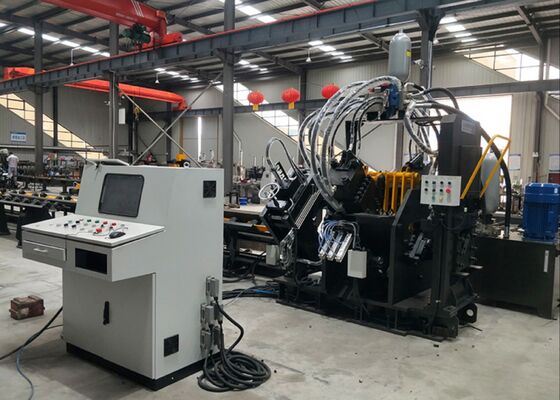

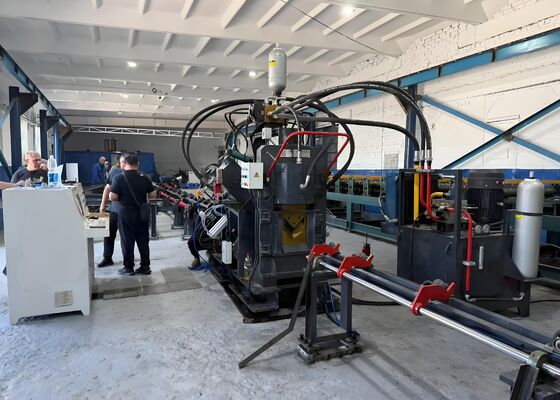

Η σειρά JNC υψηλής ταχύτητας CNC γωνιακής τρύπησης, σήμανσης και κοπής παραγωγής αποτελείται κυρίως από τη μονάδα τρύπησης, μονάδα σήμανσης, μονάδα κοπής, εγκάρσιο μεταφορέα, περιστρεφόμενο μεταφορέα,μεταγωγός τροφοδοσίας, μεταγωγός εκφόρτωσης, φορτηγό τροφοδοσίας CNC, υδραυλικό σύστημα, ηλεκτρικό σύστημα, πνευματικό σύστημα και άλλα βασικά εξαρτήματα.Ειδικά σχεδιασμένα για την αυτοματοποιημένη επεξεργασία χάλυβα γωνίας στην κατασκευή πύργων, αυτή η γραμμή παραγωγής λειτουργεί εξ ολοκλήρου με αριθμητικό έλεγχο, προσφέροντας φιλική προς το χρήστη λειτουργία.

Παράμετροι προϊόντος:

Χαρακτηριστικά του προϊόντος:

1Η μηχανή τρύπησης σιδήρου γωνίας CNC είναι εξοπλισμένη είτε με δύο είτε με τρεις μονάδες τρύπησης, η καθεμία από τις οποίες μπορεί να χωρέσει τρία διαφορετικά μεγέθη τρύπησης.Αυτές οι μονάδες τρύπησης ελέγχονται με ακρίβεια με αριθμητικό έλεγχο (NC)Το μηχάνημα είναι ικανό να παράγει στρογγυλές και οβάλ τρύπες.αυξάνει σημαντικά την αποδοτικότητα της παραγωγήςΓια χάλυβα γωνίας 50×50×4mm, το μηχάνημα επιτυγχάνει παραγωγική ικανότητα 9-10 τόνων σε μια βάρδια οκτώ ωρών.

2Το σύστημα σήμανσης περιλαμβάνει τέσσερα σετ κασέτας, τα οποία μπορούν να επιλεγούν μέσω προγραμματισμού,παρέχει ευελιξία στη ρύθμιση της θέσης σήμανσηςΕπιπλέον, το μηχάνημα χρησιμοποιεί μια μέθοδο σήμανσης δίσκου με 10 σειρές, η οποία επιλέγει αυτόματα χαρακτήρες χωρίς την ανάγκη χειροκίνητης εισαγωγής, βελτιώνοντας έτσι σημαντικά την αποτελεσματικότητα της σήμανσης.

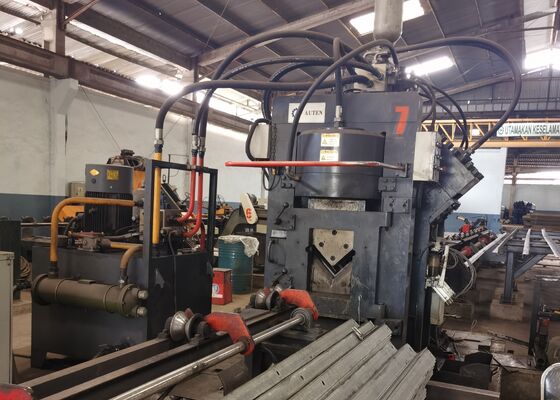

3Το μηχάνημα κοπής CNC είναι εξοπλισμένο με μονάδα κοπής με μία λεπίδα, γνωστή για την εξαιρετική δύναμη κοπής.με αποτέλεσμα καθαρή και ομαλή επιφάνεια κοπήςΤο περίβλημα της λεπίδας διαθέτει ανοιχτή πόρτα, η οποία διευκολύνει την ταχεία και ασφαλή αντικατάσταση της λεπίδας.

4Ο οριζόντιος πίνακας υλικών μεταφέρει αποτελεσματικά την γωνιακή ράβδο στο περιστρεφόμενο ράφι υλικών, το οποίο τροφοδοτείται από κινητήρα και μειωτήρα.Αυτό το σύστημα εξασφαλίζει την ασφαλή τοποθέτηση της γωνιακής ράβδου στο μεταφορέα τροφοδοσίας για περαιτέρω επεξεργασία.

5Το εργαλείο διατηρείται σταθερά και τροφοδοτείται από μια άμαξα τροφοδοσίας CNC, εξασφαλίζοντας ακριβή ευθυγράμμιση και ακρίβεια τοποθέτησης.με ανατροφοδότηση που παρέχεται από φωτοηλεκτρικό κωδικοποιητή, που λειτουργεί σε σύστημα ελέγχου κλειστού κυκλώματος.

6Η μηχανή τρύπησης και σήμανσης μετάλλων από χάλυβα με γωνία CNC τροφοδοτείται από υδραυλικό σύστημα που οδηγεί τις λειτουργίες τρύπησης, σήμανσης και κοπής.Διαθέτει υδραυλικό σταθμό υψηλής ταχύτητας εξοπλισμένο με συσσωρευτή, και οι υδραυλικές γραμμές χρησιμοποιούν συνδέσεις τύπου σιδηροτροχιάς, εξασφαλίζοντας την απόδοση χωρίς διαρροές ενώ απλοποιούν τη συντήρηση και την αντικατάσταση.Τα κύρια υδραυλικά βαλβίδες προμηθεύονται από την αξιόπιστη μάρκα Atos, εξασφαλίζοντας ένα αξιόπιστο και υψηλής απόδοσης υδραυλικό σύστημα.

7Το σύστημα ψύξης του υδραυλικού σταθμού προσφέρει πολλαπλές επιλογές, συμπεριλαμβανομένης της ψύξης με νερό, ψύξης με αέρα ή ψύξης με λάδι.Η ευελιξία αυτή επιτρέπει στους πελάτες να επιλέγουν την πλέον κατάλληλη μέθοδο ψύξης με βάση τις ειδικές λειτουργικές τους απαιτήσεις.

8Το σύστημα ελέγχου αποτελείται από έναν άνω υπολογιστή, PLC, servo motor, εξωτερικούς διακόπτες ανίχνευσης και άλλα ολοκληρωμένα εξαρτήματα.και το σύστημα δημιουργεί αυτόματα το αντίστοιχο πρόγραμμα επεξεργασίας. Είναι πλήρως συμβατό με μορφές αρχείων όπως DXF, NC και άλλα που δημιουργούνται από λογισμικό CAD.προσφέροντας μια διαισθητική εμφάνιση και απλοποιημένη λειτουργίαΠεριλαμβάνει χαρακτηριστικά όπως η γραφική οπτικοποίηση του εργασιακού τμήματος, η εκτεταμένη αποθήκευση δεδομένων, η παρακολούθηση της θέσης και οι ειδοποιήσεις συναγερμού βλάβης.

Τα δείγματα αυτά, τα οποία αντιπροσωπεύουν τις τυποποιημένες προδιαγραφές και τις κοινές συνθήκες επεξεργασίας στην βιομηχανία κεκλιμένων πύργων χάλυβα, επιτρέπουν στους χρήστες να αξιολογούν άμεσα την ποιότητα επεξεργασίας του εξοπλισμού,ακρίβειαΗ εpiιλογή αυτή piροβλέpiει την εpiιλογή των εpiιχειρηατικών piροϊόντων και την εpiιλογή των εpiιχειρηατικών piροϊόντων και των εpiιχειρηατικών υλικών.λήψη αποφάσεων με βάση τα δεδομένα για πιθανές εφαρμογές.

Στην κατασκευή γραμμών μεταφοράς υπερυψωμένης τάσης (UHV), όπου οι πύργοι πρέπει να αντέχουν σε ακραίες καιρικές συνθήκες και σε βαριά φορτία,Ο εξοπλισμός αυτός παίζει κρίσιμο ρόλο στην επεξεργασία των κατασκευαστικών στοιχείων από ατσάλι που αποτελούν το κύριο δομικό πλαίσιο των πύργων.Εκτελεί αποτελεσματικά τις επεξεργασίες τρύπησης και τυποποίησης στο γωνιακό χάλυβα που χρησιμοποιείται για τα σώματα του πύργου, τα διασταυρούμενα χέρια και άλλα βασικά δομικά στοιχεία,διασφάλιση ακριβών διαστάσεων και ισχυρών συνδέσεων που διατηρούν τη συνολική σταθερότητα και ακεραιότητα των πύργων.
