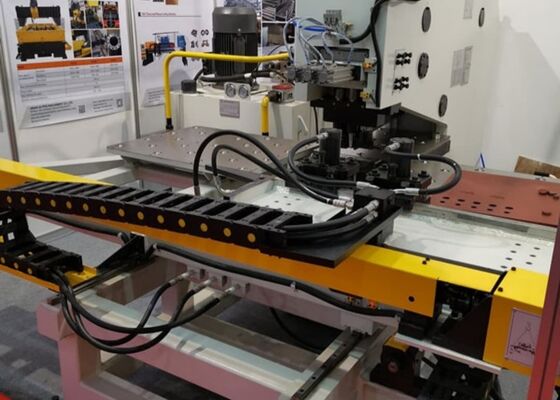

Μοντέλο BNHD120 Μηχανή τρυπήματος με CNC για τρυπήματα μεταλλικών πλακών 4 σταθμοί διάτρησης
Εισαγωγή του προϊόντος:
Αυτή η μηχανή τρύπησης και γεώτρησης πλακών CNC είναι ειδικά σχεδιασμένη για τη βιομηχανία κατασκευής ατσάλινων πύργων, παρέχοντας εξαιρετική ακρίβεια στην τρύπηση, το σήμα,και γεωτρήσεις για κατασκευαστικά στοιχεία από χαλύβδινα πλακάκιαΕπιπλέον, παρουσιάζει εντυπωσιακή προσαρμοστικότητα, ικανή να εκτελεί λειτουργίες τρύπησης, τρύπησης και σήμανσης σε ένα ευρύ φάσμα μεταλλικών εξαρτημάτων,Συνεπώς, υποστηρίζουν διάφορες βιομηχανικές εφαρμογές.
Διαμόρφωση προϊόντος:
| Σχήμα |
BNHD120 |
| Μέγιστο μέγεθος εργασιακού τεμαχίου (mm) |
1500*800 |
| Μέγιστη διάμετρος τρύπησης (mm) |
Φ26 |
| Μέγιστη διάμετρος γεώτρησης (mm) |
Φ50 |
| Στρίψιμο σπινδέλου γεωτρήσεις |
BT1 χημικό προϊόν |
| Δυνατότητα εκτύπωσης |
Σφυροκόπηση |
5Επικεφαλής25 (Q235) |
| Στρώσεις |
40 |
| Δύναμη τρύπησης (kN) |
1000/1200 |
| Δύναμη σήμανσης (kN) |
800/1200 |
| Ελάχιστη απόσταση μεταξύ της τρύπας και της άκρης της πλάκας (mm) |
Σφυροκόπηση |
25 |
| Στρώσεις |
Εξαρτάται από τη διάμετρο της τρύπας |
| Μέγεθος χαρακτήρα ((mm) |
14*10*19 |
| Ποσότητα χαρακτήρα |
12 |
| Σιδηροδρομικές μονάδες |
4 |
| Ταχύτητα τροφοδοσίας της γεώτρησης (mm/min) |
0 ~ 5000 |
| Στροφή σπινδέλου τρύπωσης (mm) |
350 |
| Ταχύτητα περιστροφής του σπινδέλου γεώτρησης ((r/min) |
30~3000 |
| Τρόπος προγραμματισμού |
Προγραμματισμός εντολών, λογισμικό σχεδιασμού ή διάταξης Auto CAD |
| Συνολικές διαστάσεις L*W*H (m) |
3.3*3.2*3 |
Χαρακτηριστικό προϊόντος:
1Η μηχανή τρύπησης και σήμανσης χάλυβα με κανάλι CNC είναι κατασκευασμένη με ένα ανθεκτικό συγκολλημένο πλαίσιο τύπου C, εξασφαλίζοντας εξαιρετική δομική ακεραιότητα και παρέχοντας άφθονο χώρο για λειτουργίες.Είναι εξοπλισμένο με τρεις σταθμούς θραύσης, ένα από τα οποία είναι αφιερωμένο αποκλειστικά στην σήμανση και ενσωματώνει αυτόματη ευρεσιτεχνία μεταξύ σταθμών για τη βελτίωση της αποτελεσματικότητας της ροής εργασίας.με κινητήρα που δεν υπερβαίνει τα 50 W,Τα εργασιακά κομμάτια τοποθετούνται σταθερά σε ένα τραπέζι εργασίας με σφαίρα, διευκολύνοντας τον ομαλό και απλό χειρισμό.Η κίνηση κατά μήκος των άξονων X και Y οδηγείται από κινητήρες servo, με υψηλής ακρίβειας στροφές σφαίρας που εξασφαλίζουν ακριβή μετάδοση, ενώ η ακρίβεια της θέσης τρύπησης ελέγχεται από προγραμματιζόμενο λογικό ελεγκτή (PLC),που επιτρέπουν την πλήρη αυτοματοποίηση της διαδικασίας επεξεργασίαςΕπιπλέον, το σύστημα υποστηρίζει την αποθήκευση, ανάκτηση και επαναχρησιμοποίηση προγραμμάτων εργαστηρίου, επιτρέποντας συνεχή κύκλους παραγωγής χωρίς διακοπή.
2Η μηχανή τρυπήματος χάλυβα CNC ενσωματώνει προηγμένη τεχνολογία υπολογιστικού αριθμητικού ελέγχου (CNC), σε συνδυασμό με συστήματα τροφοδοσίας με κινητήρα servo,διασφάλιση εξαιρετικής λειτουργικής απόδοσης και σταθερής ακρίβειας σε ένα ευρύ φάσμα εργαστηρίων.
3Τα βασικά λειτουργικά στοιχεία του μηχανήματος είναι σχεδιασμένα με μια αρθρωτή δομή, βελτιώνοντας την ευκολία συντήρησης και απλοποιώντας τις διαδικασίες επισκευής.
4Η μηχανή τρύπησης και σήμανσης πλακών μετάλλου CNC ενσωματώνει αποτελεσματικά τις εργασίες τρύπησης, σήμανσης και γεώτρησης σε μια ενιαία, συνεκτική διαδικασία.προσφέροντας ευέλικτη λειτουργικότητα εντός ενός ενιαίου λειτουργικού κύκλου.
5Η μονάδα γεώτρησης είναι εξοπλισμένη με βασικά χαρακτηριστικά, όπως ταχεία τροφοδοσία προς τα κάτω, ακριβής εξέλιξη της μηχανικής και ταχεία ανάκαμψη,σημαντική βελτίωση της λειτουργικής αποτελεσματικότητας σε πρακτικά περιβάλλοντα εργασίας.
6Εξοπλισμένο με ένα προηγμένο σύστημα αυτοδιάγνωσης ελαττωμάτων, το μηχάνημα εντοπίζει γρήγορα τυχόν λειτουργικά προβλήματα, επιτρέποντας την άμεση συντήρηση και εξασφαλίζοντας τη συνεχή αξιοπιστία της παραγωγής.
7Η διεπαφή προγραμματισμού είναι φιλική προς το χρήστη, επιτρέποντας στους χειριστές να εισάγουν απευθείας διαμέτρες τρύπας, συντεταγμένες θέσης και ποσότητες παρτίδας στο σύστημα ελέγχου.το σύστημα είναι πλήρως συμβατό με προγράμματα που παράγονται από εξειδικευμένο λογισμικό lofting και υποστηρίζει την ομαλή μετατροπή αρχείων CAD/CAM, εξασφαλίζοντας την αποτελεσματική και αδιάλειπτη εκτέλεση του προγράμματος.

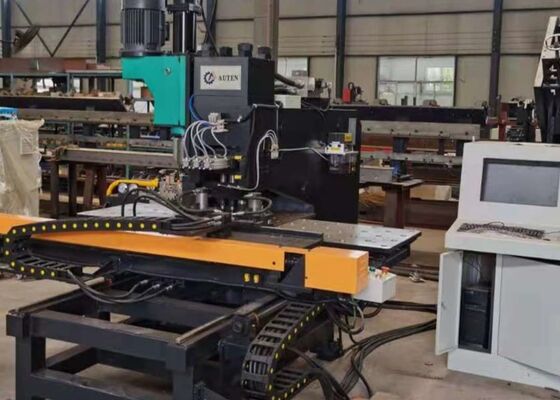

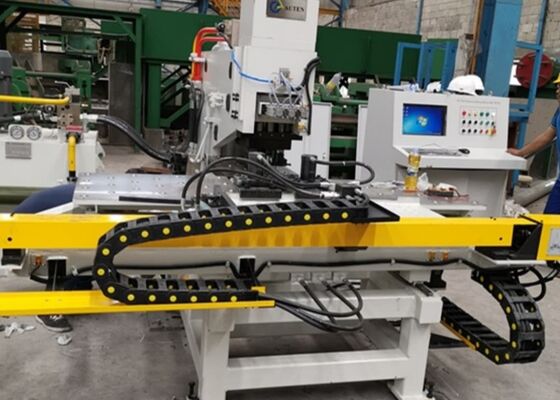

Λεπτομέρειες μηχανής:
Αυτό το εξειδικευμένο σύστημα μεταλλουργίας έχει σχεδιαστεί προσεκτικά για να εκτελεί τις εργασίες τρύπησης, σήμανσης και τρυπήματος σε χαλυβουργικές πλάκες εντός της βιομηχανίας κατασκευής ατσάλινων πύργων.Παρέχει εξαιρετική ακρίβεια μηχανικήςΠέρα από την βασική εφαρμογή του στον τομέα των ατσάλινων πύργων, αυτός ο ευπροσάρμοστος εξοπλισμός εκτελεί με συνέπεια τρύπηση, γεώτρηση,και εργασίες σήμανσης σε μεταλλικές πλάκες σε ένα ευρύ φάσμα βιομηχανικών εφαρμογώνΕξασφαλίζει ανώτερη λειτουργική απόδοση και ακριβή επεξεργασία διαφόρων μεταλλικών εργαστηρίων, βελτιστοποιώντας τις ροές εργασίας και βελτιώνοντας την ποιότητα των προϊόντων σε πολλούς βιομηχανικούς τομείς.
