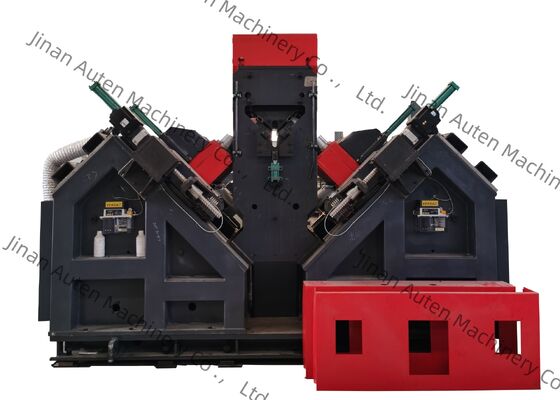

Γραμμή διάτρησης και σήμανσης CNC υψηλής ταχύτητας για πύργους γραμμής μεταφοράς, κατασκευή χάλυβα

Μηχανή Υψηλής Ταχύτητας CNC για Διάτρηση και Σήμανση Γωνιακών Προφίλ Χάλυβα για Κατασκευή Δομικών Χαλύβων

Εφαρμοστέμη Βιομηχανία:

Το μηχάνημα είναι ο ειδικός εξοπλισμός που χρησιμοποιείται για τη διάτρηση και σήμανση γωνιακών προφίλ χάλυβα κυρίως στον τομέα της βιομηχανίας πύργων γωνιακών προφίλ.

Σύνθεση Προϊόντος:

Αυτό το μηχάνημα αποτελείται κυρίως από εγκάρσιο μεταφορέτη, περιστρεφόμενο σύστημα φόρτωσης, μεταφορέτη εισόδου, φορείο εισόδου CNC, μονάδα διάτρησης, μονάδα σήμανσης, μεταφορέτη εκφόρτωσης, καθώς και υδραυλικά, ηλεκτρικά και πνευματικά συστήματα κ.λπ.

Κύριες Παράμετροι:

Χαρακτηριστικά Προϊόντος:

1. Αυτή η γραμμή επεξεργασίας αποτελείται από εγκάρσιο μεταφορέτη, μεταφορέτη αναστροφής, μεταφορέτη εισόδου, φορείο εισόδου CNC, δύο σετ μονάδων διάτρησης, ένα σετ μονάδας σήμανσης, αυτόματο μεταφορέτη εκφόρτωσης και αντίστοιχο υδραυλικό σταθμό, ηλεκτρικό σύστημα ψύξης. Υιοθετεί τεχνολογία CNC, σερβοκινητήρα στην τροφοδοσία, με υψηλή απόδοση, σταθερή ακρίβεια κατεργαζόμενου τεμαχίου.

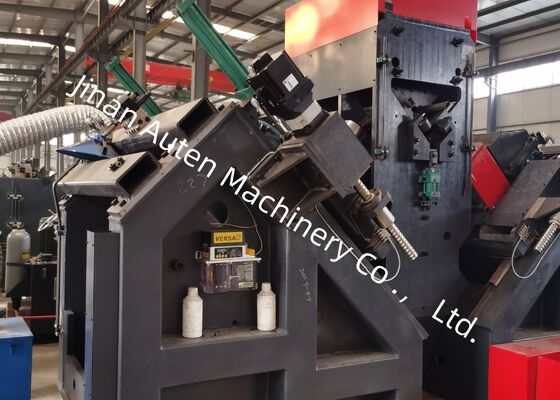

2. Υπάρχει ένα σετ μονάδας διάτρησης σε κάθε πλευρά. Κάθε μονάδα διάτρησης μπορεί να εξοπλιστεί με τρεις αρίδες διαφορετικών διαστάσεων. Η μονάδα διάτρησης μπορεί να πραγματοποιήσει την κίνηση CNC ολιστικά για αλλαγή της απόστασης διάτρησης, διασφαλίζοντας έτσι την ακρίβεια των οπών.

3. Οι ταχύτητες περιστροφής όλων των ατράκτων είναι ρύθμιση χωρίς βαθμίδες μέσω μετατροπέα, και οι ταχύτητες τροφοδοσίας είναι επίσης ρύθμιση χωρίς βαθμίδες μέσω βαλβίδων ρύθμισης ταχύτητας. Η μετατροπή της ταχείας τροφοδοσίας, της τροφοδοσίας εργασίας και της ταχείας ανάσυρσης των ατράκτων ολοκληρώνεται αυτόματα.

4. Μία μονάδα σήμανσης στη γραμμή διάτρησης. Η απόσταση σήμανσης μπορεί να προκαθοριστεί εύκολα. Η σήμανση, η σύσφιξη του τεμαχίου και η τροφοδοσία της διάτρησης κινούνται από το υδραυλικό σύστημα. Τα κύρια εξαρτήματα είναι εισαγόμενα. Εφαρμόζεται σύστημα ψύξης κυκλοφορίας για να παραταθεί η διάρκεια ζωής των αρίδων.

5. Όλη η σήμανση και η διάτρηση γίνονται αυτόματα, όλα τα τελειωμένα γωνιακά προφίλ μπορούν να εκφορτωθούν με πνευματική συσκευή αναστροφής για να μειωθεί η εργασιακή προσπάθεια των εργαζομένων με καλά πλεονεκτήματα σε σχέση με άλλους κατασκευαστές.

6. Το σύστημα ελέγχου αποτελείται από τον κεντρικό υπολογιστή, τον σερβοκινητήρα, τον PLC, τον διακόπτη εξωτερικής παρακολούθησης κ.λπ. Απλώς εισάγετε τη διάσταση του τεμαχίου, και το πρόγραμμα επεξεργασίας θα δημιουργηθεί αυτόματα. Επιπλέον, το πρόγραμμα μπορεί να αποθηκευτεί, να επιλεγεί, να εμφανιστεί και να επικοινωνηθεί σύμφωνα με τον αριθμό του τεμαχίου.

7. Η γραμμή μηχανικής κατεργασίας εγκαθιστά συσκευή στήριξης & πίεσης για να καλύψει τις απαιτήσεις επεξεργασίας γωνιακών προφίλ με μεγαλύτερη κάμψη.

Αυτά τα δείγματα αποτελούν παράδειγμα ποικιλίας τυπικών προδιαγραφών και διαμορφώσεων οπών γωνιακών προφίλ χάλυβα που χρησιμοποιούνται συχνά στην κατασκευή πύργων γραμμών μεταφοράς. Λειτουργούν ως οπτική αναφορά για τους πιθανούς χρήστες ή επιθεωρητές για την αξιολόγηση της λειτουργικής απόδοσης του εξοπλισμού, προσφέροντας σαφή και μετρήσιμα σημεία αναφοράς για να προσδιοριστεί εάν ο εξοπλισμός συμμορφώνεται με τα απαιτούμενα πρότυπα κατασκευής για την κατασκευή πύργων γραμμών μεταφοράς.

Στην κατασκευή γραμμών μεταφοράς υπερ-υψηλής τάσης (UHV), όπου οι πύργοι μεταφοράς εκτίθενται σε ακραίες καιρικές συνθήκες και σημαντικά φορτία, αυτός ο εξοπλισμός είναι απαραίτητος για την επεξεργασία των γωνιακών προφίλ χάλυβα που αποτελούν τα κύρια φέροντα στοιχεία των πύργων. Εκτελεί αποτελεσματικά εργασίες διάτρησης και σήμανσης στα γωνιακά προφίλ χάλυβα που χρησιμοποιούνται στα σώματα των πύργων, τους εγκάρσιους βραχίονες και άλλα κρίσιμα δομικά στοιχεία, διασφαλίζοντας ακριβή διαστατική ακρίβεια και αξιόπιστη απόδοση σύνδεσης. Ως αποτέλεσμα, διαδραματίζει κρίσιμο ρόλο στη διατήρηση της μακροπρόθεσμης δομικής ακεραιότητας και σταθερότητας των πύργων μεταφοράς καθ' όλη τη διάρκεια της λειτουργικής τους ζωής.
