<10 Τόνοι Ψυκτική Ισχύς Στρογγυλός Σωλήνας Ευθύγραμμης Ράβδου Συγκόλλησης Μηχανή Διαμόρφωσης Κυλίνδρων

≤ 10 τόνους βάρος ψύξης Στρογγυλή μηχανή σχηματισμού κυλίνδρων για σωλήνες ευθείας συγκόλλησης

Περιοχή επεξεργασίας:

Περιοχή παραγωγής στρογγυλών σωλήνων: φ60-φ165mm
Περιοχή παραγωγής τετραγωνικών σωλήνων: 50×50-125×125mm
Περιοχή παραγωγής ορθογώνιων σωλήνων: 40×60-150×100 mm
Μοντέλο: 2,0-6,0 mm (στρογγυλός σωλήνας), 2,0-5,5 mm (εικός σωλήνας)

Σύνοψη του προϊόντος:

Η γραμμή αυτή έχει σχεδιαστεί κυρίως για την παραγωγή ηλεκτρικά συγκολλημένων σωλήνων από χάλυβα με διάμετρο από 60 έως 165 mm και πάχος τοιχώματος 2,0 έως 6,0 mm.και ειδικών σχημάτων σωλήνες εντός του εύρους των στρογγυλών σωλήνωνΜε την προσθήκη του απαραίτητου εξοπλισμού, μπορεί στη συνέχεια να παράγει σωλήνα API 5L.Αυτή η γραμμή παραγωγής σχεδιάστηκε και κατασκευάστηκε ενσωματώνοντας παρόμοιο εξοπλισμό από εγχώριες και διεθνείς πηγές.Το σύστημα αυτό λειτουργεί με οικονομικό, αξιόπιστο και σταθερό τρόπο.

Περιοχή παραγωγής ατσάλινων σωλήνων

Διαδικασία παραγωγής:

Αποσύνδεση → Διόρθωση, Κλειδώσεις και Εξισορρόπηση → Κούρεμα και Ζύγιση Πηδιών → Κύκλος → Σχηματισμός, Ζύγιση υψηλής συχνότητας, Απομάκρυνση εξωτερικών σχισμάτων, Επαναφόρτωση ψευδαργύρου σε απευθείας σύνδεση, Ψύξη, Μεγέθυνση,Ακαθάριστη ευθυγράμμιση → Ρυθμίσεις μήκους πριονιδιού → Επιθεώρηση και συλλογή → Συσκευή → Ζύγιση → Ετικέτα → Αποθήκευση

Σύνθεση εξοπλισμού και κύριες παραμέτρους κάθε μονάδας

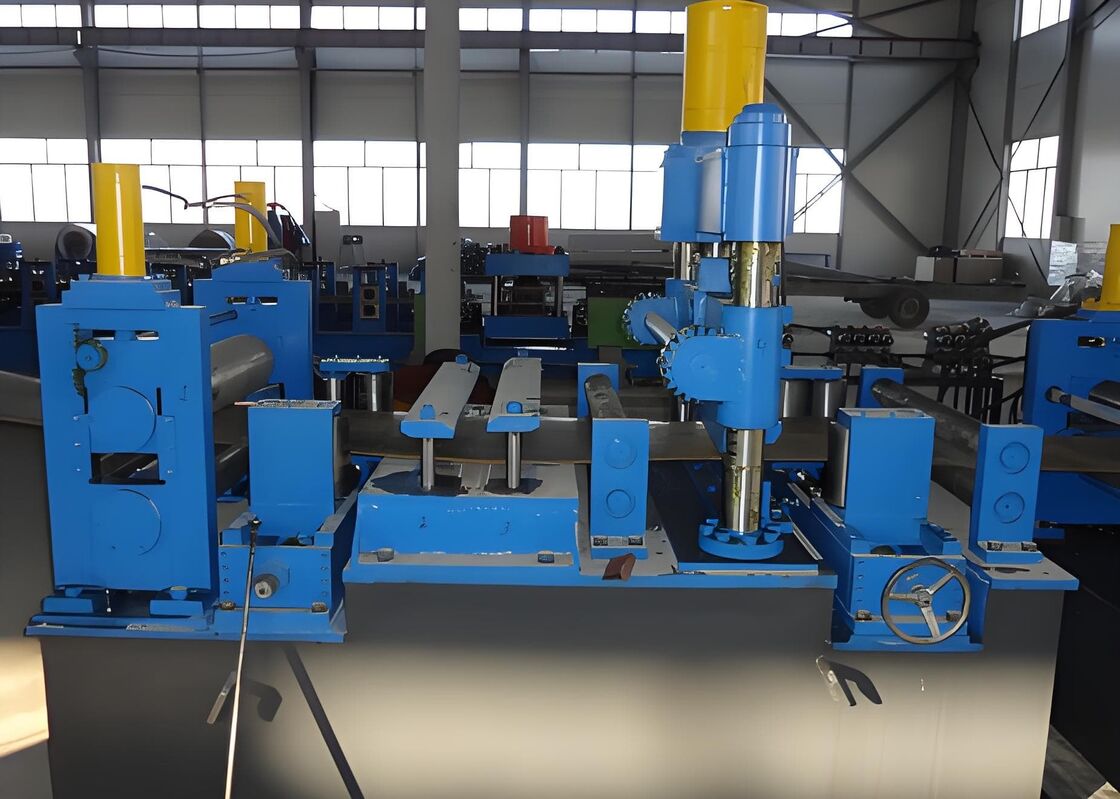

1Μηχανή προσδιορισμού διαμέτρου σχηματισμού:

Η μηχανή σχηματισμού είναι ο κύριος εξοπλισμός σε μια γραμμή παραγωγής συγκολλημένων σωλήνων.Μπορεί να παράγει τόσο στρογγυλές όσο και σχήμα σωλήνωνΧρησιμοποιώντας την αρχή σχηματισμού κυλίνδρων, αυτό το μηχάνημα μπορεί να παράγει σωλήνες χάλυβα με καθορισμένες προδιαγραφές.Μια συγκεκριμένη ταινία χάλυβα τροφοδοτείται στο μηχάνημα, όπου τυλίγεται σε σωλήνα με σχηματισμό κυλίνδρων.Το ρεύμα υψηλής συχνότητας στη συνέχεια χρησιμοποιεί το δέρμα και την εγγύτητα επιδράσεις για να συγκεντρώσει ιδιαίτερα το ρεύμα στην επιφάνεια συγκόλλησης της άκρης του σωλήναΜετά την ψύξη, το μέγεθος, και την ακατέργαστη ευθεία, ο σωλήνας σχηματίζεται στις επιθυμητές προδιαγραφές.με κυλίνδρους διπλής ακτίναςΗ μονάδα αποτελείται από μηχανή σχηματισμού, μηχανή συγκόλλησης, μονάδα ψύξης, μύλο μεγέθους, μονάδα ευθυγράμμισης ακατέργαστου υλικού και κιβώτιο μετάδοσης.

α) Μηχανή και κύριο σύστημα κίνησης: Οι κινητήρες είναι κινητήρες συνεχούς ρεύματος της σειράς Z4, μοντέλο Z4-250-42, 160 kW, 1000 σ.μ. Συμπεριλαμβάνονται επίσης δύο κύριοι μειωτές ZLY.

β) Κιβώτιο ταχυτήτων:
Το κιβώτιο ταχυτήτων χρησιμοποιεί σπειροειδή κεφαλικά κιβώτια, κατασκευασμένα από 20CrMnTi, σκληρυμένα με θήκη, με μια μονάδα 14.

γ) Οριζόντια στάθμη κυλίνδρων: (αλλαγή κυλίνδρων με πλευρική έξοδο τύπου γκάντρα)
1) Οριζόντια διάμετρος κυλίνδρου: φ120 mm, κατασκευασμένη από 42CrMo, σκληρυμένη με υψηλή συχνότητα.
Διάμετρος κάτω μέρος κυλίνδρου: 200 mm.
3) Οι οριζόντιοι άξονες κυλίνδρων είναι εξοπλισμένοι με στρώματα ασφαλείας που παρέχουν προστασία από υπερφόρτωση, προστατεύοντας το κιβώτιο ταχυτήτων και το κιβώτιο ταχυτήτων.
Διάμετρος κυλίνδρου κάθετου κυλίνδρου: φ70 mm, κατασκευασμένο από 40Cr, σκληρυμένο με υψηλή συχνότητα.

ε) Ρολίστες εκτόξευσης: ρολίστες εκτόξευσης πέντε ρολίστων.

f) Σκάβωση και συγκόλληση: Με χειροκίνητο τρόπο, γρήγορα ανυψώνεται και κατεβαίνει, με εύκολη ρύθμιση από μπροστά προς τα πίσω και από πάνω προς τα κάτω.

Για τη διαμόρφωση και τη διαμόρφωση μεγέθους χρησιμοποιούνται άξονες κίνησης Steyr.

η) Διαμόρφωση: κάθετη, πεντά-τροχιακή τροφοδοσία με συσκευή κατά του άλματος, κατακόρυφη, οριζόντια, κατακόρυφη...
Διάταξη συγκόλλησης: Οδηγός, πέμπτη ρολή εκτόξευσης, ξύρισμα, γυαλισμός, ψύξη.
Διάταξη μεγέθους: κατακόρυφη, οριζόντια, κατακόρυφη, οριζόντια... 2 κυλίνδροι μέτρησης ταχύτητας με τουρκικές κεφαλές.

ι) Ταχύτητα συγκόλλησης: 15-45 m/min.

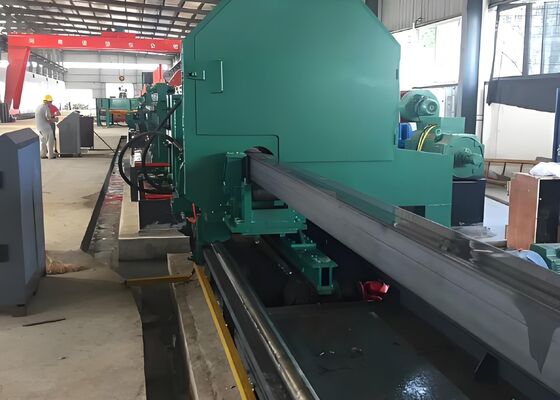

2Πυροβόλο Πριόνι:

Το FJZ(Y) υπολογισμένο ιπτάμενο πριόνι είναι ένα βασικό κομμάτι του εξοπλισμού στη γραμμή παραγωγής συγκολλημένων σωλήνων.σύστημα ελέγχου STD υψηλής ακρίβειας και μηχανικό σύστημα, το πριόνι προσφέρει εξαιρετικές επιδόσεις μεγέθους και συγχρονισμού και αξιόπιστη μηχανική μετάδοση, με αποτέλεσμα υψηλή ταχύτητα και ακρίβεια.
Το μηχάνημα αυτό αποτελείται από εννέα εξαρτήματα: ένα κρεβάτι, ένα κιβώτιο ταχυτήτων, ένα καρότσι πριονιστήρα, ένα κορμί, ένα σύστημα μέτρησης ταχύτητας, ένα σύστημα αερισμού, ένα σύστημα κίνησης, ένα ηλεκτρικό σύστημα και ένα πλαίσιο κυλίνδρων.

3- Ανώτατη συχνότητα και κεντρική κονσόλα ελέγχου:

500KW υψηλής συχνότητας και ντοκιμαντέρ ελέγχου ταχύτητας συνεχούς ρεύματος (συμπεριλαμβανομένου του αδύναμου μαγνητικού πεδίου) Οι κινητήρες συνεχούς ρεύματος είναι όλοι κινητήρες συνεχούς ρεύματος της σειράς Z4 (η τάση διέγερσης είναι 440V)
