120-150 τεμάχια/ώρα Απόδοση Στρογγυλή μηχανή σχηματισμού κυλίνδρων σωλήνων 90 kW εγκατεστημένη ισχύς

120-150 τεμάχια/ώρα Απόδοση Στρογγυλή μηχανή σχηματισμού κυλίνδρων σωλήνων 90 kW εγκατεστημένη ισχύς

Περιοχή επεξεργασίας:

Περιοχή παραγωγής στρογγυλών σωλήνων: φ60-φ165mm
Περιοχή παραγωγής τετραγωνικών σωλήνων: 50×50-125×125mm
Περιοχή παραγωγής ορθογώνιων σωλήνων: 40×60-150×100 mm
Μοντέλο: 2,0-6,0 mm (στρογγυλός σωλήνας), 2,0-5,5 mm (εικός σωλήνας)

Σύνοψη του προϊόντος:

Η γραμμή αυτή έχει σχεδιαστεί κυρίως για την παραγωγή ηλεκτρικά συγκολλημένων σωλήνων από χάλυβα με διάμετρο από 60 έως 165 mm και πάχος τοιχώματος 2,0 έως 6,0 mm.και ειδικών σχημάτων σωλήνες εντός του εύρους των στρογγυλών σωλήνωνΜε την προσθήκη του απαραίτητου εξοπλισμού, μπορεί στη συνέχεια να παράγει σωλήνα API 5L.Αυτή η γραμμή παραγωγής σχεδιάστηκε και κατασκευάστηκε ενσωματώνοντας παρόμοιο εξοπλισμό από εγχώριες και διεθνείς πηγές.Το σύστημα αυτό λειτουργεί με οικονομικό, αξιόπιστο και σταθερό τρόπο.

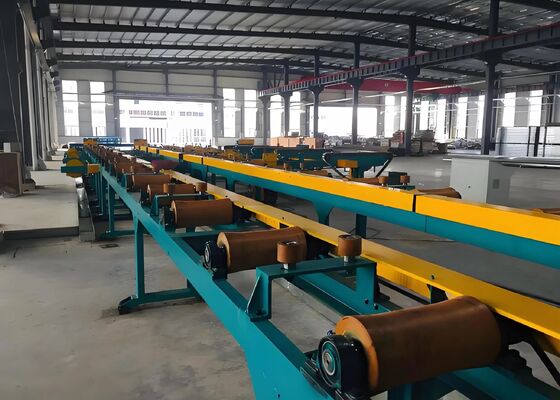

Περιοχή παραγωγής ατσάλινων σωλήνων

Διαδικασία παραγωγής:

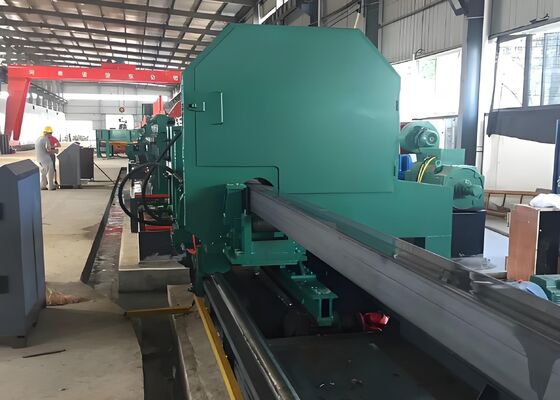

Αποσύνδεση → Διόρθωση, Κλειδώσεις και Εξισορρόπηση → Κούρεμα και Ζύγιση Πηδιών → Κύκλος → Σχηματισμός, Ζύγιση υψηλής συχνότητας, Απομάκρυνση εξωτερικών σχισμάτων, Επαναφόρτωση ψευδαργύρου σε απευθείας σύνδεση, Ψύξη, Μεγέθυνση,Ακαθάριστη ευθυγράμμιση → Ρυθμίσεις μήκους πριονιδιού → Επιθεώρηση και συλλογή → Συσκευή → Ζύγιση → Ετικέτα → Αποθήκευση

Σύνθεση εξοπλισμού και κύριες παραμέτρους κάθε μονάδας

1Φ165 Μηχανή διπλής στάθμης πλήρως αυτόματης επίπεδης
Συσκευαστικά στοιχεία:
Ηλεκτρονικό σύστημα ελέγχου:
Το αυτόματο σύστημα λειτουργεί χρησιμοποιώντας ένα Mitsubishi PLC.
Η δέσμη πορείας χρησιμοποιεί μια Yaskawa variable speed drive (VFD) που εισήχθη από την Ιαπωνία για τον έλεγχο της ταχύτητας βήματος.
Το κύριο ντουλάπι ελέγχου περιλαμβάνει ένα σύστημα ελέγχου PLC, VFD και αναμεταδιδαστή.
Τα ηλεκτρικά εξαρτήματα είναι εισαγόμενα Schneider, με μια βίδα 56mm διαμέτρου από την Hiwin.

10 ιντσών οθόνη αφής.
Μηχανολογικό σύστημα:
1) Σύστημα τροφοδοσίας (2 σετ)
2) Σιδηροδρομικό σωλήνα επίπεδη στήριξη και σύστημα συμπίεσης (2 σετ σε κάθε πλευρά)
3) Η μονάδα ισχύος του σπινδέλου της κεφαλής του κόφτη και το σύστημα κινητήρα κίνησης (2 σετ)
4) Σύστημα διανομής και μεταφοράς δέσμης πορείας (1 σύνολο για κάθε μία από τις 3 λωρίδες)
5) Σταθερό σύστημα θέσης πιρούνι (1 σύνολο για κάθε μία από τις 3 λωρίδες)
6) Σύστημα διπλής ευθυγράμμισης κυλίνδρων και βαφλών (2 σετ) 7) Διατίθεται με τρία διαφορετικά μεγέθη σφίγγων.

Σύστημα συμπίεσης: Το παπούτσι συμπίεσης υιοθετεί ασύμμετρο σχεδιασμό.Το άνω παπούτσι συμπίεσης είναι σχεδιασμένο σε 60 μοίρες για καλύτερη συμπίεσηΣύστημα βήματος: Το σύστημα βήματος υιοθετεί σχεδιασμό αντιβαρύτητας και δομή διπλού κιβωτίου ταχυτήτων.Η ρύθμιση της ταχύτητας μετατροπής συχνότητας επιτυγχάνει ταχεία κίνηση για την κάλυψη διαφόρων απαιτήσεων ταχύτητας επίπεδης κεφαλής σωλήνα.

3Φ165 mm Διπλό σταθμό υδραυλικού πρέσου
Σύνοψη
Ο εξοπλισμός αυτός βρίσκεται στο τμήμα τελικής επεξεργασίας μιας γραμμής παραγωγής σωλήνων από χάλυβα ευθείας συγκόλλησης και χρησιμοποιείται για υδραυλική δοκιμή εκτός διαδικασίας σωλήνων από χάλυβα συγκολλημένων με ευθεία συγκόλληση.Το τεχνικό επίπεδο της πληροί το πρότυπο ASTM για την υδραυλική δοκιμή σωλήνων από χάλυβαΤο πρές περιλαμβάνει μια ροή διεργασίας που αποτελείται από το ξέπλυμα, τη μεταφορά, τη συμπίεση, τη δοκιμή πίεσης, τη διατήρηση της πίεσης και την εκκένωση.σταθερότητα, και εύκολη συντήρηση.

Τεχνικές παραμέτρους:

4. ροή διαδικασίας:

Quantitatively loaded pipes → To the flushing station → Roller conveyor → Flushing → Pipe end alignment → Chain bed moves at fixed intervals to the hydraulic press center → Fixed and movable test heads extend to seal both ends of the pipe → Clamp → Fill with low-pressure water and exhaust → Close flush and exhaust valves → Pressurize → Maintain pressure → Pressure relief → Fixed and movable test heads retract → Clamp and release → Pipe delivery → Lift and lower to empty water → Quantitatively pump out → Next cycle.
