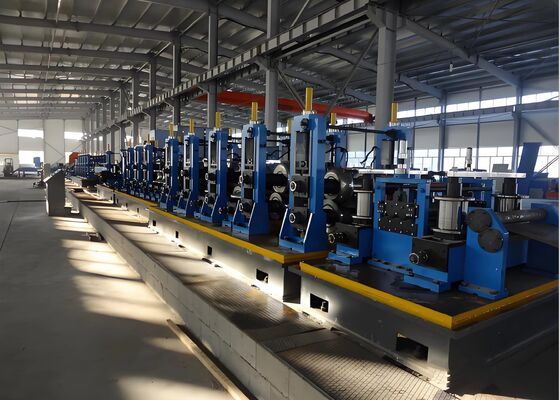

Roller Forming Machine For Producing Round Steel Pipes With Wall Thickness From 2mm To 6mm

Μηχανή διαμόρφωσης κυλίνδρων για παραγωγή στρογγυλών χαλύβδινων σωλήνων με πάχος τοιχώματος από 2mm έως 6mm

Εύρος επεξεργασίας:

Εύρος παραγωγής στρογγυλού σωλήνα: φ60-φ165mm
Εύρος παραγωγής τετράγωνου σωλήνα: 50×50-125×125mm
Εύρος παραγωγής ορθογώνιου σωλήνα: 40×60-150×100mm
Πάχος τοιχώματος: 2.0-6.0mm (στρογγυλός σωλήνας), 2.0-5.5mm (τετράγωνος σωλήνας)

Επισκόπηση προϊόντος:

Αυτή η γραμμή έχει σχεδιαστεί κυρίως για την παραγωγή ηλεκτροσυγκολλημένων χαλύβδινων σωλήνων με διαμέτρους που κυμαίνονται από 60 έως 165 mm και πάχη τοιχώματος από 2.0 έως 6.0 mm. Μπορεί επίσης να παράγει τετράγωνους, ορθογώνιους και ειδικού σχήματος σωλήνες εντός του εύρους των στρογγυλών σωλήνων. Προσθέτοντας απαραίτητο εξοπλισμό, μπορεί στη συνέχεια να παράγει σωλήνες API 5L. Αυτή η γραμμή παραγωγής σχεδιάστηκε και κατασκευάστηκε ενσωματώνοντας παρόμοιο εξοπλισμό από εγχώριες και διεθνείς πηγές, λαμβάνοντας υπόψη τις εθνικές συνθήκες της χώρας μου, και μέσω τολμηρής καινοτομίας και εκτεταμένης διαβούλευσης με τους χρήστες. Διαθέτει οικονομική, αξιόπιστη και σταθερή λειτουργία.

Εύρος παραγωγής χαλύβδινων σωλήνων

Διαδικασία παραγωγής:

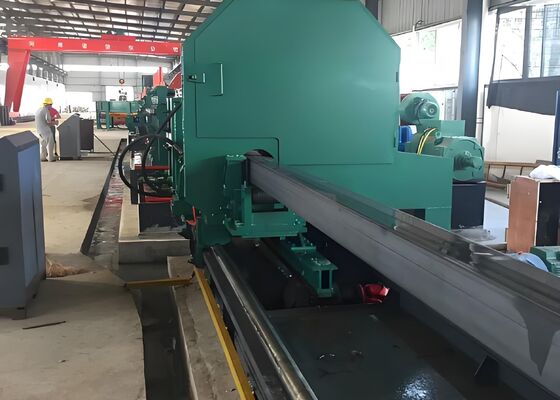

Ξετύλιγμα → Ευθυγράμμιση, Σύσφιξη και Ισοστάθμιση → Κοπή και Συγκόλληση άκρων → Θηλιά → Διαμόρφωση, Συγκόλληση υψηλής συχνότητας, Αφαίρεση εξωτερικού γρέζιου, Επαναπλήρωση ψευδαργύρου σε γραμμή, Ψύξη, Μέγεθος, Αρχική ευθυγράμμιση → Ρύθμιση μήκους με πτηνοκόπτη → Επιθεώρηση και Συλλογή → Συσκευασία → Ζύγιση → Επισήμανση → Αποθήκευση

Απόδοση εξοπλισμού:

Αυτή η υδραυλική πρέσα έχει τέσσερα κύρια στάδια επεξεργασίας: πλύσιμο εσωτερικού τοιχώματος, μεταφορέας αλυσίδας, κέντρο δοκιμής πίεσης, συσκευή εκκένωσης, υδραυλικό σύστημα και ηλεκτρικό σύστημα.

1) Σύστημα πλύσης: Περιλαμβάνει λειτουργίες ευθυγράμμισης και πλύσης. Μια συσκευή τροφοδοσίας τροφοδοτεί τους σωλήνες ποσοτικά από την πλατφόρμα φόρτωσης στον σταθμό ευθυγράμμισης για ευθυγράμμιση. Μια φυγοκεντρική αντλία χαμηλής πίεσης αντλεί φρέσκο βιομηχανικό νερό, το οποίο συνδέεται στην κεφαλή πλύσης μέσω διαφόρων βαλβίδων. Αυτό το νερό απομακρύνει τις ακαθαρσίες από τον σωλήνα πριν ξεκινήσει η δοκιμή πίεσης για να αποτρέψει τις υπολειπόμενες ακαθαρσίες από την πρόκληση ζημιάς στις σφραγίδες του εξοπλισμού.

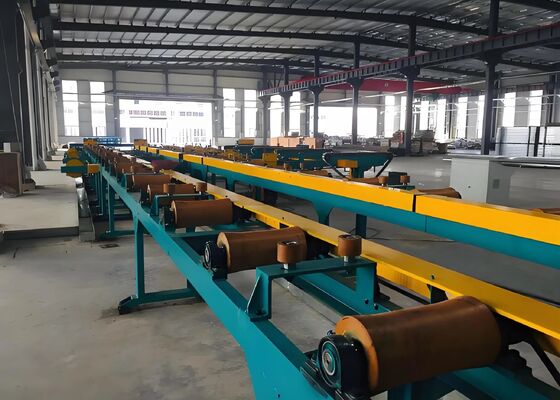

2) Μηχανισμός μεταφορέα αλυσίδας: Λαμβάνοντας υπόψη το ευρύ φάσμα μηκών κοπής για σωλήνες χάλυβα που έχουν υποβληθεί σε δοκιμή πίεσης, η δομή του μεταφορέα αλυσίδας υιοθετεί την ακόλουθη διαμόρφωση: ο μηχανισμός αλυσίδας αποτελείται από δύο σετ ανεξάρτητα κινούμενων αλυσίδων. Ένα σετ είναι στερεωμένο στη βάση με σταθερή έδρα, διατηρώντας την ακινησία του. Μηχανισμοί στήριξης είναι εγκατεστημένοι στα πλάγια των αλυσίδων για να αποτρέψουν την κάμψη σωλήνων μικρής διαμέτρου όταν τοποθετούνται στις αλυσίδες. Ένα άλλο σετ αλυσίδων είναι στερεωμένο σε μια κινητή έδρα (με μηχανισμούς στήριξης εγκατεστημένους στα πλάγια) και κινείται στην αντίστοιχη θέση καθώς χρησιμοποιούνται σωλήνες χάλυβα διαφορετικών μηκών κοπής, εξασφαλίζοντας ομαλή παράδοση σωλήνων χάλυβα διαφορετικών μηκών κοπής στο κέντρο δοκιμής πίεσης. Αυτή η δομή διευκολύνει τη δοκιμή πίεσης σωλήνων χάλυβα διαφορετικών μηκών κοπής χωρίς αποσυναρμολόγηση των αλυσίδων και άλλων μηχανισμών.

3) Το κέντρο δοκιμής πίεσης διπλής θέσης αποτελείται από σταθερή έδρα, κινητή έδρα, σταθερή βάση, κεφαλή δοκιμής πίεσης, συσκευή σύσφιξης, σύστημα νερού χαμηλής πίεσης, σύστημα νερού υψηλής πίεσης και άλλα εξαρτήματα.

Η κινητή έδρα δοκιμής πίεσης αποτελείται από στήριγμα, μηχανισμό κίνησης κύριου κυλίνδρου, σώμα βαλβίδας, μηχανισμό ασφάλισης, σώμα βαλβίδας εξαερισμού και μηχανισμό κύριου κυλίνδρου. Το στήριγμα είναι μια συγκολλημένη δομή που υποστηρίζει κυρίως τα προαναφερθέντα εξαρτήματα. Ο κύλινδρος 5 στον μηχανισμό κίνησης κύριου κυλίνδρου κινεί το σώμα της βαλβίδας προς τα εμπρός, επιτρέποντας στο άκρο του σωλήνα να εισέλθει στη διάταξη της κεφαλής δοκιμής πίεσης. Ο μηχανισμός ασφάλισης χρησιμοποιείται όταν αλλάζει το μήκος του σωλήνα δοκιμής πίεσης. Η κινητή βάση μετακινείται στην καθορισμένη θέση από έναν κινητήρα AC2.2kW σύμφωνα με το καθορισμένο μήκος. Ο μηχανισμός ασφάλισης εισάγει έναν κυλινδρικό πείρο στην αντίστοιχη θέση στην σταθερή βάση για να τοποθετήσει την κινητή βάση. Η κύρια διάταξη κυλίνδρου δοκιμής πίεσης διατηρεί ισορροπημένες πιέσεις νερού και λαδιού όταν αυξάνεται το μήκος του σωλήνα. Το σώμα της βαλβίδας εξαερισμού αποβάλλει αέρα από τον σωλήνα όταν νερό πλένεται στο εσωτερικό τοίχωμα του σωλήνα. Μετά τον εξαερισμό, ο αέρας απελευθερώνεται μέσω του κυλίνδρου και το σώμα της βαλβίδας κλείνει, εξασφαλίζοντας σταθερές τιμές και διάρκειες διατήρησης πίεσης.

Η σταθερή βάση δοκιμής πίεσης αποτελείται από στήριγμα, σώμα βαλβίδας, βαλβίδα πλήρωσης νερού, μηχανισμό ρύθμισης κυλίνδρου και σύστημα σωληνώσεων νερού. Ο κύριος μηχανισμός ρύθμισης κυλίνδρου χρησιμοποιεί τον κύλινδρο για να ρυθμίσει το σώμα της βαλβίδας ώστε να επιτρέπει στην ακραία επιφάνεια του σωλήνα να εισέλθει στην κεφαλή δοκιμής. Η βαλβίδα πλήρωσης νερού ανοίγει το σώμα της βαλβίδας για να επιτρέψει την πλύση με νερό χαμηλής πίεσης στον σωλήνα και κλείνει το σώμα της βαλβίδας για να αυξήσει την πίεση και να διατηρήσει την πίεση. Η συσκευή σύσφιξης αποτελείται από μηχανισμό σύσφιξης, κυλίνδρους, διάταξη τροχού και στήριγμα. Ο μηχανισμός σύσφιξης λειτουργεί από υδραυλικό κύλινδρο, ο οποίος σφίγγει τον χαλύβδινο σωλήνα και στις δύο πλευρές και κινείται συγχρονισμένα. Η διάταξη κυλίνδρων ρυθμίζει τη θέση του μηχανισμού σύσφιξης ανάλογα με το μήκος του σωλήνα. Η διάταξη κυλίνδρων μπορεί να ρυθμιστεί σε ύψος για να ταιριάζει σε διαμέτρους σωλήνων, εξασφαλίζοντας ότι οι σωλήνες διαφορετικών διαμέτρων είναι πάντα στο κέντρο της πίεσης νερού.

Η κεφαλή δοκιμής είναι μια ακτινικά σφραγισμένη σύνδεση από πολυουρεθάνη. Οι σφραγίδες αντικαθίστανται με αντίστοιχες σφραγίδες για διαφορετικά μεγέθη σωλήνων. Η αυτόματη διάταξη σύσφιξης που κινείται από υδραυλικό κύλινδρο επιτρέπει εναλλάξιμα κεντρικά ολισθητήρες για να φιλοξενήσει σωλήνες διαφορετικών μεγεθών. Αυτό εξασφαλίζει εξαιρετική σφράγιση πίεσης και μεγάλη διάρκεια ζωής. Περιλαμβάνονται τρία σετ διατάξεων κεφαλής δοκιμής: Φ60, Φ119 και Φ165. Άλλα μεγέθη μπορούν να προσαρμοστούν ή να παρασχεθούν από τον πελάτη.

Το σύστημα πίεσης νερού αποτελείται από σύστημα έγχυσης νερού χαμηλής πίεσης και σύστημα πλήρωσης νερού υψηλής πίεσης. Το σύστημα έγχυσης νερού χαμηλής πίεσης χρησιμοποιεί μια μονοβάθμια, μονοστρόφιλη φυγοκεντρική αντλία για αυτόματη παροχή νερού από δεξαμενή νερού χαμηλής πίεσης, με αυτόματη λειτουργία εναλλαγής βαλβίδας αέρα. Το σύστημα πλήρωσης νερού υψηλής πίεσης αποτελείται από αντλία εμβόλου υψηλής πίεσης, διάταξη βαλβίδας αντεπιστροφής και σύστημα βαλβίδας παράκαμψης. Εκτελεί ακτινική προ-σφράγιση πίεσης και αυξάνει την εσωτερική πίεση εντός του χαλύβδινου σωλήνα. Χρησιμεύει για προ-σφράγιση σφραγίδων με μεγάλο κενό ή για άμεση αύξηση και διατήρηση της πίεσης με βάση την πίεση δοκιμής.

Η συσκευή αποστράγγισης νερού αποτελείται από συσκευή εμφύσησης αέρα, συσκευή ανύψωσης και συσκευή συγκράτησης υλικού. Μετά την εφαρμογή της πίεσης, η συσκευή ανύψωσης ανυψώνει τον χαλύβδινο σωλήνα, επιτρέποντας στο νερό μέσα στο τοίχωμα του σωλήνα να ρεύσει έξω. Κατά τη διάρκεια αυτής της διαδικασίας, η συσκευή συγκράτησης υλικού συγκρατεί τον σωλήνα στη θέση του για να αποτρέψει την κύλισή του. Η συσκευή εμφύσησης αέρα απομακρύνει νερό και άλλες ακαθαρσίες από το τοίχωμα του σωλήνα.

Υδραυλικό Σύστημα:

Αυτό το σύστημα αποτελείται από ανεξάρτητο υδραυλικό σταθμό. Το υδραυλικό λάδι πρέπει να αλλάζεται κάθε έξι μήνες και η δεξαμενή πρέπει να καθαρίζεται από υπολείμματα και να ξαναγεμίζεται με καθαρό λάδι.

Χαρακτηριστικά απόδοσης υδραυλικού συστήματος:

Η πίεση του συστήματος διαμορφώνεται σύμφωνα με τις απαιτήσεις περιοχής και χρήσης και βρίσκεται σε κοντινή απόσταση.

Η δεξαμενή του υδραυλικού σταθμού διαθέτει εξωτερικό σύστημα ψύξης υδραυλικού λαδιού και αυλάκι συλλογής λαδιού στην επάνω επιφάνεια της δεξαμενής.

Ο υδραυλικός σταθμός χρησιμοποιεί συνδέσεις πολλαπλών σημείων και τα εξαρτήματα βαλβίδων προέρχονται από την Beijing Huade Hydraulics.

Ο υδραυλικός σταθμός είναι εξοπλισμένος με σύστημα συναγερμού στάθμης λαδιού που ηχεί αυτόματα συναγερμό όταν η στάθμη λαδιού πέφτει σε ένα ορισμένο επίπεδο, διασφαλίζοντας τη διατήρηση της στάθμης λαδιού στη δεξαμενή. Οι σωληνώσεις είναι τακτοποιημένες, ασφαλείς και συμμορφώνονται με τις απαιτήσεις, καθιστώντας εύκολη την αποσυναρμολόγηση της μονάδας και τη συντήρηση των σωληνώσεων.
