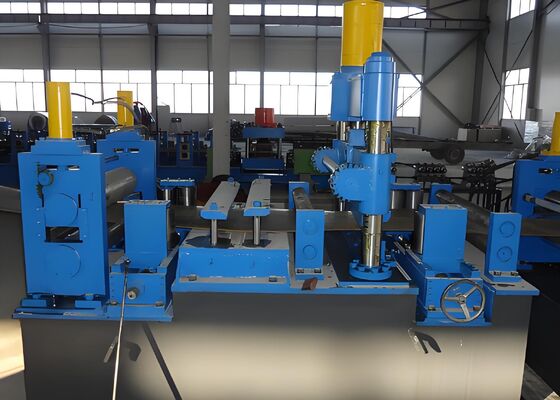

Q235 Q345 Επεξεργασία υλικού σωλήνων από χάλυβα Μηχανή σχηματισμού κυλίνδρων CNC 10 MPa πίεση

Μηχανή Διαμόρφωσης Κυλίνδρων CNC για Επεξεργασία Σωλήνων από Χάλυβα Q235 Q345, Πίεση 10 MPa

Εύρος Επεξεργασίας:

Εύρος παραγωγής στρογγυλών σωλήνων: φ60-φ165mm
Εύρος παραγωγής τετράγωνων σωλήνων: 50×50-125×125mm
Εύρος παραγωγής ορθογώνιων σωλήνων: 40×60-150×100mm
Πάχος τοιχώματος: 2.0-6.0mm (στρογγυλός σωλήνας), 2.0-5.5mm (τετράγωνος σωλήνας)

Επισκόπηση Προϊόντος:

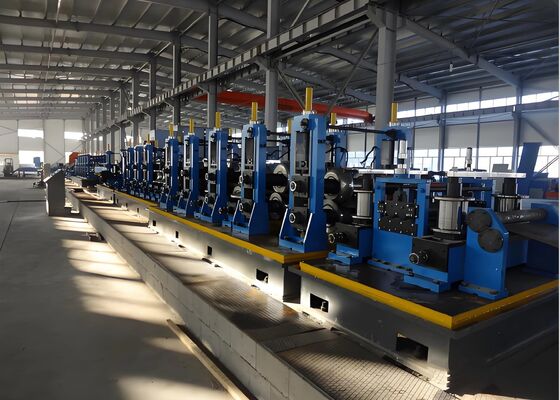

Αυτή η γραμμή έχει σχεδιαστεί κυρίως για την παραγωγή ηλεκτροσυγκολλημένων χαλύβδινων σωλήνων με διαμέτρους από 60 έως 165 mm και πάχη τοιχώματος από 2.0 έως 6.0 mm. Μπορεί επίσης να παράγει τετράγωνους, ορθογώνιους και ειδικού σχήματος σωλήνες εντός του εύρους των στρογγυλών σωλήνων. Προσθέτοντας τον απαραίτητο εξοπλισμό, μπορεί στη συνέχεια να παράγει σωλήνες API 5L. Αυτή η γραμμή παραγωγής σχεδιάστηκε και κατασκευάστηκε ενσωματώνοντας παρόμοιο εξοπλισμό από εγχώριες και διεθνείς πηγές, λαμβάνοντας υπόψη τις εθνικές συνθήκες της χώρας μου, και μέσω τολμηρής καινοτομίας και εκτεταμένης διαβούλευσης με τους χρήστες. Διαθέτει οικονομική, αξιόπιστη και σταθερή λειτουργία.

Εύρος Παραγωγής Χαλύβδινων Σωλήνων

Διαδικασία Παραγωγής:

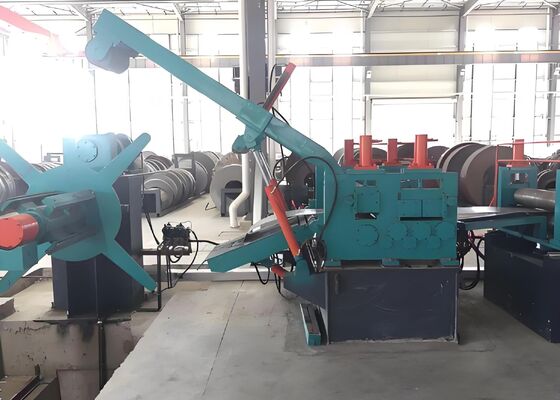

Ξετύλιγμα → Ευθυγράμμιση, Σύσφιξη και Ισοστάθμιση → Κοπή και Συγκόλληση Άκρων → Θηλιά → Διαμόρφωση, Συγκόλληση Υψηλής Συχνότητας, Αφαίρεση Εξωτερικού Γρέζου, Επαναπλήρωση Ψευδαργύρου σε Γραμμή, Ψύξη, Μέγεθος, Αρχική Ευθυγράμμιση → Ρύθμιση Μήκους με Πριόνι Εν Κινήσει → Επιθεώρηση και Συλλογή → Συσκευασία → Ζύγιση → Επισήμανση → Αποθήκευση

Απόδοση Εξοπλισμού:

1. Ηλεκτρικό Σύστημα:

Το ηλεκτρικό σύστημα ελέγχου αποτελείται από δύο μέρη: μια μονάδα ελέγχου και μια μονάδα παρακολούθησης υπολογιστή, τα οποία λειτουργούν ανεξάρτητα.
Οι τρόποι λειτουργίας περιλαμβάνουν χειροκίνητο και αυτόματο.

1) Βασικές Λειτουργίες Ελέγχου της Μηχανής Δοκιμής Υδραυλικής Πίεσης:

Συλλογή και Διαχείριση Δεδομένων Παραγωγής
Τα αποτελέσματα της δοκιμής υδραυλικής πίεσης καταγράφονται τόσο σε ψηφιακή όσο και σε έντυπη μορφή. Η πίεση δοκιμής της μηχανής δοκιμής υδραυλικής πίεσης παρακολουθείται σε πραγματικό χρόνο μέσω του λογισμικού παρακολούθησης της μηχανής δοκιμής υδραυλικής πίεσης. Παράμετροι όπως η καθορισμένη πίεση, ο χρόνος διατήρησης, η τιμή προφόρτισης, ο αριθμός σωλήνα, η προδιαγραφή σωλήνα, το υλικό σωλήνα, ο χειριστής, το πρότυπο εφαρμογής, το μήκος σωλήνα, η ομάδα δοκιμών και τα συμπεράσματα δοκιμής μπορούν να εισαχθούν.
Η τρέχουσα τιμή υδραυλικής πίεσης καταγράφεται αυτόματα. Κατά τις καταστάσεις αύξησης και διατήρησης της πίεσης, εμφανίζονται καμπύλες πίεσης.
Μετά τη δοκιμή, τα δεδομένα μπορούν να αποθηκευτούν και λεπτομερή δεδομένα δοκιμής, όπως ο χρόνος πίεσης, μπορούν να προβληθούν και να εκτυπωθούν.
Η λειτουργία αναζήτησης εγγραφών περιλαμβάνει την αναζήτηση τρεχόντων και ιστορικών δεδομένων και υποστηρίζει τοπική και απομακρυσμένη αναζήτηση, δημιουργία αντιγράφων ασφαλείας και εκτύπωση.
Η λειτουργία δημιουργίας αντιγράφων ασφαλείας δεδομένων επιτρέπει τη δημιουργία αντιγράφων ασφαλείας πρόσφατων ή μηνιαίων δεδομένων δοκιμών, όπως απαιτείται από τον κατασκευαστή.

2) Επιλογή Λειτουργίας Εξοπλισμού:
Διατίθενται τρεις τρόποι λειτουργίας: χειροκίνητος, ημιαυτόματος και αυτόματος. Έλεγχος Έναρξης/Διακοπής και Έκτακτης Διακοπής
Διαθέτει κανονικό έλεγχο έναρξης/διακοπής και έλεγχο έκτακτης διακοπής σε καταστάσεις έκτακτης ανάγκης. Ενώ οι ενεργοποιητές απενεργοποιούνται μετά από έκτακτη διακοπή, οι ενδείξεις εισόδου και εξόδου του PLC παραμένουν ενεργοποιημένες, διευκολύνοντας την αναζήτηση και διάγνωση πληροφοριών σφαλμάτων.

3) Παρακολούθηση Υπολογιστή:
Με βάση τις ανάγκες παραγωγής και ελέγχου, παρέχει διαισθητική και αξιόπιστη λειτουργία και παρακολούθηση ολόκληρης της διαδικασίας παραγωγής. Οι κύριες λειτουργίες του είναι οι εξής:
Διαθέτει τη δυνατότητα ρύθμισης, αποθήκευσης, μεταφόρτωσης και λήψης παραμέτρων διαδικασίας παραγωγής και παραμέτρων λειτουργίας εξοπλισμού.
Παρέχει δυναμική απεικόνιση της συνολικής και τοπικής κατάστασης λειτουργίας του εξοπλισμού του συστήματος ελέγχου.
Δημιουργεί, αποθηκεύει και εκτυπώνει αυτόματα αναφορές παραγωγής.
Εμφανίζει, καταγράφει και εκτυπώνει σήματα σφαλμάτων και συναγερμών του συστήματος.

4) Ηλεκτρικός Εξοπλισμός:
Πίνακας Ελέγχου, Πίνακας Ελέγχου PLC, Κονσόλα Λειτουργίας (1 μονάδα)
Εξαρτήματα Ανίχνευσης (1 σετ)
Το PLC χρησιμοποιεί μια ώριμη σειρά προϊόντων.
Η οθόνη αφής στην κονσόλα λειτουργίας χρησιμοποιεί έγχρωμη οθόνη.
Τα εξαρτήματα χαμηλής τάσης χρησιμοποιούν γνωστές εγχώριες μάρκες.

2. Υδραυλικό Σύστημα - 1 Σετ

Λειτουργία: Ελέγχει τη λειτουργία όλων των υδραυλικών εξαρτημάτων σε ολόκληρη τη μονάδα.
Εξαρτήματα: Αποτελείται από έναν ανεξάρτητο υδραυλικό σταθμό, διάφορους σταθμούς βαλβίδων και υδραυλικές σωληνώσεις.

Α. Ο υδραυλικός σταθμός αποτελείται από μια δεξαμενή λαδιού, μια κύρια αντλία και υδραυλικές βαλβίδες.

Β. Ο σταθμός βαλβίδων αποτελείται από μεμονωμένα μπλοκ βαλβίδων. Κάθε μπλοκ βαλβίδων περιλαμβάνει μια βαλβίδα αντιστροφής, μια βαλβίδα πίεσης, μια βαλβίδα γκαζιού, ένα μπλοκ βαλβίδων, μια σφαιρική βαλβίδα, ένα δίσκο συλλογής λαδιού, ένα ηλεκτρικό κουτί σύνδεσης και σωληνώσεις στο μπλοκ βαλβίδων, ελέγχοντας τη λειτουργία των υδραυλικών ενεργοποιητών σε κάθε μονάδα.

Γ. Οι υδραυλικές σωληνώσεις αποτελούνται από απρόσκοπτες χαλύβδινες σωλήνες, σφιγκτήρες σωλήνων, συνδέσμους σωλήνων και εύκαμπτους σωλήνες υψηλής πίεσης. Η πίεση του συστήματος διαμορφώνεται σύμφωνα με τις περιφερειακές και τις απαιτήσεις χρήσης και βρίσκεται σε κοντινή απόσταση.
Η δεξαμενή του υδραυλικού σταθμού είναι εξοπλισμένη με εξωτερικό σύστημα ψύξης υδραυλικού λαδιού και ένας δίσκος συλλογής λαδιού βρίσκεται στην επάνω επιφάνεια της δεξαμενής.
Το σύστημα είναι εξοπλισμένο με συσκευές ασφαλείας για την αποφυγή υπερφόρτωσης και υδραυλικών κραδασμών.
Η δομή του συστήματος είναι απλή και πρακτική, οι ενεργοποιητές είναι σταθεροί και ευέλικτοι, και η ρύθμιση και η συντήρηση είναι εύκολες.
Η διάταξη και η εγκατάσταση των υδραυλικών εξαρτημάτων (συσκευών) είναι ασφαλείς και αξιόπιστες, συμμορφούμενες με τα σχετικά πρότυπα ασφαλείας και τα εγχειρίδια προϊόντων.
Ένα φίλτρο λαδιού είναι εγκατεστημένο στο σύστημα και η ακρίβεια φιλτραρίσματος πληροί τις απαιτήσεις των εξαρτημάτων του συστήματος.
Ένας ψύκτης είναι εγκατεστημένος στο σύστημα για να διασφαλίσει συνεχή λειτουργία σε θερμοκρασίες περιβάλλοντος, με τους δείκτες θερμοκρασίας και ιξώδους λαδιού να μην υπερβαίνουν τις καθορισμένες τιμές.
Η διάταξη των σωληνώσεων είναι τακτοποιημένη, ασφαλής και πληροί τις απαιτήσεις, διευκολύνοντας την πλήρη αποσυναρμολόγηση, συντήρηση και αντικατάσταση του μηχανήματος.
