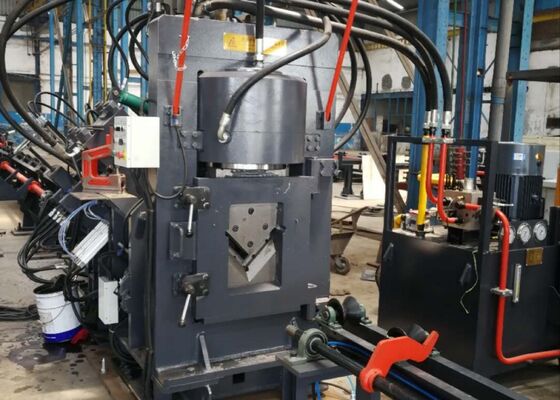

Γραμμή επεξεργασίας γωνιών CNC για παραγωγή τηλεπικοινωνιακών πύργων και πύργων μεταφοράς ηλεκτρικής ενέργειας

Πύργος τηλεπικοινωνιών Παραγωγή γραμμή επεξεργασίας CNC γωνίας Πύργος γραμμή μεταφοράς ενέργειας

Εισαγωγή του προϊόντος:

Η σειρά υψηλής ταχύτητας παραγωγής CNC για τρύπηση, σήμανση και κοπή με γωνία αποτελείται από κρίσιμα εξαρτήματα, συμπεριλαμβανομένης της μονάδας τρύπησης, της μονάδας σήμανσης, της μονάδας κοπής, του εγκάρσιου μεταφορέα,περιστρεφόμενο μεταφορέα, μεταγωγός τροφοδοσίας, μεταγωγός εκφόρτωσης, αμαξοστοιχία τροφοδοσίας CNC, υδραυλικό σύστημα, ηλεκτρικό σύστημα, πνευματικό σύστημα και άλλα απαραίτητα στοιχεία.Ειδικά σχεδιασμένα για την αυτοματοποιημένη επεξεργασία χάλυβα γωνίας στην κατασκευή πύργων, αυτή η γραμμή παραγωγής λειτουργεί πλήρως υπό αριθμητικό έλεγχο, εξασφαλίζοντας απλότητα και ακρίβεια.

Παράμετροι προϊόντος:

Χαρακτηριστικά του προϊόντος:

1Η μηχανή τρύπησης σιδήρου γωνίας CNC είναι εξοπλισμένη είτε με δύο είτε με τρεις μονάδες τρύπησης, η καθεμία ικανή να χωρέσει τρία διαφορετικά μεγέθη τρύπησης.Αυτές οι μονάδες τρύπησης ελέγχονται με ακρίβεια με αριθμητικό έλεγχο (NC)Η μηχανή είναι ικανή να παράγει στρογγυλές και οβάλ τρύπες.αυξάνει σημαντικά την αποδοτικότητα της παραγωγήςΓια χάλυβα γωνίας 50×50×4 mm, το μηχάνημα επιτυγχάνει παραγωγική ικανότητα 9-10 τόνων ανά βάρδια οκτώ ωρών.

2Η μονάδα σήμανσης της μηχανής τρύπησης γωνίας CNC στεγάζεται σε ένα ανθεκτικό και ανθεκτικό περίβλημα.παρέχει ευελιξία στη ρύθμιση της θέσης σήμανσηςΕπιπλέον, το μηχάνημα χρησιμοποιεί μια μέθοδο σήμανσης δίσκου με 10 σειρές, επιλέγοντας αυτόματα χαρακτήρες χωρίς την ανάγκη χειροκίνητης εισαγωγής, αυξάνοντας έτσι σημαντικά την αποτελεσματικότητα σήμανσης.

3Το μηχάνημα κοπής CNC είναι εξοπλισμένο με μονάδα κοπής με μία λεπίδα, γνωστή για την εξαιρετική δύναμη κοπής.διασφάλιση καθαρής και ομαλής κοπήςΤο περίβλημα της λεπίδας είναι σχεδιασμένο με ανοιχτή δομή, διευκολύνοντας την ταχεία και ασφαλή αντικατάσταση της λεπίδας.

4Ο οριζόντιος πίνακας υλικών μεταφέρει αποτελεσματικά την γωνιακή ράβδο στο περιστρεφόμενο ράφι υλικών, το οποίο κινείται από κινητήρα και μειωτήρα.Αυτό το σύστημα εγγυάται την ασφαλή τοποθέτηση της γωνιακής ράβδου στο μεταφορέα τροφοδοσίας για μεταγενέστερη επεξεργασία.

5Το εργασιακό κομμάτι διατηρείται σταθερά και τροφοδοτείται από μια άμαξα τροφοδοσίας CNC, εξασφαλίζοντας ακριβή ευθυγράμμιση και ακρίβεια τοποθέτησης.με ανατροφοδότηση θέσης που παρέχεται από φωτοηλεκτρικό κωδικοποιητή, που λειτουργεί σε σύστημα ελέγχου κλειστού κυκλώματος.

6Η μηχανή τρύπησης και σήμανσης μετάλλων από ατσάλι με γωνία CNC τροφοδοτείται από υδραυλικό σύστημα που οδηγεί τις διαδικασίες τρύπησης, σήμανσης και κοπής.Είναι εξοπλισμένο με ένα υδραυλικό σταθμό υψηλής ταχύτητας που περιλαμβάνει έναν συσσωρευτή, και οι υδραυλικές γραμμές διαθέτουν συνδέσεις τύπου σιδηροτροχιάς για να εξασφαλιστεί η αδιάβροχη λειτουργία, ενώ ταυτόχρονα απλοποιείται η συντήρηση και η αντικατάσταση εξαρτημάτων.Τα κύρια υδραυλικά βαλβίδες προέρχονται από την αξιόπιστη μάρκα Atos, εξασφαλίζοντας ένα αξιόπιστο και υψηλής απόδοσης υδραυλικό σύστημα.

7Το σύστημα ψύξης του υδραυλικού σταθμού προσφέρει πολλαπλές επιλογές, συμπεριλαμβανομένης της ψύξης με νερό, ψύξης με αέρα ή ψύξης με λάδι.Η ευελιξία αυτή επιτρέπει στους πελάτες να επιλέγουν την πλέον κατάλληλη μέθοδο ψύξης με βάση τις ειδικές λειτουργικές τους απαιτήσεις.

8Το σύστημα ελέγχου αποτελείται από έναν άνω υπολογιστή, PLC, servo motor, εξωτερικούς διακόπτες ανίχνευσης και άλλα ολοκληρωμένα εξαρτήματα.και το σύστημα δημιουργεί αυτόματα το αντίστοιχο πρόγραμμα επεξεργασίαςΗ ανώτερη διεπαφή ανθρώπου-μηχανής του υπολογιστή έχει σχεδιαστεί για να είναι φιλική προς το χρήστη,με διαισθητική οθόνη και απλή λειτουργίαΠροσφέρει λειτουργίες όπως γραφική οπτικοποίηση του εργασιακού τμήματος, εκτεταμένη αποθήκευση δεδομένων, παρακολούθηση θέσης και ειδοποιήσεις συναγερμού βλάβης.

Τα δείγματα αυτά, τα οποία αντιπροσωπεύουν τις τυποποιημένες προδιαγραφές και τις τυπικές συνθήκες επεξεργασίας στον κλάδο των κεκλιμένων πύργων χάλυβα,προσφέρουν στους χρήστες ένα άμεσο μέσο αξιολόγησης της ποιότητας επεξεργασίας του εξοπλισμούΟι τεχνικές προδιαγραφές αυτές χρησιμεύουν ως απτή αναφορά για την εκτίμηση των επιδόσεων του εξοπλισμού και της καταλληλότητάς του για τις ειδικές απαιτήσεις παραγωγής, επιτρέποντας έτσι την ενημέρωση, την αξιολόγηση και την αξιολόγηση των επιδόσεων του εξοπλισμού.λήψη αποφάσεων με βάση τα δεδομένα για πιθανές εφαρμογές.

Στην κατασκευή γραμμών μεταφοράς υπερυψωμένης τάσης (UHV), όπου οι πύργοι εκτίθενται σε σκληρές καιρικές συνθήκες και σε σημαντικά φορτία,Αυτός ο εξοπλισμός είναι ζωτικής σημασίας για την επεξεργασία των ατσάλινων στοιχείων γωνίας που αποτελούν το βασικό δομικό πλαίσιο των πύργων.Εκτελεί αποτελεσματικά τις επεξεργασίες τρύπησης και τυποποίησης στο γωνιακό χάλυβα που χρησιμοποιείται σε σώματα πύργων, σταυρωμένα χέρια και άλλα βασικά δομικά στοιχεία,διασφάλιση ακριβών διαστάσεων και ισχυρών συνδέσεων που διατηρούν τη συνολική σταθερότητα και ακεραιότητα των πύργων.
