Επεξεργασία γωνιακού χάλυβα CNC γραμμή διάτρησης και σήμανσης γωνίας κατασκευή χαλύβδινου σκελετού

Επεξεργασία Γωνιακού Χάλυβα CNC Γραμμή Διάτρησης και Σήμανσης Κατασκευή Χαλύβδινων Πλαισίων

Εφαρμοστέα Βιομηχανία:

Το μηχάνημα είναι εξειδικευμένος εξοπλισμός σχεδιασμένος για τη διάτρηση και τη σήμανση γωνιακού χάλυβα, που χρησιμοποιείται κυρίως στη βιομηχανία πύργων γωνιακού χάλυβα.

Σύνθεση Προϊόντος:

Αυτό το μηχάνημα αποτελείται κυρίως από έναν εγκάρσιο μεταφορέα, ένα περιστρεφόμενο σύστημα φόρτωσης, έναν μεταφορέα εισόδου, ένα φορείο εισόδου CNC, μια μονάδα διάτρησης, μια μονάδα σήμανσης, έναν μεταφορέα εκφόρτωσης, μαζί με υδραυλικά, ηλεκτρικά και πνευματικά συστήματα, μεταξύ άλλων εξαρτημάτων.

Κύριες Παράμετροι:

Χαρακτηριστικά Προϊόντος:

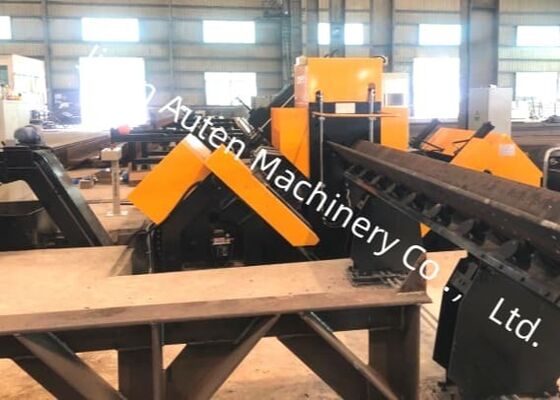

1. Αυτή η γραμμή επεξεργασίας αποτελείται από έναν εγκάρσιο μεταφορέα, έναν μεταφορέα αναστροφής, έναν μεταφορέα εισόδου, ένα φορείο εισόδου CNC, δύο μονάδες διάτρησης, μια μονάδα σήμανσης, έναν αυτόματο μεταφορέα εκφόρτωσης, μαζί με τον αντίστοιχο υδραυλικό σταθμό και το ηλεκτρικό σύστημα ψύξης. Χρησιμοποιώντας τεχνολογία CNC και σερβοκινητήρες για την τροφοδοσία, το σύστημα εξασφαλίζει υψηλή απόδοση και σταθερή ακρίβεια του τεμαχίου.

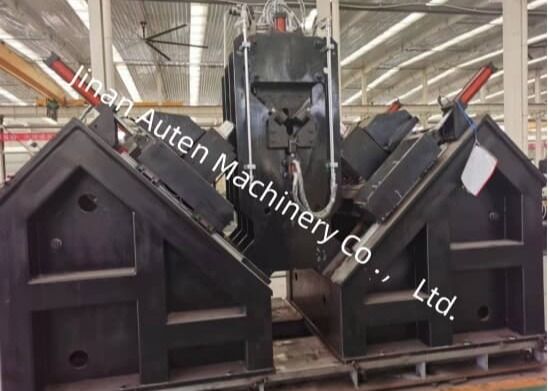

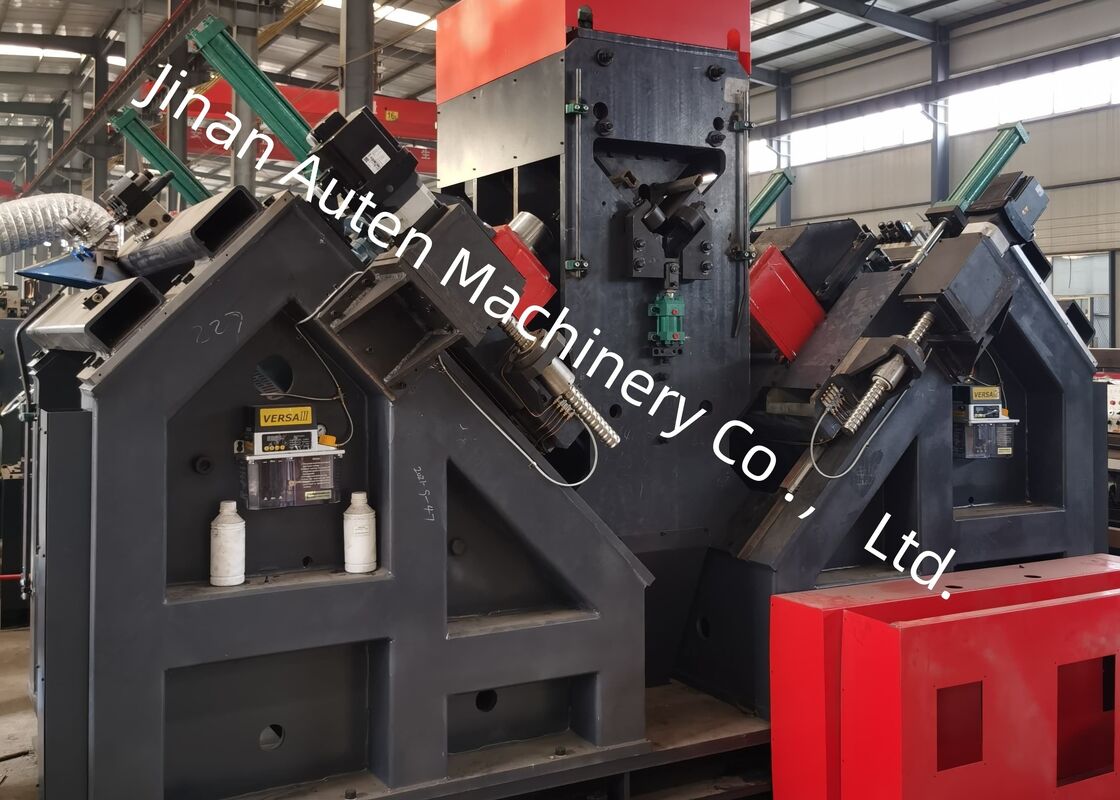

2. Μια μονάδα διάτρησης είναι εγκατεστημένη σε κάθε πλευρά, με κάθε μονάδα ικανή να φιλοξενεί τρία τρυπάνια διαφορετικών μεγεθών. Οι μονάδες διάτρησης μπορούν να εκτελούν κινήσεις ελεγχόμενες από CNC για τη ρύθμιση των θέσεων διάτρησης, εξασφαλίζοντας ακριβή ακρίβεια των οπών.

3. Οι ταχύτητες περιστροφής όλων των ατράκτων είναι συνεχώς ρυθμιζόμενες μέσω μετατροπέα, ενώ οι ταχύτητες τροφοδοσίας είναι επίσης άπειρα ρυθμιζόμενες μέσω βαλβίδων ελέγχου ταχύτητας. Η μετάβαση μεταξύ ταχείας τροφοδοσίας, εργασίας τροφοδοσίας και ταχείας ανάσυρσης των ατράκτων είναι πλήρως αυτοματοποιημένη.

4. Η γραμμή διάτρησης περιλαμβάνει μια ενιαία μονάδα σήμανσης, με τις θέσεις σήμανσης να είναι εύκολα προκαθορισμένες. Η σήμανση, η σύσφιξη του τεμαχίου και η τροφοδοσία για διάτρηση τροφοδοτούνται όλα από το υδραυλικό σύστημα. Βασικά εξαρτήματα προέρχονται από διεθνείς προμηθευτές. Χρησιμοποιείται ένα σύστημα ψύξης κυκλοφορίας για την επέκταση της διάρκειας ζωής των τρυπανιών.

5. Τόσο η σήμανση όσο και η διάτρηση είναι πλήρως αυτοματοποιημένες, και όλες οι ολοκληρωμένες γωνίες εκφορτώνονται από μια πνευματική συσκευή αναστροφής, μειώνοντας τον φόρτο εργασίας για τους χειριστές και προσφέροντας διακριτά πλεονεκτήματα έναντι άλλων κατασκευαστών.

6. Το σύστημα ελέγχου αποτελείται από τον κεντρικό υπολογιστή, τον σερβοκινητήρα, τον PLC, τους εξωτερικούς διακόπτες παρακολούθησης και άλλα εξαρτήματα. Με την απλή εισαγωγή των διαστάσεων του τεμαχίου, το πρόγραμμα επεξεργασίας δημιουργείται αυτόματα. Επιπλέον, το πρόγραμμα μπορεί να αποθηκευτεί, να επιλεγεί, να εμφανιστεί και να επικοινωνηθεί με βάση τον αριθμό του τεμαχίου.

7. Η γραμμή μηχανικής κατεργασίας είναι εξοπλισμένη με υποστηρικτικές και πιεστικές συσκευές για να φιλοξενήσει την επεξεργασία γωνιών με μεγαλύτερες καμπύλες.

Αυτά τα δείγματα αντιπροσωπεύουν μια σειρά από τυπικές προδιαγραφές και διαμορφώσεις οπών γωνιακού χάλυβα που χρησιμοποιούνται συνήθως στην κατασκευή πύργων γραμμών μεταφοράς. Λειτουργούν ως οπτική αναφορά για πιθανούς χρήστες ή επιθεωρητές για την αξιολόγηση της λειτουργικής απόδοσης του εξοπλισμού, παρέχοντας σαφή και ποσοτικοποιήσιμα σημεία αναφοράς για την αξιολόγηση εάν ο εξοπλισμός πληροί τα απαραίτητα πρότυπα κατασκευής για την παραγωγή πύργων γραμμών μεταφοράς.

Στην κατασκευή γραμμών μεταφοράς υπερυψηλής τάσης (UHV), όπου οι πύργοι μεταφοράς υπόκεινται σε αντίξοες καιρικές συνθήκες και σημαντικά φορτία, αυτός ο εξοπλισμός είναι απαραίτητος για την επεξεργασία των γωνιακών χαλύβδινων εξαρτημάτων που αποτελούν τις κύριες φέρουσες δομές των πύργων. Εκτελεί αποτελεσματικά εργασίες διάτρησης και σφράγισης στον γωνιακό χάλυβα που χρησιμοποιείται στα σώματα πύργων, τους εγκάρσιους βραχίονες και άλλα ουσιώδη δομικά εξαρτήματα, εξασφαλίζοντας ακριβή διαστατική ακρίβεια και αξιόπιστη απόδοση σύνδεσης. Κατά συνέπεια, διαδραματίζει ζωτικό ρόλο στη διατήρηση της μακροπρόθεσμης δομικής ακεραιότητας και σταθερότητας των πύργων μεταφοράς καθ' όλη τη διάρκεια της λειτουργικής τους ζωής.
